03.HamRadio Btest

01.无线电频谱对照表

无线电频谱

光速： $\approx 3\times 10^8 m/s$

公式： $c=\lambda\cdot\mu$

$\lambda$ ：波长 m
$\mu$ ：频率 Hz

国际电信联盟波段号码	频段名称	缩写	频率范围	波段	波长范围	用法
			≤ 3 赫兹（≤3Hz）		≥ 100,000 千米
1	极低频	ELF	3-30 赫兹（3Hz–30Hz）	极长波	100,000千米 – 10,000千米	潜艇通讯或直接转换成声音
2	超低频	SLF	30–300 赫兹（30Hz–300Hz）	超长波	10,000千米 – 1,000千米	直接转换成声音或交流输电系统（50-60赫兹）
3	特低频	ULF	300–3000 赫兹（300Hz–3KHz）	特长波	1,000千米 – 100千米	矿场通讯或直接转换成声音
4	甚低频	VLF	3–30 千赫（3KHz–30KHz）	甚长波	100千米 – 10千米	直接转换成声音、超声、地球物理学研究
5	低频	LF	30–300 千赫（30KHz–300KHz）	长波	10千米 – 1千米	国际广播、全向信标
6	中频	MF	300–3000 千赫（300KHz–3MHz）	中波	1千米 – 100米	调幅（AM）广播、全向信标、海事及航空通讯
7	高频	HF	3–30 百万赫（3MHz–30MHz）	短波	100米 – 10米	短波、民用电台
8	甚高频	VHF	30–300 百万赫（30MHz–300MHz）	米波	10米 – 1米	调频（FM）广播、电视广播、航空通讯
9	特高频	UHF	300–3000 百万赫（300MHz–3GHz）	分米波	1米 – 100毫米	电视广播、无线电话通讯、无线网络、微波炉
10	超高频	SHF	3–30 吉赫（3GHz–30GHz）	厘米波	100毫米 – 10毫米	无线网络、雷达、人造卫星接收
11	极高频	EHF	30–300 吉赫（30GHz–300GHz）	毫米波	10毫米 – 1毫米	射电天文学、遥感、人体扫描安检仪
12	至高频	THF	0.3-3 兆赫（0.3THz–3THz）	微米波	1毫米 – 0.1毫米	回旋管、人体扫描安检仪等

02.无线电资源规划与管理概念

CRAC -无线电频率资源规划和管理

划分(allocation)：将某个特定的频带列入频率划分表，规定该频带可在指定的条件下供一种或多种地面或空间无线电通信业务或射电天文业务使用；

分配(allotment)：将无线电频率或频道规定由一个或多个部门，在指定的区域内供地面或空间无线电通信业务在指定条件下使用；

**指配(assignment)：**将无线电频率或频道批准给无线电台在规定条件下使用。

区别：划分的对象是业务，分配的对象是部门和区域，而指配的对象是无线电台站。

03. CRAC 业余无线电波段表

6米波段： 50~54MHz 业余业务和卫星业余业务作为主要业务
10米波段： 28~29.7 MHz 业余业务和卫星业余业务专用
24MHz USB通话，实际可占用的频率为24.9305MHz~24.99MHz
21MHz USB通话，实际可占用的频率为21.125~21.45MHz 除去 21.1495~21.1505 MHz
14MHz USB通话，实际可占用的频率为14.100MHz~14.350MHz
18MHz USB通话，实际可占用的频率为18.068MHz~18.186MHz
29MHz
- USB通话，实际可占用的频率为28.3~29.3MHz
  抛开频谱管理规定，USB通话的带宽通常在3 kHz到6 kHz之间，选择29 MHz进行通话时，由于USB信号从载频上方展开，因此会占用一些频率。在这个情况下，信号频率可以从28.3 MHz开始，因为它在29 MHz上方的一段可用频率。
- FM通话，实际可占用的频率为29.51~29.7MHz
我国分配给业余业余和卫星业余专用的频段有 7MHz，14MHz，21MHz，28MHz，47GHz
分配给业余业务和卫星业余和其他业务公用，且业余业余作为主要业务，30MHz以下的频段有：
1.8MHz、3.5MHz、14.25MHz、18.068MHz、24.89MHz
分配给业余业务和卫星业余和其他业务公用，且业余业余作为唯一主要业务的频段个数，以及在3GHz以下的该类频段为
3个，144~146MHz
分配给业余业务和卫星业余和其他业务公用，且业余业余作为次要业务的1200MHz以下频段有：
135.7kHz、10.1MHz、430MHz
28MHz业余频段中留给业余卫星通信，语音及其他通信方式不应该占用的频率为
29.3~29.51MHz
2米波段
- 业余波段范围：144~148 MHz
- 144~146 MHz 为唯一主要业务
- 146~148MHz 与其他业务共同作用为主要业务
VHF业余无线电台在144MHz进行本地通联，应避免占用的频率为
- 144~144.035 MHz
- 145.8~146 MHz
UHF业余无线电台在430MHz进行本地通联，应避免占用的频率为
- 431.9~432.240MHz
- 435~438MHz
在47 GHz频段，业余无线电爱好者可以进行以下几种用途：
1. 微波通信：47 GHz频段适合于短距离的微波通信，通常用于点对点的通讯。
2. 实验和研究：此频段是进行技术实验和研究的一个重要领域，可以测试新设备和技术。
3. 卫星通信：可用于与低地球轨道卫星进行通信。
4. 弱信号探测：可以进行弱信号或低功率的电台操作，适合于需要高灵敏度接收的实验。
5. 天文观测：有些天文学爱好者利用这个频段进行射电天文学的实验。
不能用于通话的HF业余频段为：10MHz业余频段

04. Q简语

《风景无线》 —— 常用Q简语、缩略语

根据 Q简语的实际含义，我们可以发现一些规律：

QR 系列
：多与“接收”、“报告”或“收听”等通信操作相关。
- 如：QRZ（是谁在呼叫我？）、QRV（你准备好了吗？）等。
QS 系列
：多与“信号质量”、“信号强度”或“状况”等有关。
- 如：QSL（请确认）、QSB（信号衰减）等。

简语	问句	答句或报告
QRA	你台的名称是什么？	我台的名称是......。
QRH	我的频率稳定吗？	你的频率不稳定。
QRL	你忙吗？/ 有人使用频率吗？	我很忙，请不要打扰。
QRP	要降低发信机功率吗?	请减低发信机功率。
QRS	要我发得慢一些吗?	请发得慢一些(每分钟X字).
QRT	要我停止拍发吗？	请停止拍发
QRU	你有什么发给我吗？/你和我还有事吗？	我没有什么发给你。
QRM	你受到他台干扰吗？	我受到X干扰(1.无 2.稍有 3.中等 4.严重 5.极端)
QRN	你受到天电干扰吗？	我受到X天电干扰(1.无 2.稍有 3.中等 4.严重 5.极端)
QRV	你准备好了吗？	我准备好了。
QTH	你的地理位置在...?	我的地理位置在...
QSB	我的信号有衰落吗？	你的信号有衰落。
QSL	你能确认联络吗？	我现在确认联络。
QSO	你能与XX直接或接转通信吗?	我能和XX直接或经接转通信.
QRZ	谁在叫我？	XX正在(用..频率)呼叫你。
QRX	你什么时候在呼叫我？	我将在X点种(用..频率)再呼叫您。
QSA	我的信号强度怎样？	你的信号强度是:1.几乎收不到 2.弱 3.还好4.好5.很好.
QSY	要我改用别的频率拍发吗？	请改用别的频率(用..频率)拍发。

具体题目

简语	说明
QSP xxxx	”我能传信到xxx电台吗“？ “我能帮你吗？”
QSD	”你发报的收发有毛病“
QSA x	”你的信号强度为x级（1-5级）“
QRQ	“请提高发送速度” 或 “请以更高的速率发送”
QRO？	“要我增加功率吗？”

05. 分区

5.1 呼号前缀

埃及：5A
3V 代表 突尼斯 (Tunisia)
4X 代表 以色列 (Israel)
5A 代表 利比亚 (Libya)
6Y 代表 牙买加 (Jamaica)

ITU分区黄岩岛、东沙岛、钓鱼岛：50、44、44

06. 相关法规

现行法律体系中专门针对无线电管理的最高法律文件及其立法机关是：
中华人民共和国无线电管理条例，国务院和中央军委
我国现行法律体系中专门针对业余无线电台管理的最高法律文件及其立法机关
《业余无线电台管理办法》工业和信息化部
业余电台随意变更核定项目、发送和接收与接收无线电无关的信号
警告、查封或没收设备、没收非法所得；情节严重的，可以并处一千元以上，五千元以下的罚款
对盗用、出租、出借、转让、私自编制或者违法使用业余无线电台呼号的：
应当责令限期改正，可以处警告或三万元以下的罚款
申请设置业余无线电台应当具备的条件有：
熟悉无线电管理规定，具备国家规定的操作技术能力、发射设备符合国家技术标准、法律和行政法规规定的其他条件
业余电台通信受到违法电台或不明电台的有害干扰，正确的做法是
不予理睬，收集有关信息并向无线电管理机构举报

07.记录与交互

法规和国际业余无线电惯例要求业余电台日志记载的必要基本内容：通信时间、通信频率、通信模式、对方呼号、双方信号报告
关于QSL卡片：
- 迫切需要方回寄卡片时，应直接向对方地址邮寄卡片并附加SASE
在业余无线电通信中，经常用到把全球分为三个区域的分区办法。指定该分区的国际机构及其公布的文件为
国际电信联盟ITU、《无线电规则》
国际业余无线电 WARC-76指 1979年在华盛顿举行的世界业余无线电大会（World Administrative Radio Conference for the Amateur Service），是为了重新安排和分配业余无线电频谱而召开的大会。
WARC-76 的主要成果包括：
1. 频谱规划：为业余无线电服务分配了新的频段，特别是在 HF（高频）段。
2. 增加频段：会议为业余无线电引入了一些新频段，如 30 米（10.100-10.150 MHz）和 17 米（18.068-18.168 MHz）频段。
3. 加强国际合作：推动了各国业余无线电爱好者的合作与交流。
使用电台，操作证书即可；设置电台，要求年满18周岁
GB3805-83《安全电压》中，一般环境条件下允许持续接触的”安全特低电压“为24V

08. 天线

8.1 概念

8.1.1 指标/单位

天线的驻波比（Standing Wave Ratio，简称VSWR） 是衡量天线系统性能的一个重要指标，表示天线传输线中 反射信号 与 传输信号 的比值。驻波比越低，表明反射信号越小，传输效率越高，因此 越低越好。

天线增益的单位 dBd 和 dBi 都是用来描述天线相对于某个参考天线的增益，但它们的参考基准不同：

dBd（dB dipole）：
- 是以一个半波振子（dipole antenna）作为参考天线。
- 例如，如果某天线的增益为3 dBd，表示它的增益比一个理想的半波振子高3 dB。
dBi（dB isotropic）：
- 是以一个各向同性辐射天线（isotropic radiator）作为参考天线。
- 各向同性天线理论上能够在所有方向上均匀辐射信号，因此其增益为0 dBi。

换算关系：

通常情况下，一个理想的半波振子天线的增益大约是 2.15 dBi。因此，如果你知道dBd值，可以通过以下公式转换为dBi： dBi=dBd+2.15

8.1.2 天线种类

1. 长线天线（Long Wire Antenna, LWA）

缩写：LWA 或 LW（Long Wire）
简介：长线天线是一种长度至少为工作波长一半以上的天线，通常是几波长的长度。它的构造很简单，主要是一根拉直的导线。这种天线最常用于短波通信，特别是跨频段的接收。由于长度较长，其辐射方向性较强，尤其在长波长时会表现出较高的增益和低角度辐射特点，适合远距离通信。

偶极天线（Dipole Antenna, DPL）

缩写：DPL
简介：偶极天线是一种最基本的天线结构，由长度为半波长的两段导线组成，中间馈电。它有很好的辐射效率，在近地水平安装时会产生主要垂直于天线方向的辐射。由于其简单的构造和良好的性能，偶极天线是业余无线电中非常常用的一种天线，适合各类短波通信。

定向天线（Directional Antenna, DIR）

缩写：DIR
简介：定向天线指的是能够在特定方向上增强信号强度的天线。这类天线可以包含诸如八木天线（Yagi）**和**抛物面天线等，通常用于需要较高增益和特定方向性（如通信或信号接收/发射）时。由于其定向性，DIR天线能够减少干扰、提高信号接收质量，是远程或定向通信的理想选择。

垂直天线（Vertical Antenna, V 或 VRT）

缩写：V 或 VRT
简介：垂直天线是一种以地面为基准、垂直于地面的天线，通常是一根垂直导线或杆状天线。它在360度的水平面上有均匀的全向辐射特性，垂直方向上形成低角度辐射模式，适合中远距离的通信。其常用于HF和VHF频段，特别是在移动和车载应用中较为流行，因为可以在所有方向上提供较好的覆盖。
- 理想的垂直单极天线，其辐射模式通常呈现 360°的水平全向辐射

垂直接地天线(GP)（如垂直偶极天线）的辐射方向主要是 水平面 上的各个方向，形成一个环状的辐射模式。这种天线的辐射特性通常表现为：

在水平面上，辐射强度相对均匀，具有较好的全向特性。
在垂直方向上，辐射强度在天线的上下方较弱，形成一个“心形”或“椭圆形”的辐射图案。

LP天线指的是 “Log-Periodic Antenna”（对数周期天线）。这种天线的设计特点是具有宽频带和方向性，能够在多个频率上有效接收和发射信号。

对数周期天线的主要特点包括：

带宽广：能够覆盖一系列频率，适合于多频段操作。
方向性好：在特定方向上具有良好的增益，适合用于定向通信。
结构特殊：由一系列逐渐变化的元素构成，确保对信号的有效捕捉。

8.1.3 规律

1. 偶极天线两臂总长度选择为半个波长的奇数倍时，在垂直于天线轴线方向的增益达到峰值

解释：

偶极天线的基本特性：理想的偶极天线由两个相同长度的导体臂构成，通常以中心为基准点对称。其基本工作原理依赖于电流的分布。
波长与天线长度关系：当偶极天线的总长度为奇数倍的半个波长（例如，λ/2, 3λ/2, 5λ/2等），天线在这些特定长度下共振。此时，两臂的电流分布是相位一致，且电流在天线的末端几乎为零，这也使得电磁波的辐射得到强化。
辐射模式：在垂直于天线轴线的方向（横向辐射），偶极天线的电场会达到最大值，从而增益达到峰值。当天线长度是半个波长的奇数倍时，天线在这些方向的辐射显著增强，形成清晰的辐射模式。

2. 偶极天线两臂总电气长度为半个波长的整数倍，是实现同工作频率的谐振的充分必要条件

解释：

谐振条件：谐振是指天线在特定频率下，输入阻抗匹配，允许最大功率传输。对于偶极天线而言，谐振发生时天线的电气长度应该是波长的整数倍（λ，2λ，3λ等）。
电气长度：电气长度是基于传播速度和工作频率的关系。例如，当天线长度为λ（1波长）时，天线的共振特性会在频率上呈现明显的峰值响应。这是因为天线在周期性的电流变化下，形成了与传输波形相一致的电磁模式。
充分必要条件：为了确保天线能够有效地工作于指定频率，必须满足电气长度为整数倍的条件。这不仅意味着能量能够有效地辐射出去，还确保了最小的反射损失和最大效率。

8.2 问答

水平偶极天线所发射的无线电波的极化方式为：水平极化波
假设收发天线均采用半波长偶极天线，在依靠电离层反射的远距离通信中，发射天线和接收天线的最佳极化方式为：不确定，需根据具体情况而变化
以dBi为单位的天线增益：最大辐射方向辐射功率密度与理想点源天线最大辐射方向辐射功率密度之比的dB值
决定超短波视距传播距离极限的主要因素是：发射天线和接收天线离地面的绝对高度值
偶极天线与工作频率发生谐振的充分和必要条件：两臂总电气长度为1/2工作波长的整数倍
在天线和馈线之间经常接一个俗称”巴伦(BALUN)“的部件。其主要功能是：在平衡电路和不平衡电路之间传递射频能量，并阻断两者之间的任何寄生耦合
制作工作频率f MHz的某相控天线阵列需要强度为 1/4波长的同轴电缆，其大致长度为（单位：米）为48.8/f

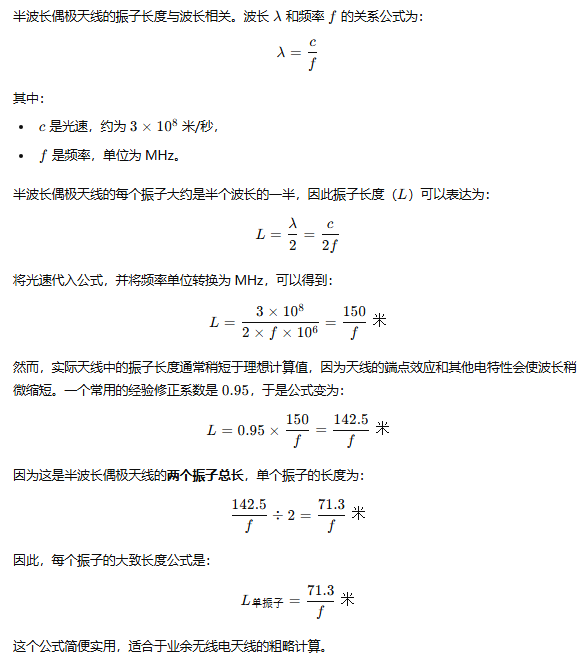

制作工作频率f MHz的半波长偶极天线，每个振子的大致长度为（单位：米）为71.3/f
通过目视判断全尺寸八木天线发射方向的办法是：
比主振子短者为引向天线，比主振子长者为反射振子，引向振子朝向最大辐射方向
天线调谐器的作用是：补偿不匹配系统，向收发信机提供谐振的、阻抗匹配的负载，但不能改善天线本身的辐射效率
在针对特定对象的DX通信中，计算天线最佳发射仰角的基本方法是：
根据所使用电离层的大致高度、通信对象的大致距离、电波在传播途径中经电离层反射的次数，用简单的几何方法计算。
在架设短波天线时，选择天线高度和发射仰角的原则：
天线高度选择
1. 远距离通信选择较高的高度：
- 高度可以使天线辐射的电磁波更加接近水平，这有利于降低波的衰减及提高覆盖范围。高天线能够使信号更好地穿透障碍物，减少地面反射影响，从而有效提高远程信号的传播。
1. 近距离通信选择较低的高度：
- 近距离通信中，天线高度并非特别重要，较低的高度可以降低信号的辐射向外，这样能够避免信号被过多传播到远距离，反而使得信号集中在近距离的范围内，从而能够更好地与邻近的发射机或接收机进行沟通。
发射仰角选择
1. 远距离通信选择低发射仰角：
- 较低的仰角使得信号能够在离地面较远的高度传播，有助于实现地面波和天空波的良好结合，增加了信号跳跃的次数，适合长距离传播。
1. 近距离通信选择高发射仰角：
- 较高的发射仰角可以让信号更集中地向地面传播，有助于加强在近距离内信号的覆盖，减少信号在传播过程中的损失，从而提高近距离通信的效果。
塔上的天线通过50欧同轴馈线与输出阻抗为50欧的收发信机相连，在天线电路中串入天线调谐器ATU和通过式驻波功率计M来监测和补偿天线的失配。有四种方案：1.ATU和M均在塔顶，2.ATU和M均在塔底，3.ATU在塔底、M在机房 4. ATU和M均在机房。当ATU跳到最佳状态时各方案按天线系统发射效率由高到低的排序为？
在四种方案中，由于 ATU（天线调谐器）的位置直接影响系统中信号的匹配情况和发射效率，不同的配置会导致不同的效率结果。以下是对各个方案的分析和排序：

方案 1：ATU 和 M 均在塔顶
- 将 ATU 放在塔顶，紧邻天线，可以直接补偿天线与馈线的阻抗失配。
- 驻波功率计 M 也在塔顶，能够准确测量天线端的功率情况。
- 这种方案可以最大程度减少同轴馈线中的驻波损耗，因为 ATU 的位置靠近天线，在塔底到塔顶之间的馈线部分呈现阻抗匹配状态。
- 效率最高。
方案 3：ATU 在塔底、M 在机房
- 将 ATU 放在塔底，可以对塔顶的天线阻抗失配进行补偿，使馈线匹配。
- M 在机房，可以在室内监测输出功率和驻波比，方便操作。
- 由于馈线和 ATU 之间是匹配的，同轴馈线中的功率损耗较小。
- 效率较高。
方案 2：ATU 和 M 均在塔底
- ATU 和驻波功率计均在塔底，馈线上的匹配由塔底的 ATU 完成，但因天线与馈线之间的阻抗失配未被直接补偿。
- 这会在馈线上产生驻波，导致功率损耗。
- 效率次之。
方案 4：ATU 和 M 均在机房
- ATU 和 M 均在机房，距离天线较远，机房和塔顶之间的馈线上无法有效补偿天线阻抗失配。
- 这样在馈线上将产生较大的驻波损耗，效率最低。
- 效率最低。

综合排序（效率从高到低）：方案 1 > 方案 3 > 方案 2 > 方案 4

假设短波天线时，天线高度的大致选择原则是
远距离通信选择较高的高度，近距离通信选择较低的高度
天线通过50欧同轴馈线与输出阻抗为50欧的收发信机相连接，并打算在天线电路中串入天线调谐器和通过式驻波功率计来监测和补偿天线的失配。理论上最理想的连接顺序为
天线---天线调谐器---驻波功率计---馈线---+收发信机

09.射频

9.1 概念

在介质中传播的速度同光速的关系

在同轴电缆中传播的电波速度通常是光速的一部分，具体是由相对介电常数（εr）来决定的。电磁波在同轴电缆中的传播速度可以通过以下公式计算：

v = \frac{c}{\sqrt{\varepsilon_r}}

(v) 是电磁波在电缆中的传播速度，
(c) 是光速,大约 $3 \times 10^8 m/s$ ，
( $\varepsilon_r$ ) 是电缆的相对介电常数（通常是大于1的值）。

可得出

对于常见的 50欧姆同轴电缆（如 RG-58、RG-213 等），相对介电常数 εr 通常在 2.3 到 2.5 之间。
- 假设 εr = 2.3，电波在同轴电缆中的传播速度大约是光速的 0.66倍
对于空心导体（如裸铜线等），电波的传播速度通常接近于光速，但稍微低一些。通常，这种传播速度的值是光速的 0.9倍到0.99倍
- 裸铜导线（常见的天线材料），传播速度大约是 光速的0.95倍，这个值通常用于估算天线的电气长度

1.同轴电缆的特性阻抗 ( $Zo$ ) 主要受外导体半径 ( $Ro$ ) 和内导体半径 ( $Ri$ ) 的影响。当绝缘介质相同时，其特性阻抗公式为：

Zo=\frac{1}{2π}\sqrt{\frac{L}{C}}

其中：

LL 是单位长度电缆的电感（单位：H/m）。
CC 是单位长度电缆的电容（单位：F/m）。

具体来说，特性阻抗也可以用以下公式表达为：

Z_0 = \frac{1}{\sqrt{\frac{\epsilon}{\mu}}}

或者在电缆结构中简化为：

Z_0 = \frac{1}{2\pi} \sqrt{\frac{R_i}{R_o} \cdot \frac{\mu}{\epsilon}}

在此公式中：

Ri 是内导体半径。
Ro 是外导体半径。
μ 是介质的磁导率。
ϵ 是介质的介电常数。

2.在业余无线电中，区分杂散发射（spurious emissions）和谐波发射（harmonics）主要依据它们的频谱特性以及其与基础信号的关系。

谐波发射

定义: 谐波是信号频率的整数倍。例如，如果基频为 f，则谐波发射可能出现在 2f、3f、4f 等频率。
特性: 谐波的强度通常随着频率的增加而减少，通常在电台的频谱上以固定间隔出现。它们往往是由非线性元件（如放大器）引起的。
识别: 在频谱仪上，谐波通常表现为基础频率旁边的整倍频产物。其相对功率通常随着频段的增加而递减。

杂散发射

定义: 杂散发射是指不在基频和其谐波上的任何不必要的频谱辐射，可能是由于设备不线性、过调制、混频等引起的。
特性: 杂散发射的频率不具有特定的倍数关系，可能发生在频谱的多个不同位置。
识别: 在频谱仪上，杂散发射看起来是分散的、无规律的信号，且可能不与任何基波频率直接相关。

检查的方法

频谱分析: 使用频谱分析仪查看频谱，谐波通常显示为一系列规则的脊，而杂散发射则显得分散且混乱。
设备测试: 通过使用适当的测试设备，可以分析发射信号并识别出谐波和杂散发射。
滤波器的使用: 适当的滤波器可以帮助在确认和去除不必要的发射信号时提供有效的方法。

3.频率容限指标（Frequency Tolerance）是指在一定的工作条件下，设备或系统可接受的频率变化范围。它通常以频率偏差的绝对值表示，例如以赫兹（Hz）或千赫兹（kHz）为单位，或者以频率的百分比表示。

定义：
- 频率容限是指在技术规范、标准或调试过程中，信号的频率必须保持在某个范围内的允许偏差。
重要性：
- 在无线通信、广播、雷达等应用中，频率的稳定性是至关重要的。不符合频率容限可能导致信号失真、干扰或无法正常通信。
标准：
- 不同的应用和设备可能有不同的频率容限。例如：
  - 无线电设备通常要求频率容限在±0.01%至±0.001%之间。
  - 计时设备，如石英钟表的频率容限可以在单位时间内极为精确。
影响因素：
- 温度变化、老化、负载变化等都可能影响频率的稳定性，因而影响频率容限。
应用：
- 频率容限不仅在无线通信中应用，还广泛用于电子设备的设计、时钟电路、信号处理等领域。

3.辐射

VHF 和 UHF 属于 非电离辐射（选项 B）。这些频段的电磁波不会将原子中的电子击出轨道，因此不能直接导致电离效应，但它们可以产生热效应。

A. 阿尔法辐射（Alpha Radiation）

定义：阿尔法辐射是由阿尔法粒子（即氦核，包含两个质子和两个中子）发射的辐射。阿尔法粒子是带正电的，因此具有较大的质量和较低的穿透能力。
特性：阿尔法辐射的穿透能力非常弱，通常无法穿透纸张或皮肤的最外层，因此只能对人体内部组织造成危害。它主要来自放射性元素（如铀、钍和氡）衰变。
与VHF和UHF的关系：阿尔法辐射属于 电离辐射，而VHF和UHF属于 非电离辐射，两者的性质和危害完全不同。

B. 非电离辐射（Non-Ionizing Radiation）

定义：非电离辐射是指能量较低的电磁辐射，不足以将原子或分子中的电子击出轨道，因此无法直接引起电离。常见的非电离辐射包括无线电波、微波、红外线、可见光、紫外线（较低频段）等。
特性：非电离辐射对物质的影响通常是热效应（如加热食物的微波）或者较低能量的物理效应。人体对这类辐射的吸收主要是热效应，如皮肤表面的升温。
VHF和UHF的类别：VHF（30 MHz 至 300 MHz）和UHF（300 MHz 至 3 GHz）属于 非电离辐射。这些频段的电磁波能量较低，通常不会直接电离物质，但在高强度辐射下可能对人体产生热效应，特别是高功率传输时。

C. 伽玛辐射（Gamma Radiation）

定义：伽玛辐射是一种高能电磁辐射，通常由放射性物质（如钴-60或铯-137）衰变时发射。伽玛辐射具有非常高的穿透力，能够穿透人体和其他物质，甚至是厚重的墙壁。
特性：伽玛射线是 电离辐射，它的能量足以将物质中的电子打出轨道，导致分子电离，从而可能对生物组织造成损伤。
与VHF和UHF的关系：伽玛辐射属于电离辐射，其能量远高于VHF和UHF，因此伽玛辐射对人体的危害更大，而VHF和UHF属于非电离辐射，对人体的影响通常较小。

D. 电离辐射（Ionizing Radiation）

定义：电离辐射是指具有足够能量将物质中的电子从原子或分子中击出，造成电离的辐射。电离辐射包括α粒子、β粒子、γ射线、X射线等。
特性：电离辐射具有足够的能量来破坏原子的结构，从而可能导致DNA损伤、细胞突变，甚至引发癌症等健康问题。电离辐射可以穿透物质并对生物体造成直接或间接的损伤。
与VHF和UHF的关系：电离辐射的能量通常高于VHF和UHF波段。虽然UHF和VHF波段的电磁波有足够的能量进行传输和加热，但它们的能量不足以造成电离，因此不属于电离辐射。

9.2. 问答

选择144MHz或430MHz业余模拟调频中继台同频段收发频差的原则是？
144MHz频段600kHz，430MHz频段5MHz
收听射频/中频增益和音频增益分开控制的通信接收机时，较好的设置方法是：
- 信号特弱时尽量把射频/中频增益开到最大
- 信号特强时尽量把音频增益开到最大，然后从低到高调整另一个增益以得到适当的音量

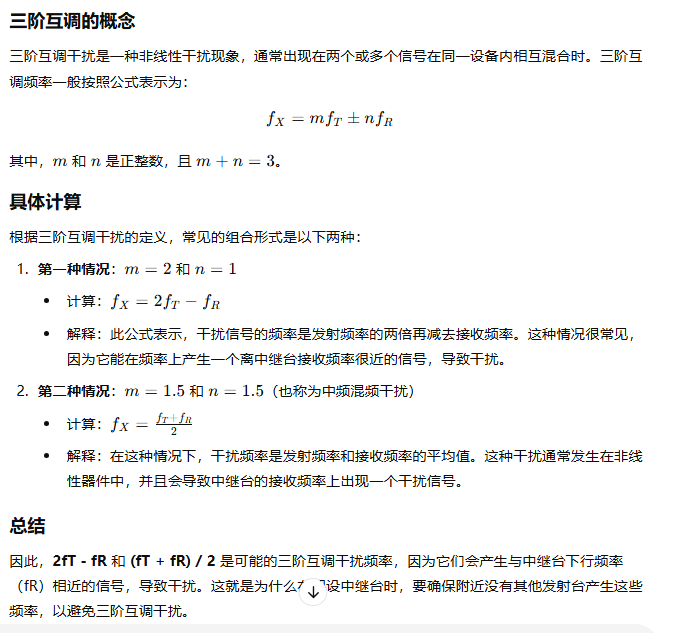

架设业余中继台前应确定台址附近没有能与中继台下行频率形成三阶互调的发射台。如果中继台的上、下行频率分为为fR和fT，可能造成这种三阶互调的干扰频率fX是？答案为 2fT-fR 或 (fT+fR)/2 请给出解释
业余通信接收机大多带有接收信号强度指示。VHF/UHF频段的最小刻度S1对应于输入信号功率电平 -141dBm（50Ω输入电压0.02uV）标为S1，而HF频段的S1则对应于输入信号功率电平 -121dBm(0.2uV)，这是因为 V/UHF 频段较为寂静而HF频段外界背景噪声电平较高，前者可感知的最小信号电平比后者低约20dB
《电磁环境控制限制》中规定公众暴露控制限值中，对环境电磁辐射场强任意6分钟内的均方根值，要求最严格的频率范围是 30 MHz ~ 3 GHz，主要原因如下：
1. 生物效应最大频段
- 在 30 MHz 到 3 GHz 的频率范围内，电磁波的波长和人体尺寸相当，尤其是在 100 MHz 到 1 GHz 附近，与人体器官、头部和四肢的尺寸最接近。这种频率范围内的电磁波能更有效地在人体内产生 共振效应，使人体吸收的电磁能量最大。
- 当人体在这个频率范围内暴露时，电磁波更容易在体内产生 感应电流 和 热效应，这可能对健康构成潜在威胁。
1. 特定吸收率（SAR）增加
- 30 MHz ~ 3 GHz 的电磁波较容易穿透人体表层，深入体内，导致人体 特定吸收率（SAR） 增加。SAR 是电磁波在人体内的吸收率，是评估人体暴露于射频电磁场时生物影响的重要参数。
- 为了防止 SAR 过高而对健康产生不利影响，相关标准对这个频段的场强值做出了严格限制。
1. 无线通信设备的常用频段
- 30 MHz ~ 3 GHz 频段涵盖了大量的 无线通信 和 广播频率，例如，调频广播、电视广播、移动通信（如 GSM、3G、4G）等。由于该频段内的通信设备广泛应用，公众接触这种频率电磁辐射的机会更多，控制此频段的辐射强度尤为重要。
- 随着通信设备普及，人们在日常生活中几乎持续暴露在这个频段的电磁波中，因此限制这个频段的场强对于保护公众健康具有更高的优先级。 4. 6分钟均方根值控制时间
- 6分钟的时间标准源于人体对射频电磁场的短时间内吸收和散热特性。国际标准和研究认为，在6分钟内，人体能够通过血流循环将吸收的热量散发，避免局部过热。因此，通过限制6分钟的均方根值，可以有效控制瞬时暴露风险，防止过高的场强对人体造成短期的热效应损伤。
同轴电缆的绝缘介质相同时，影响特性阻抗的因素是：外导体内径和内导体外径的比越大，特性阻抗越高
下列馈线中，哪一种在VHF和UHF频段的损耗最小？ 空气介质同轴硬电缆(介电常数非常低)
A. 多芯不平衡电缆
- 损耗较大：多芯不平衡电缆（例如，扁平电缆）通常具有较高的信号损耗，尤其在较高频段时，因其结构设计（不平衡）和信号传输特性不适合高频信号。
- 原因：其不平衡特性导致信号在传输过程中容易受到干扰，并且信号的衰减较快，尤其在高频段时电缆的 辐射损耗 和 介质损耗 会变得更显著。
B. 75欧姆同轴软电缆
- 适合视频信号传输，但损耗较大：虽然75欧姆同轴电缆通常用于视频信号传输（例如电视信号），在高频（如VHF、UHF）下，相比其他类型的电缆，其 损耗较大。这主要是因为其较低的介电常数和柔软结构导致了较大的 介质损耗。
- 原因：虽然75欧姆同轴电缆具有较好的阻抗匹配，但在高频下相对于其他类型的馈线，软电缆的损耗仍较为明显。
C. 空气介质同轴硬电缆
- 最小损耗：空气介质同轴电缆采用空气作为介质，相比传统的固体介质（如聚乙烯或聚四氟乙烯），空气的介电常数非常低，因此信号的损耗非常小。
- 原因：由于空气的介电常数接近1，它对信号的衰减影响最小，适合高频信号的传输。特别是在 VHF和UHF频段，空气介质电缆具有最优的 低损耗 特性，尤其是在长距离传输时，损耗更为明显。
D. 50欧姆同轴软电缆
- 损耗较大，适用于宽带应用：50欧姆同轴电缆是最常见的馈线类型，广泛应用于通信和无线电频段，尤其是 传输大功率信号。它的损耗相对较小，但仍不如 空气介质同轴硬电缆。
- 原因：虽然50欧姆同轴软电缆具有较好的匹配性和较低的衰减，但在VHF和UHF频段，相比空气介质电缆，它的 介质损耗 和 导体损耗 稍大，因此损耗不如空气介质电缆低。
对于400MHz以上的信号，通常会使用的同轴电缆连接器是 N型连接器
为什么同轴电缆在业余无线电界的使用相对于其他馈线来说更多？
优异的屏蔽性，有效抵抗外界干扰。
低信号损耗，尤其适用于高频信号传输。
便于安装和维护，适应户外和恶劣环境。
良好的阻抗匹配，减少反射损耗。
广泛的频率适应性，可用于VHF、UHF及更高频段。
可靠性和安全性，减少设备损坏的风险。
性价比高，适合业余无线电爱好者的预算需求。
要求同轴电缆的外皮能抵挡紫外线（UV）的主要原因是为了 延长电缆的使用寿命，尤其是在户外或 暴露在阳光下 的环境中。紫外线是太阳光中的高能辐射，会对暴露在外的材料产生负面影响，特别是 塑料外皮。
万用表设置在电阻档，将表笔分别连接到一条终端短路的任意长度的理想50欧同轴电缆的中心导体和屏蔽层，读数应为？0Ω
万用表设置为电阻档，将表笔费别连接到尚未连接BALUN和电缆等其它不见的每臂长度菊丸内四分之以波长的偶极天线中心馈电点两端，读数应该为？无限大 或开路。

10. 计算题

$log(0.5)\approx -3$

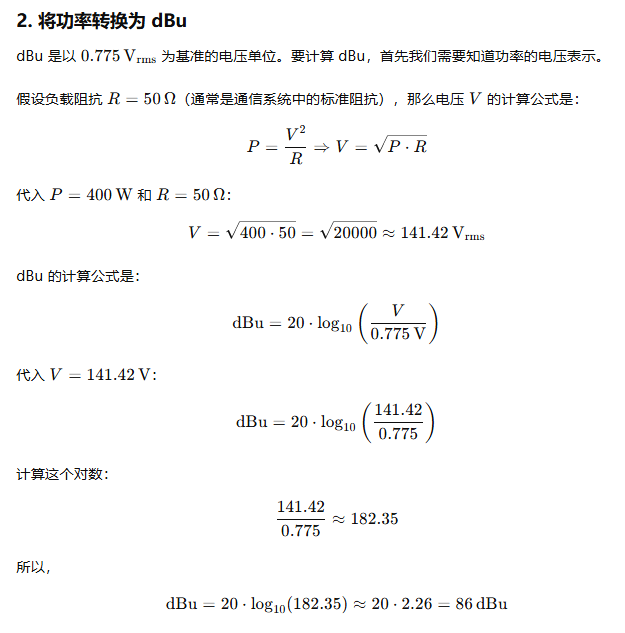

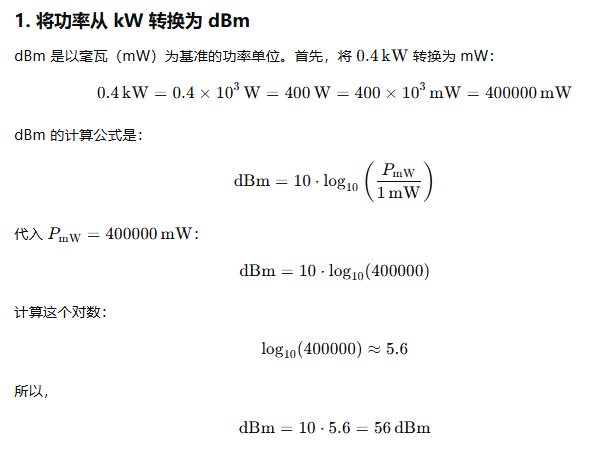

0.4kw=?dBm=86dBu ，请给出计算过程

两道相关的题目

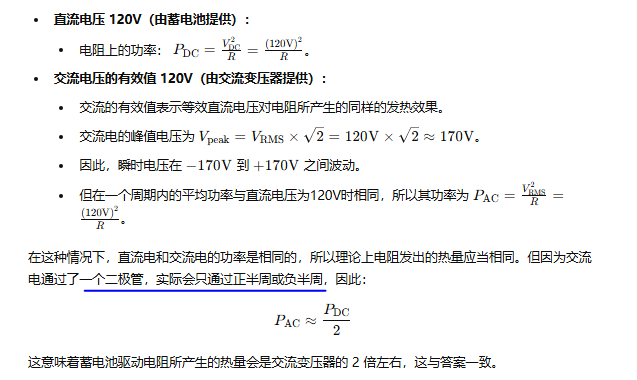

- 分别用电压120V和蓄电池组和电压有效值为120V的交流变压器串联二极管驱动相同的电路负载（忽略二极管的压降），哪一个电阻每分钟发出的热量多？
  答案：蓄电池驱动的电阻所发出的热量是交流变压器上的电阻的2倍左右
- 分别用电压为120V的蓄电池组和电压最大值为120V的交流变压器驱动同样的电阻负载，哪一个电阻每分钟发出的热量多？（忽略整流器的电压降）
  答案：蓄电池驱动的电阻所发出的热量是交流变压器上的电阻的2倍左右

11.电路|硬件概念

电容元器件标有耐压指标是因为它们在工作时必须能够承受一定的电压。如果电容器的工作电压超过了其耐压值，可能会导致电容器损坏、击穿甚至爆炸。
在无线电通信、测试设备、电视设备和音频设备中，常用的传输接口标准阻抗分别为：

无线电通信和测试设备：一般使用的标准阻抗为 50 Ω（欧姆）。
电视设备：常用的标准阻抗为 75 Ω（欧姆），这是因为电视信号传输的需求。
音频设备：音频设备的标准阻抗通常为 600 Ω（欧姆），特别是在专业音频设备中常见。

**在业务收发信机的常见元器件中，以额定耗散功率指标分类的是电阻。**电阻的额定耗散功率（也称为功率额定值）指的是电阻可以安全消耗的最大功率，超过这个值可能会导致电阻发热或损坏。
半导体三极管属于有源器件。理由如下：
1. 能够提供增益：三极管可以放大电流或电压，这意味着它能够接收小信号并将其放大为大信号。这样的特性使它在许多电路中发挥重要作用。
2. 需要外部电源：三极管在工作时需要电源来提供基极电流（或栅极电压），通过这个外部电源来控制其输出行为，因此它不是一个简单的被动元件。
3. 主动控制能力：三极管可以用于开关或调制信号，这种主动控制特性使得它在电子电路中更为重要。
220V.AC/13.8V.DC通信开关电源的一般工作流程：
由变压器将交流输入编程低压交流，由半导体开关编程超音频脉冲电流，经整流滤波为低压直流
1. 变压器降压：输入的220V交流电首先通过变压器降压，变成较低的交流电压。这一步降低了电压，使后续电路更易于处理，同时提高安全性。
2. 半导体开关转换为高频脉冲电流：降压后的低压交流电通过半导体开关电路，以高频开关方式（超音频频率，如20kHz以上）被调制成高频脉冲电流。这种方式的转换效率高、体积小且减少了线圈和滤波器件的尺寸，因此被广泛应用于开关电源设计中。
3. 整流和滤波：高频脉冲电流再经过整流电路，将交流脉冲电流转换为直流电；之后通过滤波电路去除高频波纹，输出稳定的低压直流电（如13.8V DC）。
Q:为什么使用高频脉冲和整流滤波？
- 提高转换效率：高频脉冲电流可以大幅度降低开关电源的损耗，提升效率，减少热量产生。
- 减小元件体积：高频操作允许变压器和滤波电路使用更小的电感和电容，减小了电源的整体尺寸。
- 输出稳定：经过整流和滤波，电源输出的直流电压稳定，适用于敏感的通信设备。
收发信机面板上或设置菜单中的符号SQL代表什么功能？
SQL 代表 静噪功能（Squelch）。
静噪功能（SQL）的作用：
静噪功能用于消除信号较弱或无信号时的背景噪音，以避免喇叭发出噪音干扰用户。当 SQL 开启并设置到一定阈值时，收发信机只在接收到超过此阈值的强信号时才会打开音频输出，让用户听到对方的声音；而当信号低于阈值或没有信号时，音频输出关闭，从而静音。这功能在无线通信中非常实用，尤其是在信号不稳定或噪声较大的环境下。
SQL 的调节：
- 通常可以调节 SQL 的灵敏度，根据环境和信号强度进行调整。
- 在一些设备上，SQL 是一个旋钮或按钮，有时也在菜单设置中以数字或百分比显示，可调节的级别通常表示噪声门限值的高低。
应用场景：
- 在对讲机、业余无线电、收发信机等设备上广泛应用。
- 在信号较弱或无信号的情况下自动静音，减少噪音，提升用户体验。
尽管设备电源已拔掉，但检修时仍然存在不少安全风险。最重要的是确保：
1. 电容器已放电，以避免电击；
2. 设备完全断电，并检查是否有残余电压或电流；
3. 电池已断开连接，防止电池短路或爆炸；
4. 外壳带电、静电放电等其他潜在问题也需要检查并采取措施。
避雷针为什么接地连接要尽可能地短而直接？
- 雷电流能快速、顺畅地通过接地系统；
- 减少电阻和电感，提高接地效率；
- 降低电压升高现象，减少对设备和人员的危害；
- 提高接地系统的安全性，避免过热、火灾和电气损坏。
为了防止设备外壳带电，以下措施是必需的：
1. 接地：将设备外壳通过地线与地面连接，确保故障电流可以安全流入地面。
2. 漏电保护断路器：通过安装漏电保护断路器，及时检测漏电情况并切断电源，防止触电（选项C）。
假负载的主要作用是通过 吸收射频信号，防止信号泄露到外部环境，避免不必要的电磁干扰，确保测试过程中的设备安全，并符合 合规性要求。使用假负载可以避免测试过程中的信号辐射，同时保护测试设备，尤其是在发射机调试、功率测量等工作中。
继电器（Relay）是一种利用 电磁铁 原理控制电路开关的 自动化开关设备。它能够通过 低电流控制高电流 的电路，是一种常见的 电气控制元件。
碱性电池（如常见的 AA 或 AAA 电池）通常被设计为一次性使用，不能充电
因为它们的化学反应不可逆，且内部设计和材料并不适合反复充放电。强行充电不仅会导致电池性能下降，还可能引发泄漏、爆炸或过热等安全问题。因此，为了安全起见，碱性电池应当 一次性使用，而充电需求应选择专门设计的 可充电电池。
为什么正弦交流信号通过“二极管整流器或三极管开关放大器”时会产生高次谐波？
当正弦交流信号通过 二极管整流器 或 三极管开关放大器 时，之所以会产生高次谐波，主要原因是 非线性失真。
接闪器（也称为避雷针）是一种用于防止建筑物、设备或其他结构遭受雷击的装置。它通常安装在建筑物的高处，目的是引导雷电流通过特定的路径安全地引入地面，从而保护建筑物或设备免受雷击造成的损害。
很多现代无线电设备的音频功率放大电路采用两个串联的输出半导体功率管，分别负责信号正、负半周的放大。这种电路的名称和作用？推挽放大电路，实现极小静态工作点下的高电源效率的线性功率放大
用一个电压为4.2V的低电压电池和一堆无源电子元件做电路实验，但连接电路时感觉手不慎被高电压击了一下。可能产生这个高电压的元件是：电源变压器的绕组
- 变压器绕组由于自感效应，在开路或通断瞬间可能会产生感应电压，即使输入电压很低，但感应电压可能会远高于电池电压。
- 当电路通断较快时，绕组上的电流变化迅速，这种快速的电流变化会导致绕组自感产生瞬态高电压。
在无线电电路中常用于产生基准频率的元件中，按频率稳定度由低到高的排列为
RC定时电路 < LC回路 < 陶瓷谐振器 < 石英声表面波元件 < 石英晶体谐振器
业余中继台上下行共用同一副天线时，需要在接收机、发信机和天线之间插入一个双工器，其基本构造和作用是
一组滤波器，防止中继台发射信号反馈进入中继台接收机

12. 缩略语

“抄收”对应的缩略语是 A CPI（Copy）
业余无线电CW通信常用缩语“AS"（经常连在一起）的摩尔斯电码表示为？代表什么意思？
缩语“AS”的摩尔斯电码表示为 ·-··（A）和 ···（S）。
“AS”通常用于表示 “请注意”（“Attention”）的意思，常在通信中用于引起对方的注意，比如在结束某段信息时提醒接收者注意事项。
缩语 “GLD” 通常代表 “Good Luck, Dear”
缩语“SK”表示 “结束通信”*或*“再见”，是用来告别的标志。类似于“结束”或者“我将停止发射”
FR 和 FER 都是“FOR”的缩写，表示“为了”或“为了你”的意思。
ES — 表示“AND”（和），用于连接句子或单词，替代英文中的“and”。
EL — 表示“ELEMENT” （天线单元），常用在描述天线的构造或特性时，比如“3EL YAGI”表示3单元八木天线。
CL — 表示“CLOSING”或“CALLING”（关闭或呼叫），用于表示通信结束或电台关闭。
CLS — 表示“CLOSE”（关闭），同样表示通信结束，有时用于简短地告知对方即将关闭电台。
CLG — 表示“CALLING”（呼叫），用于通知正在呼叫对方或呼叫其他电台。
”遇到“、”见面“的业余无线电缩略语为"C”
BURO QSL卡片管理局这个缩写来源于德语单词 "Büro"，意思是“办公室”或“管理局”。
"HST" 通常表示 "High Speed Telegraphy"，即 高速电报。这个缩语用于描述使用高速度进行电报通信的活动或技术。
可变频率振荡器：VFO (Variable Frequency Oscillator)
压控振荡器：VCO (Voltage-Controlled Oscillator)
石英晶体元件：XTAL (Crystal)
晶体振荡器：CXO 或 XO (Crystal Oscillator)

13.通信相关

13.1 自由空间无线电波损耗

无线电波在传播过程中会由于距离、频率、环境等因素而逐渐衰减。常见的无线电波损耗公式（或称自由空间路径损耗公式）为：

L = 20 \log_{10}(d) + 20 \log_{10}(f) + 32.44

其中：

L 是路径损耗，单位为 dB。
d 是发射源与接收设备之间的距离，单位为 公里（km）。
f 是无线电波的频率，单位为 MHz。
32.44 是一个常数，适用于距离为公里和频率为 MHz 的情况。

公式推导的简要解释

该公式来源于无线电波在自由空间（即无障碍的真空环境中）传播时的损耗。其基本形式为：

L = 20 \log_{10}\left(\frac{4 \pi d f}{c}\right)

其中：

c是光速，约为 $3 \times 10^8$ 。
$4\pi$ 表示电磁波在空间中的全向传播。

当距离和频率的单位分别为公里和 MHz 时，公式简化成上面的常用形式，并得出常数 32.44。

13.2 调制相关

对于给定的FM发射设备，决定其射频输出信号实际占用带宽的因素是： 所传输信号的最高频率越高、幅度越大，射频输出占用带宽越宽

在调频（FM）通信中，射频输出信号的占用带宽主要受以下几个因素的影响：

信号的最高频率（调制信号的频率）：
- 如果传输的信号（调制信号）的最高频率越高，那么调制过程中频率的偏移（frequency deviation）也可能会增大。这意味着FM信号幅度和频率的变化范围更大，从而导致占用的带宽更宽。
幅度（调制指数）：
- 幅度越大的时候，调制指数（ β ）也会增大。调制指数是指频率偏差与调制信号频率的比值。调制指数增加会导致频率偏移范围的增加，从而影响FM信号的带宽。根据卡森带宽公式，FM信号的带宽可以用如下公式估算：

BW = 2(\Delta f + f_m)

其中 $\Delta f$ 是频率偏移（与调制幅度相关）， $f_m$ 是调制信号的最高频率。可以看出，带宽和调制信号的最高频率及幅度都是成正比的。

在频率调制（FM）中，调制信号的幅度直接影响到载波信号的频偏（频率偏移），这是由调频的基本原理决定的。
1. 频率调制原理：在FM中，信号的频率是根据调制信号的幅度变化的。当调制信号的幅度增大时，相应的频偏也会增大。这意味着，如果调制信号的幅度很大，则会导致载波频率有更大的偏移。
2. 频偏公式：频偏（Δf）与调制信号的幅度（Am）和调制灵敏度（kf）有关，可以表示为：
```
\Delta f = k_f \cdot A_m
```
  这里：
  - Δf 是频偏；
  - kf 是调制灵敏度（表示单位电压下的频率变化）；
  - Am 是调制信号的幅度。
3. 带宽与清晰度：调制信号的幅度增加会影响FM信号的带宽，根据卡森法则，带宽与频偏成正比。较大的频偏意味着更宽的带宽，这可能影响信号的清晰度和传输性能。
在超外差式业余收发信机中，负责抑制镜像频率干扰的部件确实是变频级之前的预选滤波器。

基本原理：
- 超外差接收机通过将高频射频信号转换成更低的中频信号（IF）来进行信号处理。为了实现这一过程，需要从输入的射频信号中选择目标信号。
镜像频率干扰：
- 在超外差接收中，镜像频率是指与频率转换产生的中频相同的另一频率。如果不加以抑制，接收机可能会接收到这个镜像频率的信号，同时目标信号被混合，从而导致干扰。这种干扰可能会显著影响接收质量。
预选滤波器的作用：
- 预选滤波器通常是放置在接收机射频输入端的滤波组件，其作用是选择性地通过目标信号，同时抑制其他频率信号，包括镜像频率。通过使用高品质的选择性滤波器，接收机可以有效地减少不必要的信号干扰，从而提高通信的清晰度。

电路接触点打火会产生减幅波辐射，主要是因为以下几个原因：
1. 电弧形成：当接触点接触不良时，电流会在接触点之间跳跃，形成电弧。电弧是一种高温、高压的放电现象，它产生的瞬时高频电磁波会辐射到周围空间。
2. 快速电流变化：电弧放电过程中，电流的变化是非常迅速的，这种快速变化会产生高频成分，这些高频成分可以通过电磁辐射的形式释放能量。
3. 非线性特性：电路中的接触点具有非线性特性，当电流经过时，接触点的电阻突然改变（比如由于打火造成的热效应），会导致电流波形发生畸变，从而产生不规则的电磁波。
4. 天线效应：如果接触点结构或周围导体形成了有效的辐射结构（就像一个天线），那就更容易把这些电磁波辐射出去。
信号的非线性失真通常是由于系统或设备的非线性特性导致的。在理想情况下，输入和输出信号之间应该存在线性关系，即输入信号的任何变化都应该以相同比例影响输出信号。
- 1.新频率分量的产生
- 2.谐波的产生
电源（或信号源）的内阻对电路的影响主要体现在以下几个方面：
1. 电压降：内阻会导致在负载电流通过时产生电压降，使得实际到达负载的电压低于电源的开路电压。这会影响电路的工作状态和性能。
2. 功率损耗：电源内阻会导致一定的功率损耗，表现为热量产生。功率损耗可以用公式 P=I2RP=I2R 来计算，其中 II 是通过内阻的电流， RR 是内阻值。
3. 信号质量：在信号源中，内阻的高低会影响信号的质量和有效传输。在高频率或高精度应用中，内阻过高可能导致信号失真或衰减。
4. 负载能力：内阻会限制电源或信号源所能驱动的负载类型和大小，影响其最大输出功率和稳定性。对应的，负载的特性（比如阻抗匹配）也会影响到内阻的影响程度。
5. 过载保护：内阻在一定程度上可以提供一种自然的过载保护，防止电流过大造成电源损坏，但过高的内阻也可能导致电源无法正常工作。
一个重复频率为F的非正弦周期信号的频谱包含？
一个重复频率为 FF 的非正弦周期信号的频谱包含其基频 FF 及其所有整数倍的谐波频率。
PSK31（Phase Shift Keying 31.25 baud）是一种数字调制方式，广泛应用于业余无线电通信，尤其适用于 低功率（QRP） 和 弱信号通信。它是基于 相位键控（PSK） 技术的，通过改变载波信号的相位来传输信息，适合在 带宽有限 和 信号噪声较大的环境 中进行通信

13.3 信号带宽

某业余通信接收机的中频滤波器带宽有100Hz，400Hz，2.7k Hz 和 6 kHz 几档选择。如果要为接收SSB，AM，PSK31和CW饭时的信号分别从中选择合适的挡位，应该依次为
2.7kHz，6kHz，100Hz，400Hz

14.未归类

业余无线电台执照有效期届满后需继续使用，需在有效期界满一个月前申请，办理延续手续
同样的材料、同样的直径、同样的长度的实心铜线和空心铜管，在交流电路中的发热损耗情况：
低频下实心铜线损耗较小，在高频率下两者损耗一样
用收信机的SSB档在业余频段中，听到一个音调大致以约 几分之一秒的重复周期连续变化、并夹有一种规律的”笃、笃“声的信号，这个信号的调制方式最可能属于：SSTV 或 FAX
A、B、C、D四类放大器按输出波形失真由小到大的排列排序是：A,B,C,D
各电离层对短波传播的主要影响：
- F1、F2、E层可反射电波
- D层不能反射但衰减电波
若发射机在不同工作模式时射频输出功率相同，无语音调制时，实际射频输出由大到小的排序为：FM、AM、SSB
```
  当最高可用频率（MUF）为20MHz，具有较大DX通联机会的业余频段是？
  A. 18MHz
  B.  21MHz
  C.  24MHz
  D.  14MHz
```
A. 18 MHz
- 最高可用频率（MUF） 表示电离层可以反射的最高频率。因此，MUF为20 MHz意味着频率不高于20 MHz的信号可以被电离层反射并用于远距离通信。
- 在业余频段中，接近但略低于MUF的频率通常会有更稳定的传播条件。因此，18 MHz频段（又称17米波段）接近MUF，并且处于电离层反射的理想范围，因此更适合进行远距离（DX）通信。
”静寂区“或者”越距“是指：HF频段天波和地波都传播不到的中间区域
用甲乙两块电压表检查一节新干电池两端电压，均测得1.5V；检查一节旧电池，甲表得到结果为1.2，乙表结果为1.3V ，说明：甲表内阻相比乙表更低？为什么：通常，电压表的内阻越高，对被测电源（如电池）的影响就越小，测得的电压更接近电池的真实开路电压；反之，内阻较低的电压表在测量时会对电池产生更大的负载，可能导致测得的电压偏低。
发射类别（class of emission)是指用标准符号标示的某发射的一组特性，例如主载波调制方式，调制信号，被发送信息的类型以及其他使用的信号特性。
一个发射类别的完整名称通常由三个字符组成，分别对应发射的主波调制方式、调制信号和被发送的信息类型。具体解释如下：
1. 第一字符：主波调制方式
- A：振幅调制，双边带，包含载波（如AM信号）。
- J：振幅调制，单边带，抑制载波（如SSB，单边带语音通信）。
- F：频率调制（FM），用于调频传输，如FM广播。
- G：相位调制（PM），常用于相位调制的信号传输。
- D：振幅调制，带有脉冲。
- H、R、B等：其他特殊调制形式。
1. 第二字符：调制信号的类型
- 1：无调制信号，仅载波存在（如连续波，CW）。
- 2：单一通道包含的数字调制信号。
- 3：单一通道包含的模拟调制信号（如语音）。
- 7：多路复用的调制信号或多个信息通道。
1. 第三字符：被发送信息的类型
- A：空白，即无信息传输。
- B：使用的代码传送的数字信息（如电报、RTTY）。
- C：使用声音或音调传输（例如调频语音）。
- D：其他数字信息（如数据通信）。
- E：带有图像信息（例如电视）。
- F：视频图像传输（如模拟电视）。
- N：无信息传输。

发射类别	调制类型	应用
A1A	CW，单边带（无调制）	摩尔斯电码（电报）
J3E	单边带，话音模式	语音通话（SSB）
F2B	FM，数字信息音频信号	数据通信（RTTY等）
G2B	PM，数字信息音频信号	PSK31
F3E	FM，调幅话音	调频话音（FM通话）
F3F	FM，电视影像

在汽车上安装的移动电台中能听到的随引擎转速变化的高频啸叫声的来源是？发电机
国际2号电报码（ITA2）的俗称：博多码(Baudot code)，用于RTTY通信，每字节仅包含5位二进制数据
业余SSTV和有些模拟ATV采用调频而不是广播电视图像的调幅方式，主要原因是：业余电台信号较弱，调频解调可以更好地抗拒叠加在信号上的外界噪声所引起的幅度变化
RIT 是 "Receiver Incremental Tuning" 的缩写，翻译为接收机增量调谐。
它是一种在业余无线电设备中常见的功能，允许用户在接收信号时以小步调节频率，而不需要改变主频。
**"XTAL" 是 "Crystal" 的简写，在电子设备和通信中通常指的是晶体振荡器。**晶体振荡器是一种用来产生稳定频率信号的电子元件，广泛应用于振荡器电路中。它们能够提供精准的频率参考，因此在收发机、时钟电路和其他需要准确频率源的设备中非常重要。
太阳黑子的活动有一个典型的周期，称为太阳活动周期（solar cycle），其平均周期大约为 11 年。这个周期是指太阳黑子数量的增加和减少的周期性变化。
单边带发信机中发信自动电平控制ALC的主要作用是？：防止过驱动带来的调制失真
为了减少发射设备的谐波干扰近在咫尺的接收机，可以在发射设备和天线之间串联一个LC低通滤波器，其滤波器的阶数越高，抑制倍频干扰的效果越好
将电阻R和电容C串联后突然接到直流电压U上，流过电容C的电流会：从0突然跳到U/R，然后再按指数规律逐渐减小到0
一些VHF/UHF业余无线电调频手持对讲机或车载台的设置菜单中有“全频偏”和“半频偏“的选择，其表示的意义是？:分别表示信道间隔为25KHz或者12.5KHz
如果铅酸蓄电池的充放电进行的过快会怎么样？会导致电池过热、电解液失水、硫化现象、电池膨胀、电池损坏和寿命缩短等问题。
常见的12V酸铅蓄电池通常会存在什么样的潜在风险？如果通风不良，有爆炸风险的气体会聚集
如何在电网停电的状况下给一个12V的铅酸蓄电池充电？如果有汽车或其他含有12V电池的车辆，您可以使用车载电源来给铅酸蓄电池充电。
在为同轴电缆馈线安装避雷针时应当注意什么? 为什么要求：将所有避雷器的地线接到同一个金属板上，然后将这个金属板接到室外的接地极:
目的是为了确保所有设备的接地电位一致，减少电位差的产生，从而避免设备损坏和人员伤害。同时，这样的接地系统设计可以提高接地效率，减少雷电流的回流路径，增强整体接地系统的稳定性，确保雷电流能够安全地导入地下。
最有可能导致万用表损坏的是：在电阻档试图测试电压
在电阻档测试电压时，会造成万用表内部电路受到较大的电流冲击，可能导致 电路损坏 或 保险丝熔断。因此，测试电压时必须确保万用表被设置在适当的电压档。
哪一个术语表述了接收机区分不同信号的能力？在无线通信中，接收机的 选择性（Selectivity）表示其 区分不同信号 或 抑制邻近信号干扰的能力。
音频所指的频率范围大致是？ 16 Hz 到 20 kHz
移动车载电台（例如 VHF/UHF 无线电台）通常使用的电源电压是 12V DC（直流电压）。
话筒增益设置过高可能会导致失真、反馈、噪声增多、过调制、功率放大器过载，甚至 电池快速耗尽。合理设置增益可以提高通信质量，避免这些问题的发生
下列哪一种导体最适合射频接地使用？镀银软铜丝编制扁带
射频接地要求：
- 射频信号的传播特性要求接地导体的阻抗尽量低，且能够有效地传导高频电流。因此，导体的电导率和形状非常重要。
- 对于射频接地来说，导体应该具有 良好的导电性，并且在高频下能有效地减少电流的流动阻抗。
太阳盒子活动的强弱用”太阳黑子平均数（SSN）“来描述，其对短波通信的影响是？
太阳黑子活动的强弱影响太阳辐射水平，从而影响地球电离层的电子密度，进而影响短波（HF）信号的传播。
- 在太阳黑子多时（即太阳活动强时），短波传播条件较好，信号传播范围更广；
- 在太阳黑子少时（即太阳活动弱时），传播范围会受到限制，通信质量和距离可能会下降。
当最高可用频率（MUF）为20MHz，具有较大DX通联机会的业余频段是？
A. 18MHz B. 21MHz C. 24MHz D. 14MHz
最高可用频率（MUF） 表示电离层可以反射的最高频率。因此，MUF为20 MHz意味着频率不高于20 MHz的信号可以被电离层反射并用于远距离通信。
在业余频段中，接近但略低于MUF的频率通常会有更稳定的传播条件。因此，18 MHz频段（又称17米波段）接近MUF，并且处于电离层反射的理想范围，因此更适合进行远距离（DX）通信。

贡献者

happy-cmd
