04.联合与简化仿真

Mr.Wenxin2025年4月1日大约 2 分钟

04.联合与简化仿真

(Windows)iverilog + GTKWave(轻量)

https://zhuanlan.zhihu.com/p/95081329

echo "开始编译"
iverilog -o wave Div_three.v tb_Div_three.v
echo "编译完成"
vvp -n wave -lxt2
echo "打开波形文件"
gtkwave wave.vcd

VCS+Verdi（Linux)

VCS (Verification Command Shell) 是一种高效的仿真工具，主要用于数字设计的功能验证。它通常集成在 EDA （电子设计自动化）流程中，支持多种 HDL（硬件描述语言），如 VHDL 和 Verilog。VCS 提供了快速的仿真速度和强大的调试功能，常用于复杂设计的验证。

Verdi 是一种先进的调试工具，专门用于帮助设计工程师在验证过程中进行错误分析。它能提供可视化界面，支持波形查看和多种调试功能，使得设计的调试过程更加直观和高效。Verdi 也与 VCS 紧密集成，可以很方便地分析仿真结果。

联合使用的好处

高效验证：VCS 提供快速的仿真能力，而 Verdi 则专注于高效的调试和可视化。这种组合可以加速设计验证过程，减少整体开发时间。
全面调试：仅使用 VCS 可能会面临调试信息不够直观的问题。Verdi 提供了强大的波形分析和可视化工具，有助于深入理解仿真结果，快速定位问题。
专业功能：VCS 在性能上表现优异，但在复杂设计中寻找错误时，调试过程可能会复杂。而 Verdi 具备丰富的分析和筛选功能，可以更轻松地理解和识别问题。-->适用于高端数字设计，并支持多种验证方式（如UVM

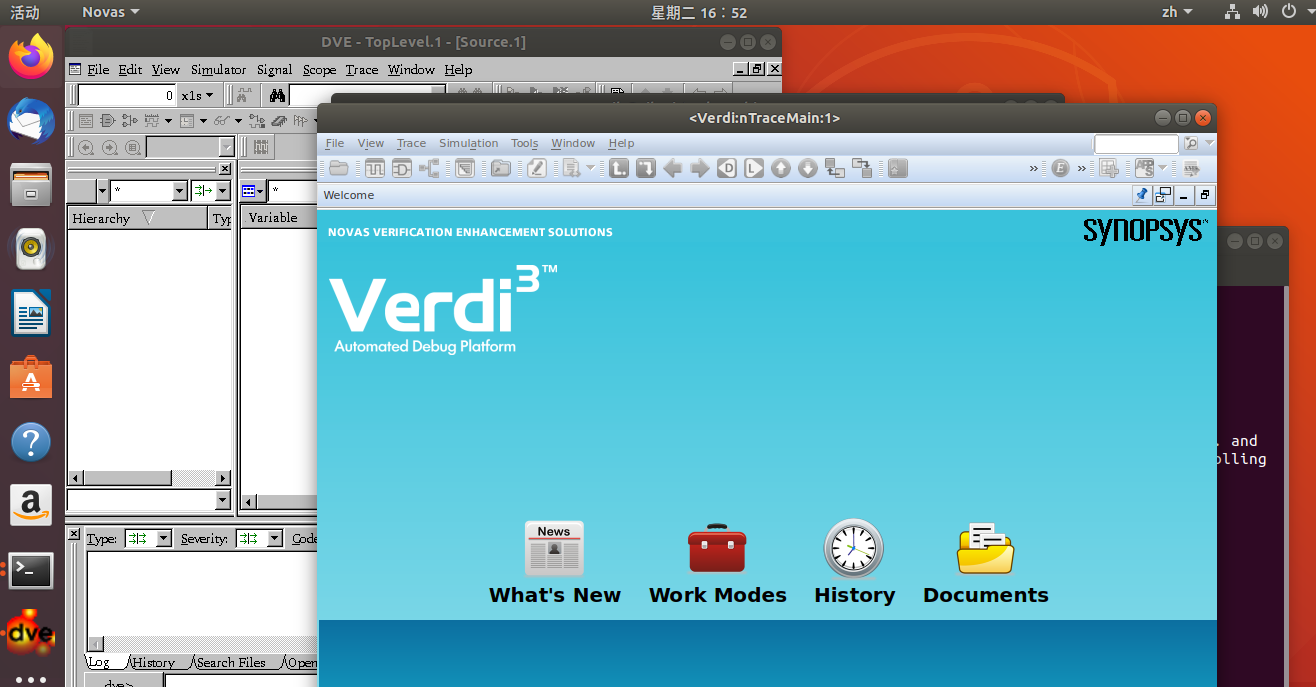

1. ubuntu 20.04下安装 Vcs+Verdi

安装：
https://blog.csdn.net/huayangshiboqi/article/details/89525723
https://cloud.tencent.com/developer/article/1830032（以此篇进行了尝试）
https://blog.csdn.net/qq_43132308/article/details/11360278
踩坑记录：https://blog.csdn.net/qq_43132308

问题1：执行verdi 报错 verdi: Syntax error: "(" unexpected

https://blog.csdn.net/suixintt/article/details/131622811

问题2：libpng12依赖问题：The software you are trying to run requires version 12 of libpng, which is no longer available in Ubuntu 16.10+.
