01.以太网-FPGA

以下均来自正点原子，仅个人学习，记录使用。

一、（PHY)MDIO与以太网连接

以太网(Ethernet)是当今现有局域网采用的最通用的通信协议标准，该标准定义了在局域网中采用的电缆类型和信号处理方法。

**分类： **有标准以太网（10Mbit/s）、快速以太网(100Mbit/s)和千兆以太网（ 1000Mbit/s），万兆以太网（10Gbit/s）。
**端口：**RJ45 接口、 RJ11 接口（电话线接口）、 SC 光纤接口等
硬件角度：
- MAC（Media Access Control)控制器 -- FPGA实现
  FPGA 通过 MDIO 接口对 PHY 芯片内部的寄存器进行配置
- 物理层接口PHY（Physical Layer) -- 板载PHY芯片
  PHY 芯片内部包含一系列寄存器，用户通过这些寄存器来配置 PHY 芯片的工作模式以及获取 PHY 芯片的若干状态信息，如连接速率、双工模式、自协商状态等。

1. MDIO接口

1.1 帧格式及时序

MDIO，又称SMI接口（Serial Management Interface,串行管理接口）

信号名	作用
ETH_MDC(数据管理时钟)	为ETH_MDIO提供时钟，速率不能大于12.5MHz
ETH_MDIO(数据管理输入输出)	双向数据引脚，既用于发送数据，也接收数据

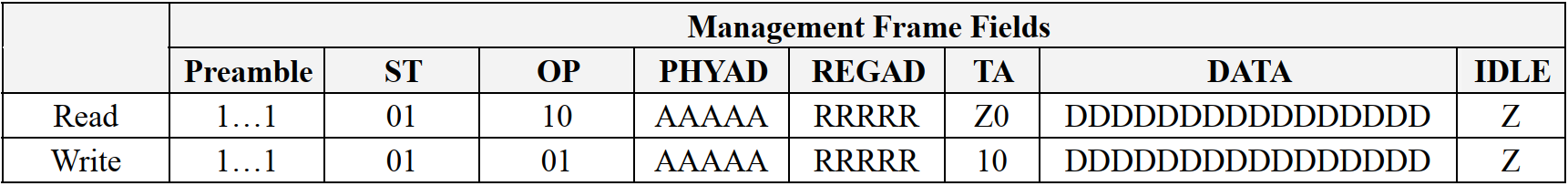

字段名	位宽	作用
Preamble	32	由 MAC 端发送 32 位逻辑“1”，用于同步 PHY 芯片
ST（Start of Frame）	2	帧开始信号，用 01 表示
OP（Operation Code）	2	操作码，读： 10 写： 01
PHYAD（PHY Address）	5	PHY 地址，用于表示与哪个 PHY 芯片通信，一个 MAC 上可以连接多个 PHY 芯片
REGAD（Register Address）	5	寄存器地址，可以表示 32 个寄存器
TA（Turnaround）	2	转向， 1.在读命令中， MDIO 在此时由 MAC 驱动改为 PHY 驱动，在第一个 TA位， MDIO 引脚为高阻状态，第二个 TA 位， PHY 将 MDIO 引脚拉低，准备发送数据； 2.在写命令中，不需要 MDIO 方向发生变化， MAC 固定输出 2’b10，随后开始写入数据
DATA	16	1.在读命令中， PHY 芯片将对应的 PHYAD 的 REGAD 寄存器的数据写到 DATA 中； 2.在写命令中， PHY 芯片将接收到的 DATA 写入 REGAD 寄存器中。注意：MSB优先
IDLE	--	空闲状态，此时 MDIO 为无源驱动，处于高阻状态，但一般用上拉电阻使其上拉至高电平

具体读写时序

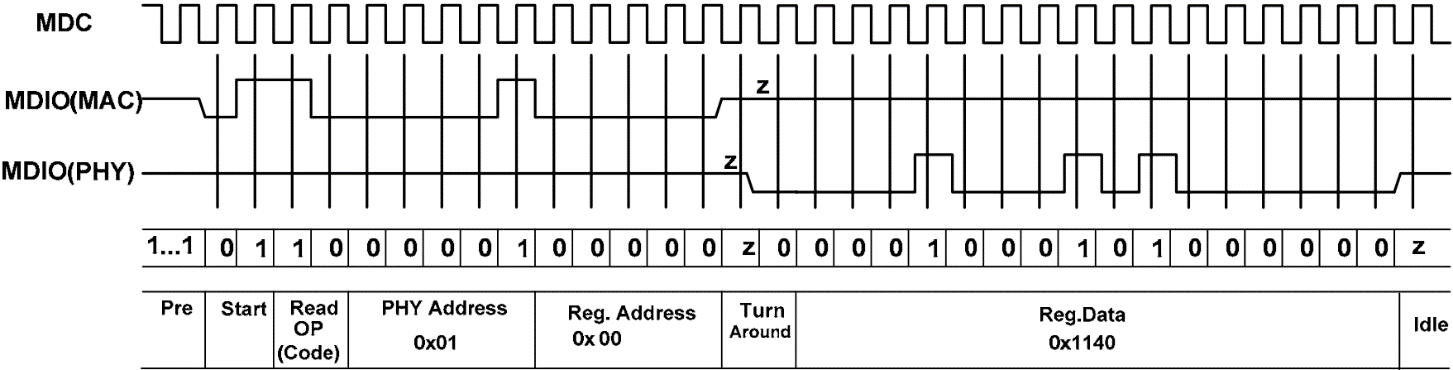

读例子：以 PHY 地址为 0x01，从寄存器地址 0x00 读出数据

解释：整个读操作过程的 MDC 时钟由 MAC驱动，同时 MAC 驱动 MDIO 引脚输出前导码+帧开始+操作码+PHY 地址+寄存器地址，随后 MDIO 引脚切换至 PHY 驱动。在第一个 TA 位， MDIO 引脚为高阻状态，第二个 TA 位为低电平，表示 PHY 芯片成功响应，并且接下来会输出 16 位寄存器数据；而如果第二个 TA 位处于高电平，则 PHY 芯片响应失败，有可能PHY 地址不正确或者其它时序的错误。

注意：

PHY 在 MDC 时钟的上升沿采集数据，为保证数据的稳定传输， MAC 在 MDC 的下降沿更新 MDIO 引脚的数据。
当 MDIO 引脚切换至 PHY 驱动时， MDIO 数据在 MDC 时钟的下降沿更新，因此 MAC 在 MDC 时钟的上升沿采集数据。
在读操作结束后， MAC 将 MDIO 引脚输出高阻，此时 MDIO 引脚的外部上拉电阻会将 MDIO 引脚拉高，此时 MDIO 接口处于空闲状态。

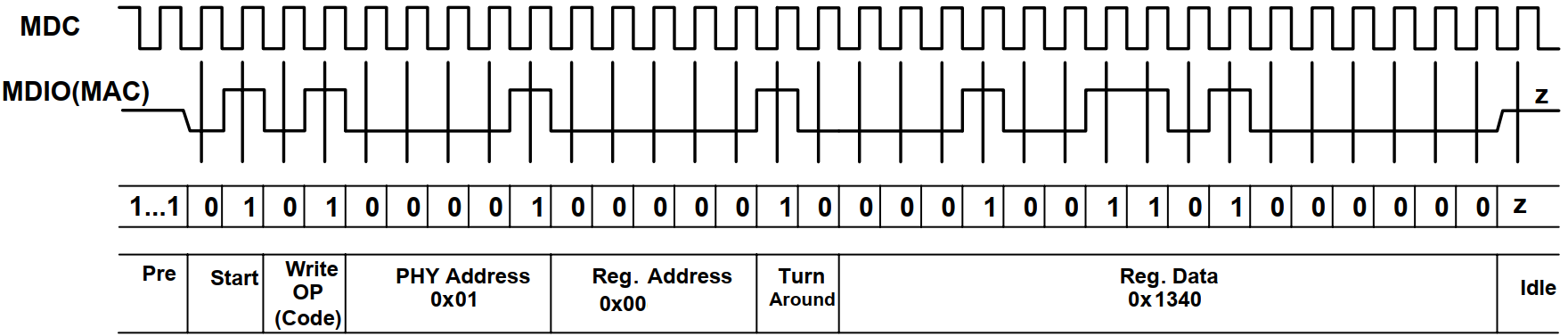

写例子：以 PHY 地址为 0x01，向寄存器地址 0x00 写入 0x1340

**解释：**在整个写操作过程中， MDC 时钟和 MDIO 引脚一直由 MAC 端驱动，按照 MDIO 接口写通信协议开始传输数据。

1.2 以太网芯片(YT8531)

1.PHY地址

YT8531 是一个千兆以太网物理层收发器，支持 1000/100/10Mbps 通信速率，该芯片内部的参数可以通过 MDIO 接口进行配置。

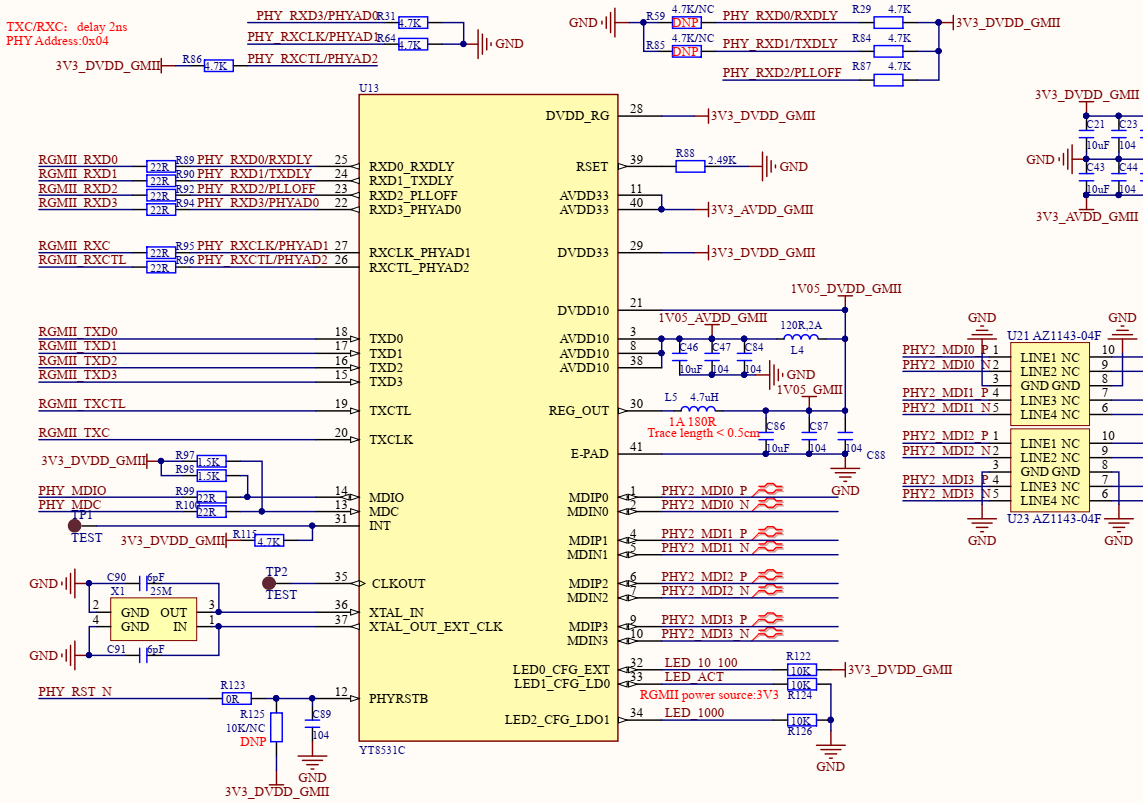

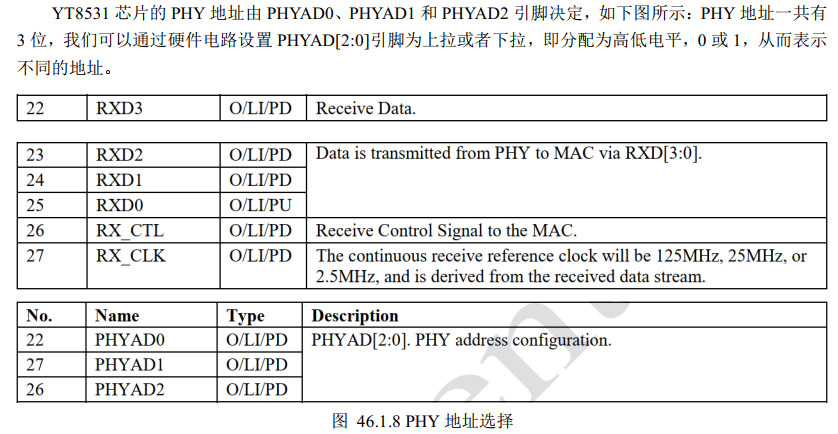

由上图可知，开发板上的以太网 PHY 芯片 PHYAD2 接上拉电阻， PHYAD1 和PHYAD0 接下拉电阻，因此 PHY 地址为 5’h04。

2.复位

YT8531 芯片复位后， PHY 内部寄存器的数据会恢复默认的状态，并且重新开始和 MAC 进行自协商。Y

T8531 支持两种复位方式，一种是硬件复位，另外一种是软件复位。

硬件复位时通过 PHY_RST_N 引脚实现对 PHY 芯片的复位，当 ETH_RST_N 引脚持续 10ms 的低电平时，即可实现对 PHY 芯片的复位。
软件复位通过向寄存器地址 0x00 的 Bit[15]写入 1 进行复位，并且在完成复位后，该位会自动清零。

3.寄存器

YT8531 共有 22 位寄存器，控制寄存器、状态寄存器以及PHY 芯片具体状态寄存器....
详见数据手册-UTP-MII Register

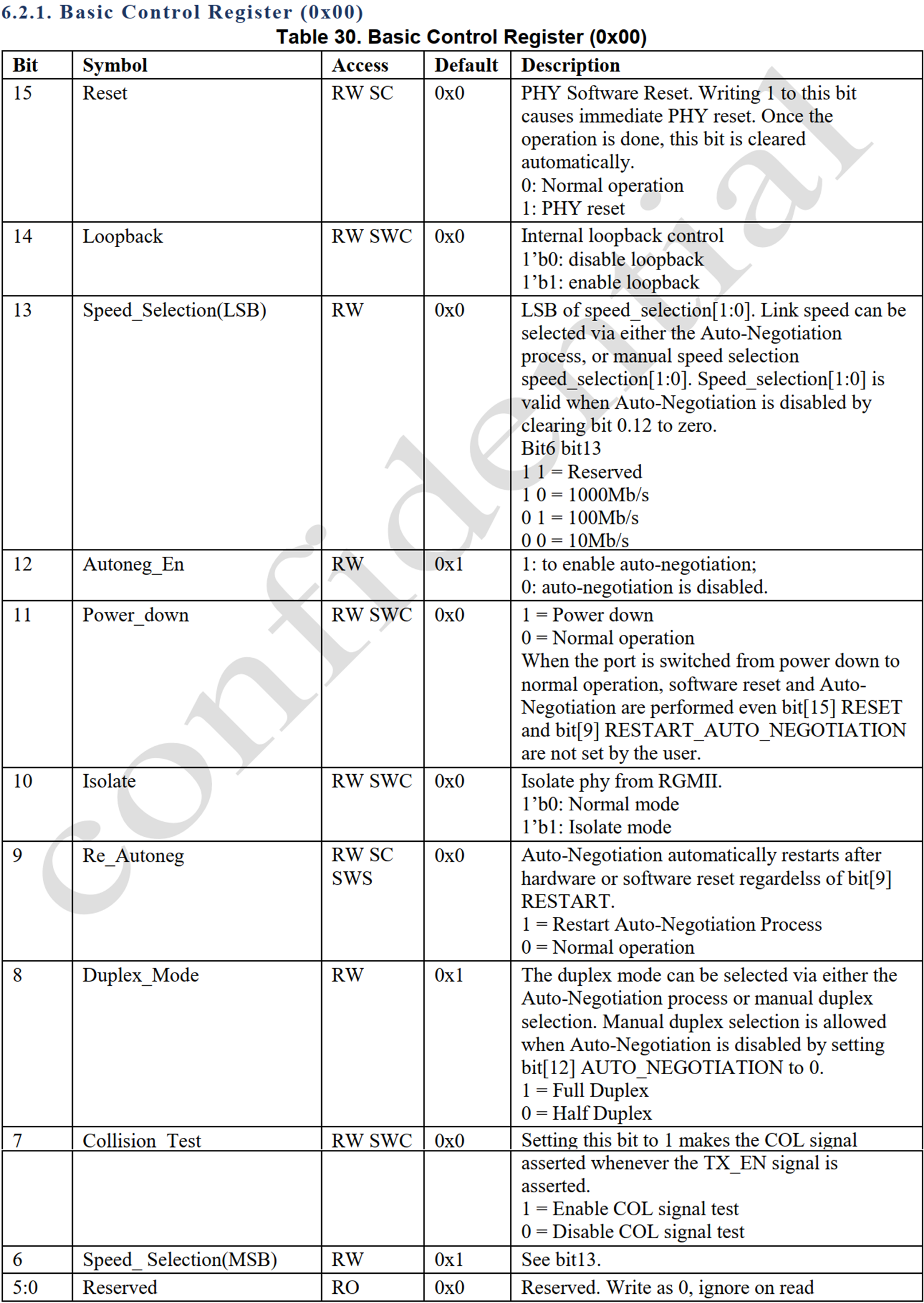

基本控制寄存器(Basic Control Register， Address 0x00)，用于芯片的复位和其它功能的控制

基本状态寄存器(Basic Status Register， Address 0x01)

PHY 特定状态寄存器（PHY Specific Status Register ， Address 0x11）

位宽均为16位

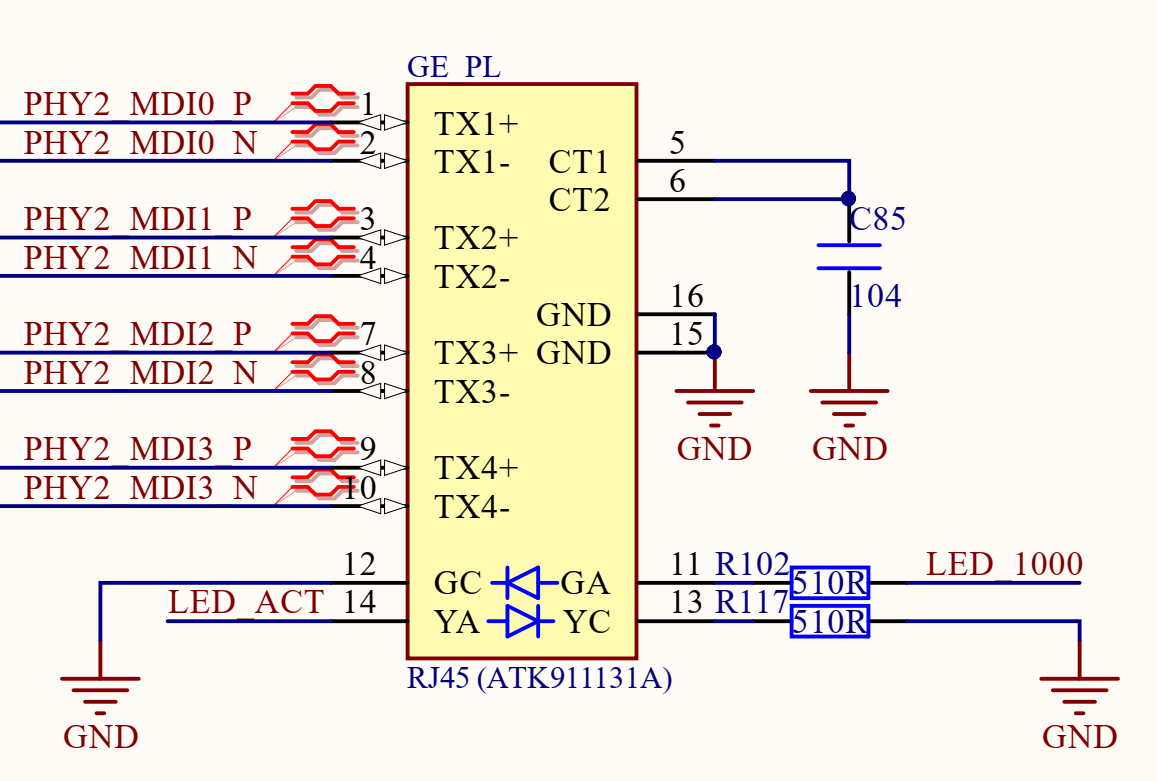

1.3 RJ45 接口-原理图

LED_1000 和 LED_ACT 是 PHY 输出的 LED 信号，用于控制 RJ45 接口上的 LED 灯
MDP0/N0~ MDP3/N3 是 PHY 和 RJ45 接口间的差分信号线，用于传输数据

2.MDIO读写测试

2.1 MDIO驱动模块

信号名	位宽	方向	端口说明	作用
clk	1	输入	系统时钟，50MHz
rst_n	1	输入	系统复位按键，低电平有效
op_exec	1	输入	触发开始信号	默认低电平，当触发信号时， op_exec 拉高，表示 PHY 芯片被触发
op_rh_wl	1	输入	低电平写，高电平读	当 op_exec 被触发后，会根据读写信号 op_rh_wl 的高低电平判断读与写，低电平进行写操作，高电平进行读操作
op_addr	5	输入	寄存器地址	最大位宽为 5
op_wr_data	16	输入	写入寄存器的数据
op_done	1	输出	读写完成	当写入完成或者读出完成后， op_done 读写完成会拉高一个时钟周期，表示读或者写操作完成
op_rd_data	16	输出	读出的数据
op_rd_ack	1	输出	读应答信号 0：应答 1：未应答
dri_clk	1	输出	驱动时钟
eth_mdc	1	输出	PHY管理接口的时钟信号	eth_mdc 是在dri_clk 的基础上进行分频，一般频率不能超过 12.5Mhz
eth_mdio	1	输入/输出	PHY管理接口的双向数据信号

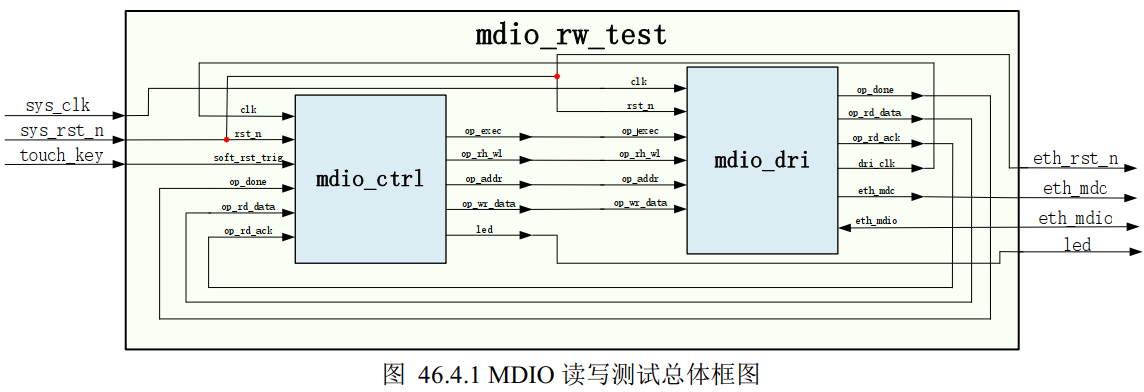

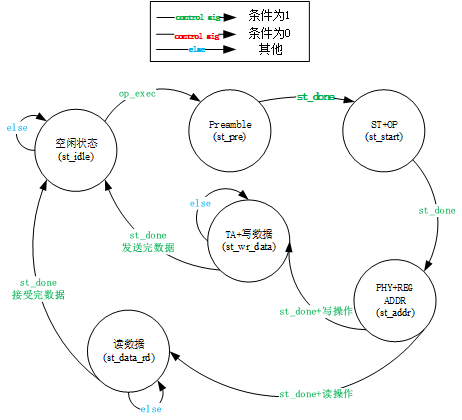

状态转移图：

2.2 MDIO控制模块

信号名	位宽	方向	端口说明	作用
clk	1	输入	系统时钟，50MHz
rst_n	1	输入	系统复位按键，低电平有效
soft_rst_trig	1	输入	软复位触发开始信号	当 soft_rst_trig 被按下，会进行软件复位，在软复位完成后判断 MDIO 链路是否正常并且进行自协商
op_done	1	输入	读写完成
op_rd_data	16	输入	读出的数据
op_rd_alk	1	输入	读应答信号	0：应答 1：未应答
op_exec	1	输出	触发开始信号	当 soft_rst_trig 被按下或者定时信号拉高， op_exec 则会被触发
op_rd_wl	1	输出	读写控制信号	低电平写，高电平读
op_addr	5	输出	寄存器地址
op_wr_data	16	输出	写入寄存器的数据
led	2	输出	LED灯指示以太网连接状态	led 为 LED 灯指示以太网连接状态， LED 会根据以太网连接的状态显示对应的通讯速率

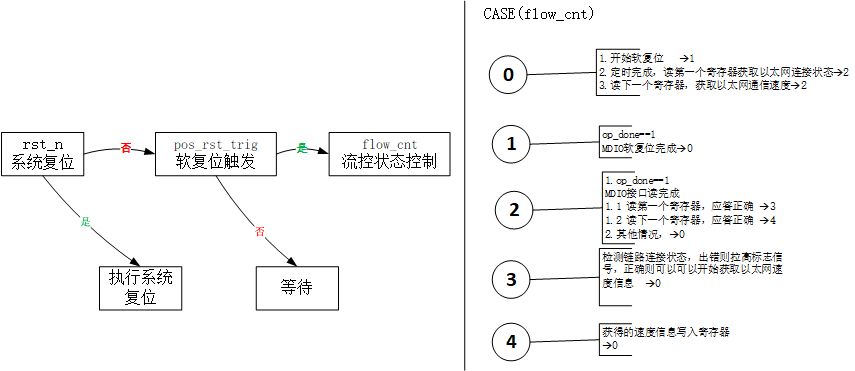

主体功能：根据软复位信号对 MDIO 接口进行软复位,并定时读取以太网的连接状态 ,代码实现总结如下：

其中，定时用于一定间隔后获取以太网的速度信息

2.3 顶层模块

使用系统复位信号进行硬件复位

//硬件复位
assign eth_rst_n = sys_rst_n;

2.5 下载验证

引脚约束

信号名，方向，管脚，端口说明，电平标准

//xdc
create_clock -period 20.000 -name sys_clk -waveform {0.000 10.000} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN F20 IOSTANDARD LVCMOS33} [get_ports eth_mdc]
set_property -dict {PACKAGE_PIN F19 IOSTANDARD LVCMOS33} [get_ports eth_mdio]
set_property -dict {PACKAGE_PIN G15 IOSTANDARD LVCMOS33} [get_ports eth_rst_n]
set_property -dict {PACKAGE_PIN F16 IOSTANDARD LVCMOS33} [get_ports touch_key]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports {led[0]}]
set_property -dict {PACKAGE_PIN L15 IOSTANDARD LVCMOS33} [get_ports {led[1]}]

3.网速调整

对于YT8351以太网PHY芯片，基本寄存器地址为0x00,基本状态寄存器为0x01，特殊状态寄存器为0x11

网速控制只有在非自协商模式下有效

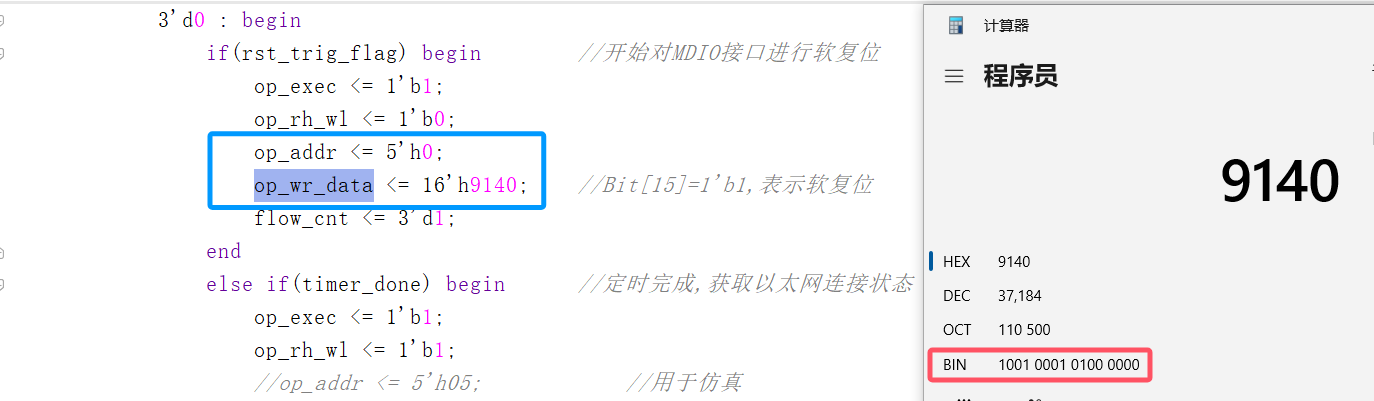

16‘9140 = 1001 0001 0100 0000
// 启用了 复位(15)，自协商(12)， Duplex_Mode(双工模式-8)    速度为 1000 Mb/s （6:13) 10

Q1：当使用100M的网速时，需要使用双工模式吗？

1.以太网端口的双工模式和速率

2.对以太网 10/100/1000Mb 半/全双工自动协商进行配置和验证

16‘9140 = 1011 0001 0000 0000
// 启用了 复位(15)，自协商(12)， Duplex_Mode(双工模式-8)    速度为 1000 Mb/s （6:13) 01

二、ARP

1.概念

1.1 ARP与以太网帧格式

ARP（Address Resolution Protocol），即地址解析协议，是根据 IP 地址（逻辑地址）获取 MAC 地址的一种 TCP/IP 协议。
MAC 地址在网络中表示网卡的 ID，每个网卡都需要并有且仅有一个 MAC 地址。在获取到目的 MAC 地址之后，将目的 MAC 地址更新至 ARP 缓存表中，称为 ARP 映射，下次通信时，可以直接从 ARP 缓存表中获取，而不用重新通过 ARP 获取 MAC 地址。但一般 ARP 缓存表会有过期时间，过期后需要重新通过 ARP协议进行获取。
以太网MAC --- IEEE 802.3

NOTE:以太网相邻两帧之间的时间间隔，即帧间隙（IFG， Interpacket Gap）。

帧间隙的时间就是网络设备和组件在接收一帧之后，需要短暂的时间来恢复并为接收下一帧做准备的时间， IFG 的最小值是 96 bit time，即在媒介中发送 96 位原始数据所需要的时间，在不同媒介中 IFG 的最小值是不一样的。不管 10M/100M/1000M 的以太网，两帧之间最少要有 96bit time，

IFG 的最少间隔时间计算方法如下：

10Mbit/s 最小时间为： $96\times 100ns = 9600ns$

100Mbit/s 最小时间为： $96\times 10ns = 960ns$

1000Mbit/s 最小时间为： $96\times 1ns = 96ns$

TCP/IP 协议不仅可以运行在以太网上，也可以运行在 FDDI(光纤分布式数据接口)和 WLAN（无线局域网）上。反过来，以太网的高层协议不仅可以是 TCP/IP 协议，也可以是 IPX 协议（互联网分组交换协议）等

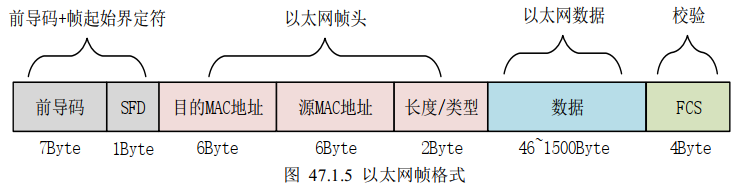

字段名	长度（字节）	作用
前导码（Preamble)	7	0,1交替同步码， 8'h55_55_55_55_55_55_55
帧起始界定符	1	固定值 8'd5
目的MAC地址	6	接收端物理MAC地址，MAC 地址从应用上可分为单播地址、组播地址和广播地址。单播地址：第一个字节的最低位为 0，比如 00-00-00-11-11-11，一般用于标志唯一的设备组播地址：第一个字节的最低位为 1，比如 01-00-00-11-11-11，一般用于标志同属一组的多个设备广播地址：所有 48bit 全为 1，即 FF-FF-FF-FF-FF-FF，它用于标志同一网段中的所有设备单播地址示例：00:1A:2B:3C:4D:5E（最低有效位为0）组播地址示例：01:1A:2B:3C:4D:5E（最低有效位为1）
源MAC地址	6	发送端物理 MAC 地址
长度/类型	2	当这两个字节的值小于 1536（十六进制为 0x0600）时，代表该以太网中数据段的长度；如果这两个字节的值大于 1536，则表示该以太网中的数据属于哪个上层协议，例如 0x0800 代表 IP 协议（网际协议）、 0x0806 代表 ARP 协议（地址解析协议）等。
数据	46~1500	以太网中的数据段长度最小 46 个字节，最大 1500 个字节（称 MTU，最大传输单元）
帧检验序列	4	通用的 CRC 标准有 CRC-8、 CRC-16、 CRC-32、 CRC-CCIT，其中在网络通信系统中应用最广泛的是 CRC-32 标准

1.2 ARP协议

ARP 协议分为 ARP 请求和 ARP 应答：

源主机发起查询目的 MAC 地址的报文称为 ARP 请求
目的主机响应源主机并发送包含本地 MAC 地址的报文称为 ARP 应答。

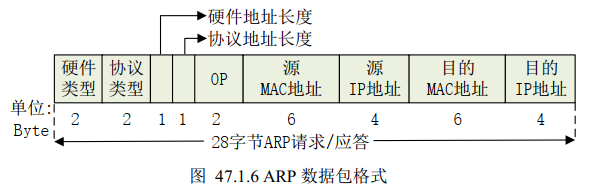

字段名	长度（字节）	作用
硬件类型	2	1 表示以太网地址
协议类型	2	ARP 协议的上层协议为 IP 协议，因此该协议类型为 IP 协议，其值为 0x0800
硬件地址长度	1	对于以太网上 IP 地址的 ARP 请求或者应答来说，该值为 6
协议地址长度	1	对于以太网上 IP 地址的 ARP 请求或者应答来说，该值为 4
OP（Opcode）	2	操作码，用于表示该数据包为 ARP 请求或者 ARP 应答。 1 表示 ARP 请求， 2 表示 ARP应答
源 MAC 地址	6	发送端的硬件地址
源 IP 地址	4	发送端的协议（IP）地址
目的 MAC 地址	6	接收端的硬件地址，在 ARP 请求时由于不知道接收端 MAC 地址，因此该字段为广播地址，即 48’hff_ff_ff_ff_ff_ff
目的 IP 地址	4	接收端的协议（IP）地址

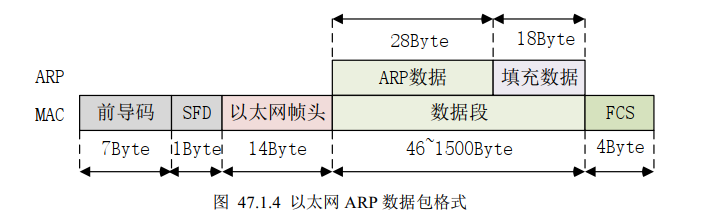

28 字节的 ARP 数据位于以太网帧格式的数据段。由于以太网数据段最少为 46 个字节，而 ARP 数据包总长度为 28 个字节，因此在 ARP 数据段后面需要填充 18 个字节的数据，以满足以太网传输格式的要求。这个填充的过程称为 Padding（填充），填充的数据可以为任意值，但一般为 0。

2.以太网MAC和PHY间的接口

以太网 MAC 和 PHY 之间常用的接口有MII、 RMII、 GMII、 RGMII 等

Mbps（Mb/s）的含义是兆比特每秒，指每秒传输的位数量（小写b代表bit）；
MB/s的含义是兆字节每秒，指每秒传输的字节数量（大写B代表Byte）；
1Mbps=125000字节/秒=122.070KB/秒=0.119MB/秒。

IEC标准规定如下：
1Byte=8bit；
1 KB = 1,024 Bytes；
1 MB = 1,024 KB= 1,048,576 Bytes；
1 GB = 1,024 MB= 1,048,576 KB= 1,073,741,824 Bytes；
1 TB = 1,024 GB= 1,048,576 MB= 1,073,741,824 KB= 1,099,511,627,776 Bytes；

接口名	说明	位宽	支持速率(Mbps)	时钟频率
MII（Medium Independent Interface）	媒体独立接口	4	10/100	25 MHz（100 Mpbs 传输下）
RMII（Reduced MII）	是 MII 的简化版	2		50 MHz（100 Mpbs 传输下）
GMII（Gigabit MII）	向下兼容 MII 接口	8	10/100/1000	125 MHz（1000 Mpbs 传输下）
RGMII（Reduced GMII）	是 GMII 的简化版	4	10/100/1000	在 1000Mbps 传输速率下，时钟频率为 125Mhz，在时钟的上下沿同时采样数据。在 100Mbps 和 10Mbps 通信速率下，为单个时钟沿采样。

在千兆以太网中，常用的接口为 RGMII 和 GMII 接口。 RGMII 接口的优势是同时适用于10M/100M/1000Mbps 通信速率，同时占用的引脚数较少。

但 RGMII 接口也有其缺点，就是在 PCB 布线时需要尽可能对时钟、控制和数据线进行等长处理，且时序约束相对也更为严格。

3. RGMII 接口

信号名	位宽	针对MAC侧	端口说明	作用
ETH_RXC	1	输入	接收数据参考时钟	1000Mbps 速率下，时钟频率为 125MHz，时钟为上下沿同时采样； 100Mbps 速率下，时钟频率为 25MHz； 10Mbps 速率下，时钟频率为 2.5MHz， ETH_RXC 由 PHY 侧提供
ETH_RXCTL	1	输入	接收数据控制信号
ETH_RXD	4	输入	四位并行的接收数据线
ETH_TXC	1	输出	发送参考时钟	1000Mbps 速率下，时钟频率为 125MHz，时钟为上下沿同时采样： 100Mbps速率下，时钟频率为 25MHz； 10Mbps 速率下，时钟频率为 2.5MHz， ETH_TXC 由 MAC 侧提供
ETH_TXCTL（ETH_TXEN）	1	输出	发送数据控制信号
ETH_TXD	4	输出	四位并行的发送数据线
ETH_RESET_N	1	输出	PHY 芯片硬件复位信号	低电平有效
ETH_MDC	1	输出	数据管理时钟（Management Data Clock）	该引脚对 ETH_MDIO 信号提供了一个同步的时钟
ETH_MDIO	1	输出	数据输入/输出管理（Management Data Input/Output）	该引脚提供了一个双向信号用于传递管理信息

由于 PHY 芯片的内部寄存器在默认配置下（自动协商模式）也可以正常工作，因此本次实验没有对 MDIO 接口进行读写操作，只用到了以太网的 RGMII 接口信号和复位信号

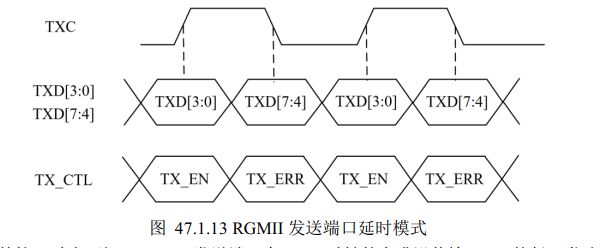

ETH_TXC 和 ETH_RXC 的时钟频率为 125Mhz，采用上下沿 DDR（Double Data Rate）的方式在一个时钟周期内传输 8 位数据信号，即上升沿发送/接收低 4位数据，下降沿发送/接收高 4 位数据
ETH_TXCTL 和 ETH_RXCTL 控制信号
- 采用 DDR 的方式在一个时钟周期内传输两位控制信号，即上升沿发送/接收数据使能（TX_EN/RX_ DV）信号，下降沿发送/接收使能信号与错误信号的异或值（TX_ERR xor TX_EN、 RX_ERR xor RX_DV）
- 当 RX_DV 为高电平（表示数据有效）， RX_ERR 为低电平（表示数据无错误），则异或的结果值为高电平，因此只有当 ETH_RXCTL和 ETH_TXCTL 信号的上下沿同时为高电平时，发送和接收的数据有效且正确。

3.1 时序

3.2 Xilinx原语

原语是 Xilinx 器件底层硬件中的功能模块，它使用专用的资源来实现一系列的功能。相比于 IP 核，原语的调用方法更简单，但是一般只用于实现一些简单的功能

**BUFG : **全局缓冲， BUFG 的输出到达 FPGA 内部的 IOB、 CLB、块 RAM 的时钟延迟和抖动最小

BUFG BUFG_inst (
.O(O), // 1-bit output: Clock output
.I(I) // 1-bit input: Clock input
);

**BUFR : **BUFR 是 regional 时钟网络，它的驱动范围只能局限在一个 clock region 的逻辑。 BUFR 相比 BUFG 的最大优势是偏斜和功耗都比较小。

BUFIO： BUFIO 是 IO 时钟网络，其独立于全局时钟资源，适合采集源同步数据。它只能驱动 IO Block里面的逻辑，不能驱动 CLB 里面的 LUT， REG 等逻辑。 BUFIO 原语模板如下：

BUFIO BUFIO_inst (
.O(O), // 1-bit output: Clock output (connect to I/O clock loads)
.I(I) // 1-bit input: Clock input (connect to an IBUF or BUFMR).
);

BUFIO 在采集源同步 IO 数据时，提供非常小的延时，因此非常适合采集比如 RGMII 接收侧的数据，但是由于其不能驱动 FPGA 的内部逻辑，因此需要 BUFIO 和 BUFG 配合使用，以达到最佳性能。

ETH_RXC的时钟经过 BUFIO，用来采集端口数据； ETH_RXC 经过 BUFG，用来作为除端口采集外的其他模块的操作时钟。

单边沿取样（Single-Duty Ratio , SDR）

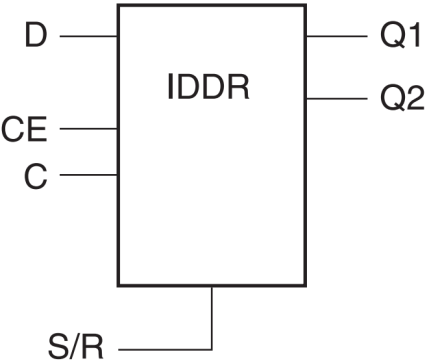

**IDDR : **在 7 系列设备的 ILOGIC block 中有专属的 registers 来实现 input double-data-rate(IDDR) registers，将输入的上下边沿 DDR 信号，转换成两位单边沿 SDR 信号

C：输入的同步时钟；
D：输入的 1 位 DDR 数据；
Q1 和 Q2：分别是“C”时钟上升沿和下降沿同步输出的 SDR 数据。
CE：时钟使能信号；
S/R：置位/复位信号，这两个信号不能同时拉高。

IDDR #(
.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE", "SAME_EDGE"
// or "SAME_EDGE_PIPELINED"
.INIT_Q1(1'b0), // Initial value of Q1: 1'b0 or 1'b1
.INIT_Q2(1'b0), // Initial value of Q2: 1'b0 or 1'b1
.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst (
.Q1(Q1), // 1-bit output for positive edge of clock
.Q2(Q2), // 1-bit output for negative edge of clock
.C(C), // 1-bit clock input
.CE(CE), // 1-bit clock enable input
.D(D), // 1-bit DDR data input
.R(R), // 1-bit reset
.S(S) // 1-bit set
);

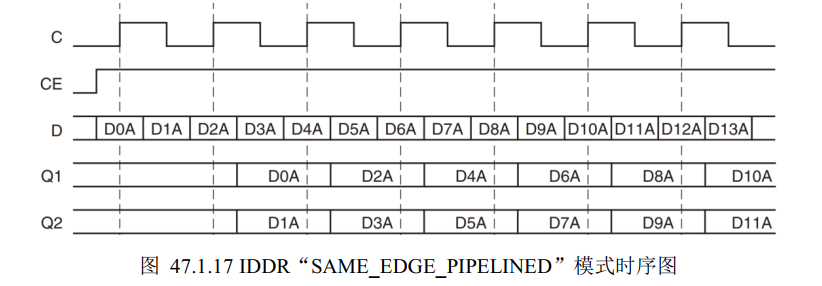

SAME_EDGE_PIPELINED 模式下，在时钟的上升沿输出 Q1 和 Q2， Q1 和 Q2 虽然在同一个 cycle 输出，但整体延时了一个时钟周期。在使用 IDDR 时，一般采用此种模式。

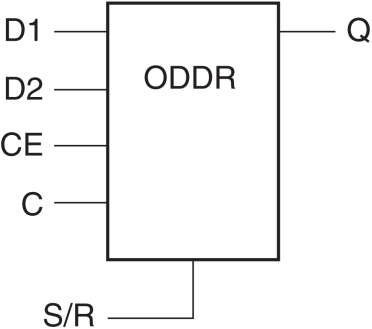

**ODDR : **通过 ODDR 把两路单端的数据合并到一路上输出，上下沿同时输出数据，上升沿输出 a 路，下降沿输出 b 路；如果两路输入信号一路固定为 1，另外一路固定为 0，那么输出的信号实际上是时钟信号。

C：输入的同步时钟；
Q：输出的 1 位 DDR 数据；
D1 和 D2：分别是“C”时钟上升沿和下降沿同步输入的 SDR 数据。
CE：时钟使能信号；
S/R：置位/复位信号，这两个信号不能同时拉高。

ODDR #(
.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE" or "SAME_EDGE"
.INIT(1'b0), // Initial value of Q: 1'b0 or 1'b1
.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC"
) ODDR_inst (
.Q(Q), // 1-bit DDR output
.C(C), // 1-bit clock input
.CE(CE), // 1-bit clock enable input
.D1(D1), // 1-bit data input (positive edge)
.D2(D2), // 1-bit data input (negative edge)
.R(R), // 1-bit reset
.S(S) // 1-bit set
);

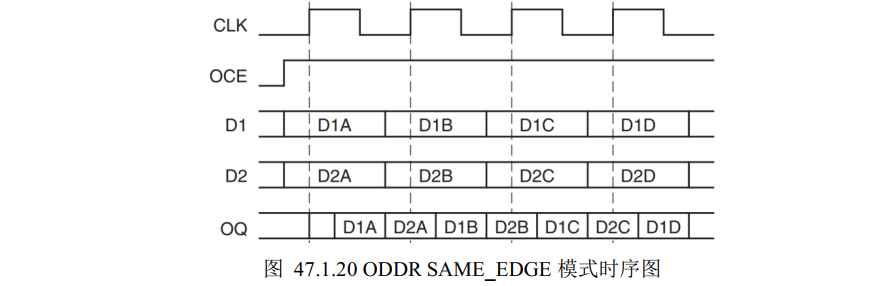

此种模式下，数据可以在相同的时钟边沿输出到 Q，一般采用此种模式。

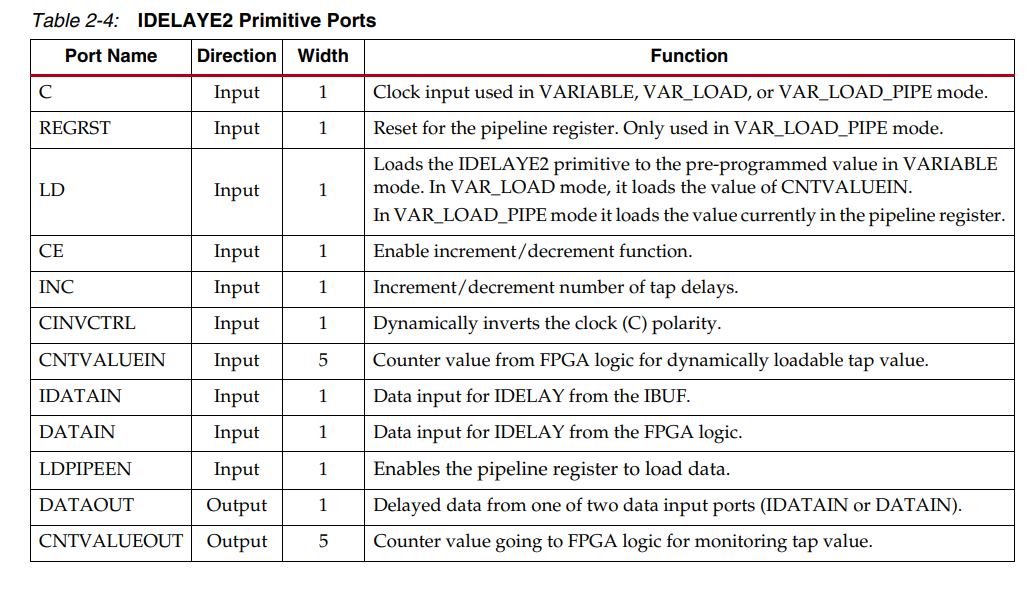

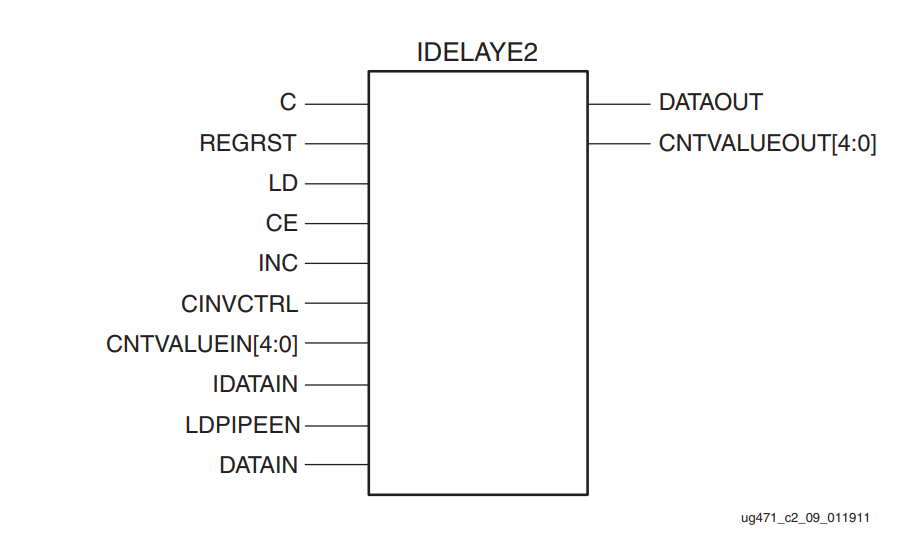

**IDELAYE2 ：**IO 延时原语，用于在信号通过引脚进入芯片内部之前，进行延时调节，一般高速端口信号由于走线延时等原因，需要通过 IDELAYE2 原语对数据做微调。

ug471_7Series_SelectIO.pdf

3. ARP测试

使用领航者 ZYNQ 开发板上的 PL 端以太网接口，和上位机实现 ARP 请求和应答的功能。当上位机发送 ARP 请求时，开发板返回 ARP 应答数据。当按下开发板的触摸按键时，开发板发送 ARP请求，此时上位机返回应答数据。

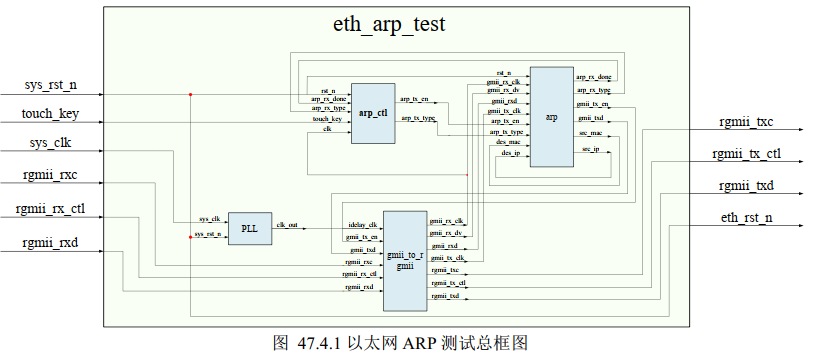

3.1 整体模块

系统时钟经过 PLL 时钟模块后，输出 200Mhz 的时钟，用于 IDELAYCTRL 原语的参考时钟；

GMII TO RGMII 模块负责双沿（ DDR）数据和单沿（SDR）数据之间的转换；

ARP 顶层模块实现了以太网 ARP 数据包的接收、发送以及 CRC 校验的功能；

ARP 控制模块根据输入的按键触摸信号和接收到的 ARP 请求信号，控制 ARP 顶层模块发送 ARP 请求或者 ARP 应答。

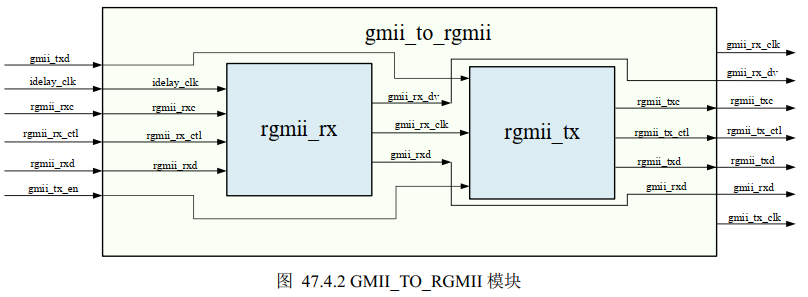

3.2 gmii_to_rgmii

通过调用 BUFG、 BUFIO、 IDDR、 IDELAYCTRL 和 IDELAY2 原语，实现了 RGMII接口输入的 DDR 数据(双边沿）到 SDR 数据（单边沿）的转换

GMII（Gigabit MII）	向下兼容 MII 接口	8	10/100/1000	125 MHz（1000 Mpbs 传输下）
RGMII（Reduced GMII）	是 GMII 的简化版	4	10/100/1000	在 1000Mbps 传输速率下，时钟频率为 125Mhz，在时钟的上下沿同时采样数据。在 100Mbps 和 10Mbps 通信速率下，为单个时钟沿采样。

rgmii_rx模块：

时钟专用引脚输入的 rgmii_rxc 时钟经过 BUFG 后，得到 rgmii_rxc_bufg（gmii_rx_clk），该时钟为全局缓冲时钟，其到达 FPGA 内部的 IOB、 CLB、块 RAM 的时钟延迟和抖动非常小，为其他模块提供操作时钟；
rgmii_rxc 时钟也经过 BUFIO，专门用于采集 IO 端口的数据；
rgmii_rx_ctl 控制信号和 4 位 rgmii_rxd 数据先经过 IDELAY2 进行延时，再经过 IDDR 将双沿 1 位数据转换成单沿两位数据。

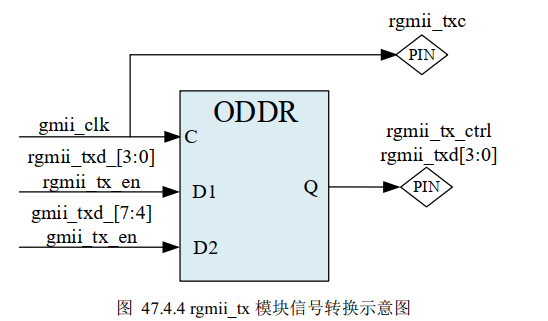

rgmii_tx模块：

gmii_tx_en 数据使能信号和 8 位 gmii_txd 数据经过 ODDR 将单沿 2 位数据转换成双沿 1 位数据

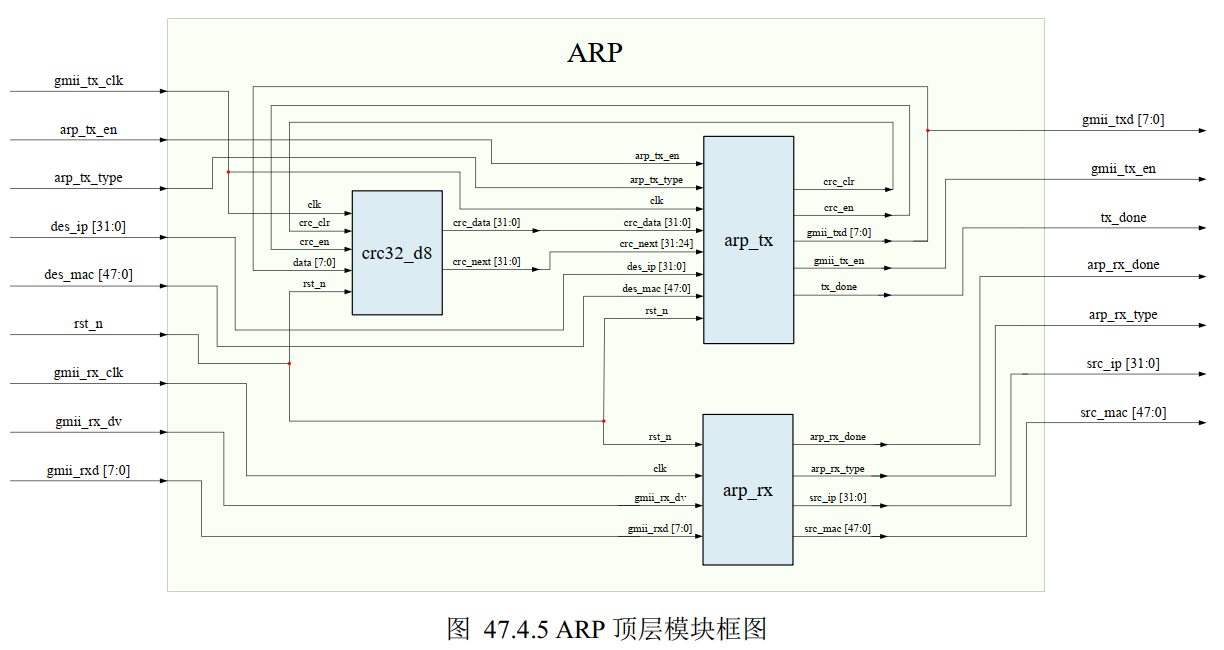

3.3 arp模块

仅对发送arp请求进行了校验

关于发送接收模块

ARP 的数据包格式包括前导码+SFD、以太网帧头、 ARP 数据（包括填充部分数据）和 CRC 校验。在接收以太网数据的过程中，这些不同部分的数据可以刚好对应状态机的不同状态位，因此我们可以通过状态机来解析以太网的数据。

关于CRC冗余校验

CRC32 校验在 FPGA 实现的原理是线性反馈移位寄存器，其思想是各个寄存器储存着上一次 CRC32 运算的结果，寄存器的输出即为 CRC32 的值
CRC 校验的源代码可直接通过网页生成工具直接下载，网址： http://www.easics.com/webtools/crctool

发送模块的 CRC 校验是由 crc32_d8 模块完成的，发送模块将输入的crc 的计算结果每 4 位高低位互换，按位取反发送出去

st_crc      : begin                          //发送CRC校验值
			gmii_tx_en <= 1'b1;
			cnt <= cnt + 1'b1;
if(cnt == 6'd0)
			gmii_txd <= {~crc_next[0], ~crc_next[1], ~crc_next[2],~crc_next[3],
									 ~crc_next[4], ~crc_next[5], ~crc_next[6],~crc_next[7]};
else if(cnt == 6'd1)
			gmii_txd <= {~crc_data[16], ~crc_data[17], ~crc_data[18],
                   ~crc_data[19], ~crc_data[20], ~crc_data[21],
                   ~crc_data[22],~crc_data[23]};
else if(cnt == 6'd2) begin
     gmii_txd <= {~crc_data[8], ~crc_data[9], ~crc_data[10],
                  ~crc_data[11],~crc_data[12], ~crc_data[13],
                  ~crc_data[14],~crc_data[15]};
     end
else if(cnt == 6'd3) begin
     gmii_txd <= {~crc_data[0], ~crc_data[1], ~crc_data[2],~crc_data[3],
                  ~crc_data[4], ~crc_data[5], ~crc_data[6],~crc_data[7]};
     tx_done_t <= 1'b1;
     skip_en <= 1'b1;
     cnt <= 1'b0;
end
else;
end

三、ICMP

ICMP 协议是一种面向无连接的协议，用于传输出错报告控制信息，它是一个非常重要的协议，它对于网络安全具有极其重要的意义。

它属于网络层协议，主要用于在主机与路由器之间传递控制信息，包括报告错误、交换受限控制和状态信息等。当遇到 IP 数据无法访问目标、 IP 路由器无法按当前的传输速率转发数据包等情况时，会自动发送 ICMP 消息。

ping 和 tracert 是两个常用网络管理命令， ping 用来测试网络可达性， tracert 用来显示到达目的主机的路径。 ping 和 tracert 都利用 ICMP 协议来实现网络功能，它们是把网络协议应用到日常网络管理的典型实例。

ICMP是一个“错误侦测与回报机制” ，其目的就是让我们能够检测网路的连线状况，也能确保连线的准确性。

当路由器在处理一个数据包的过程中发生了意外，可以通过 ICMP 向数据包的源端报告有关事件。

其功能主要有：侦测远端主机是否存在，建立及维护路由资料，重导资料传送路径（ ICMP 重定向），资料流量控制。 ICMP 在沟通之中，主要是透过不同的类别(Type)与代码(Code)让机器来识别不同的连线状况。

1.概念

1.1 IP协议

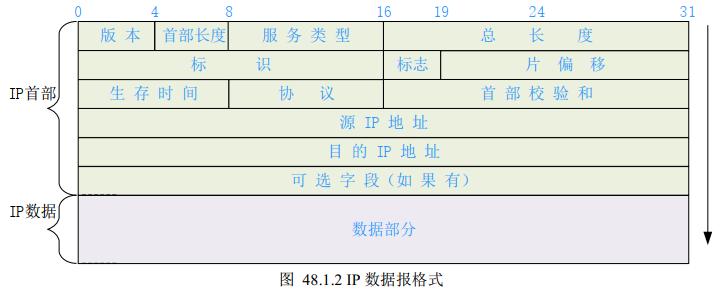

IP 协议是 TCP/IP 协议簇中的核心协议，也是 TCP/IP 协议的载体， IP 协议规定了数据传输时的基本单元和格式

字段名	作用
版本	4 位 IP 版本号（Version），这个值设置为二进制的 0100 时表示 IPv4，设置为 0110 时表示 IPv6，目前使用比较多的 IP 协议版本号是 4
首部长度	表示 IP 首部一共有多少个 32 位（4 个字节）。在没有可选字段时， IP 首部长度为 20 个字节，因此首部长度的值为 5
服务类型	8 位服务类型（TOS， Type of service），该字段被划分成两个子字段： 3 位优先级字段（现在已经基本忽略掉了）和 4 位 TOS 字段，最后一位固定为 0。服务类型为 0 时表示一般服务
总长度	16 位 IP 数据报总长度（Total Length），包括 IP 首部和 IP 数据部分，以字节为单位。我们利用 IP 首部长度和 IP 数据报总长度，就可以知道 IP 数据报中数据内容的起始位置和长度。由于该字段长16bit，所以 IP 数据报最长可达 65535 字节
标识	16 位标识（Identification）字段，用来标识主机发送的每一份数据报。通常每发送一份报文它的值就会加 1
标志	3 位标志（Flags）字段，第 1 位为保留位；第 2 位表示禁止分片（1 表示不分片 0：允许分片）；第 3 位标识更多分片（除了数据报的最后一个分片外，其它分片都为 1）
片偏移	13 位片偏移（Fragment Offset），在接收方进行数据报重组时用来标识分片的顺序
生存时间	8 位生存时间字段， TTL（Time To Live）域防止丢失的数据包在无休止的传播，一般被设置为 64 或者 128
协议	8 位协议（Protocol）类型，表示此数据报所携带上层数据使用的协议类型， ICMP 为 1， TCP 为6， UDP 为 17
首部校验和	16 位首部校验和（Header Checksum），该字段只校验数据报的首部，不包含数据部分；校验 IP 数据报头部是否被破坏、篡改和丢失等
源 IP 地址	32 位源 IP 地址（Source Address），即发送端的 IP 地址，如 192.168.1.123
目的 IP 地址	32 位目的 IP 地址（Destination Address），即接收端的 IP 地址，如 192.168.1.102
可选字段	数据报中的一个可变长度的可选信息，选项字段以 32bit 为界，不足时插入值为 0 的填充字节，保证 IP 首部始终是 32bit 的整数倍

IP首部校验和的计算方法：

详见 > https://www.cnblogs.com/colourfire/p/15149347.html

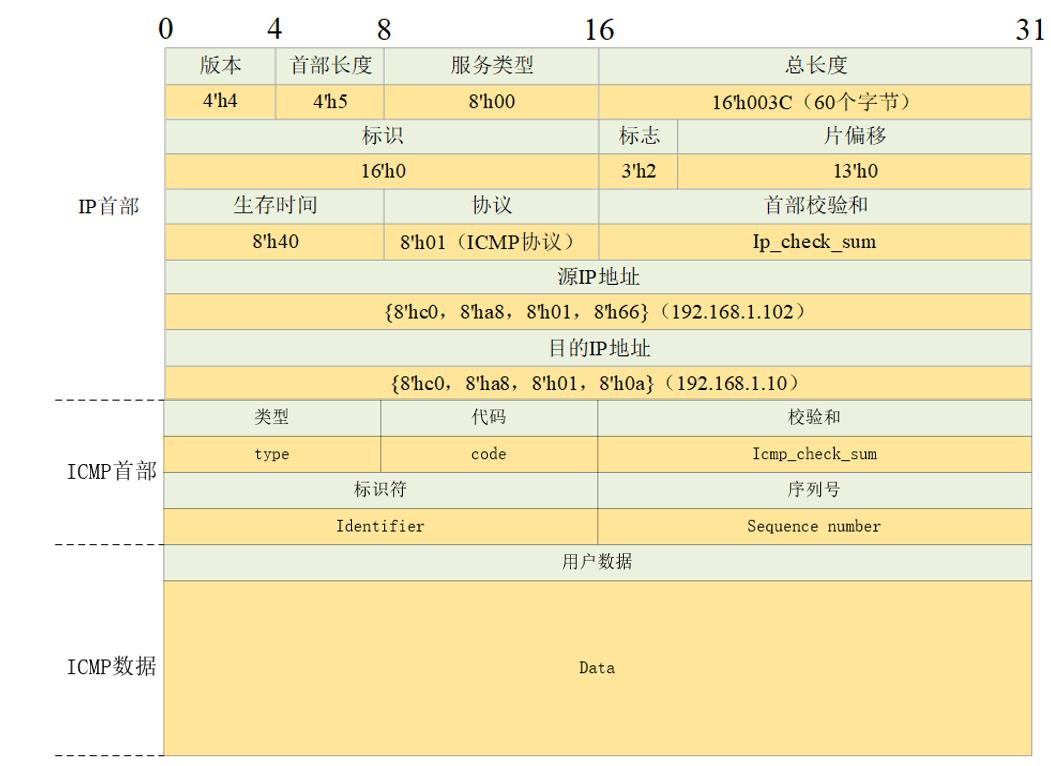

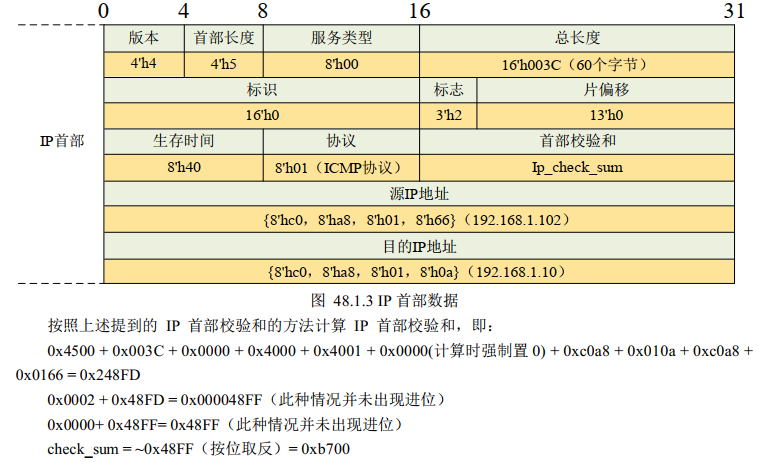

使用 IP 协议发送一个 IP 数据报总长度为 60 个字节（有效数据为 40 个字节）的数据包，发送端 IP 地址为 192.168.1.10，接收端 IP 地址为 192.168.1.102，则 IP 首部数据如下：

1.2 ICMP协议

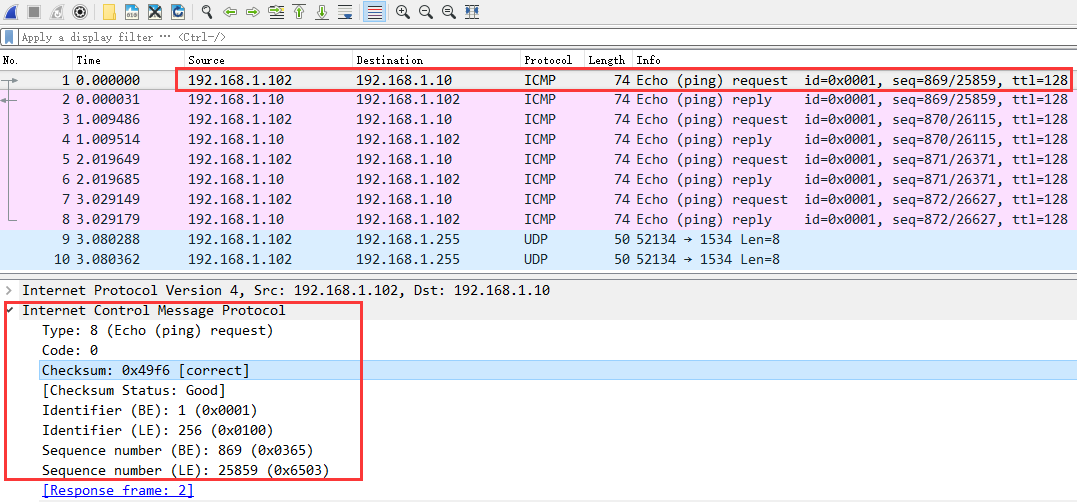

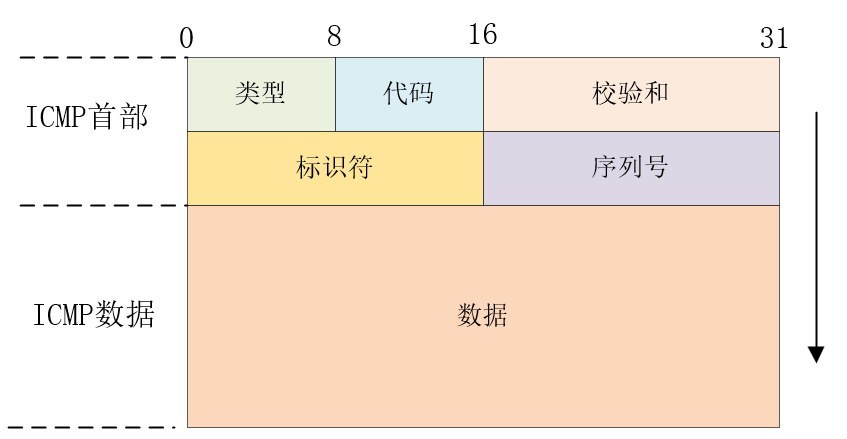

ICMP 报文包含在 IP 数据报中，属于 IP 的一个用户， IP 头部就在 ICMP 报文的前面，所以一个 ICMP报文包括 IP 头部、 ICMP 头部和 ICMP 报文， IP 头部的 Protocol 值为 1 就说明这是一个 ICMP 报文

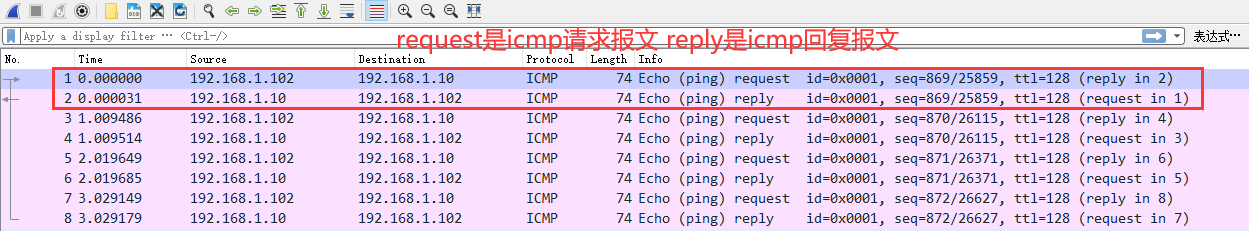

什么是ICMP

字段名	说明	常用值
类型(type)	用于标识错误类型的差错报文或者查询类型的报告报文	类型 0，代码 0：表示回显应答(ping 应答)；类型 8，代码 0：表示回显请求(ping 请求)；类型 11，代码 0：超时；
代码(code)	根据 ICMP 差错报文的类型，进一步分析错误的原因，代码值不同对应的错误也不同，	类型 3，代码 0：网络不可达；类型 3，代码 1：主机不可达；类型 5，代码 0：重定向 .....（还有很多）
校验和(checksum)	校验的方法同上述 IP 首部校验和的方法一致
标识符 (Identifier)	对于每一个发送的数据报进行标识
序列号(Sequence number)	对于发送的每一个数据报文进行编号，比如：发送的第一个数据报序列号为 1，第二个序列号为 2
数据(Data)	具体的ICMP 数据

2. 硬件实现

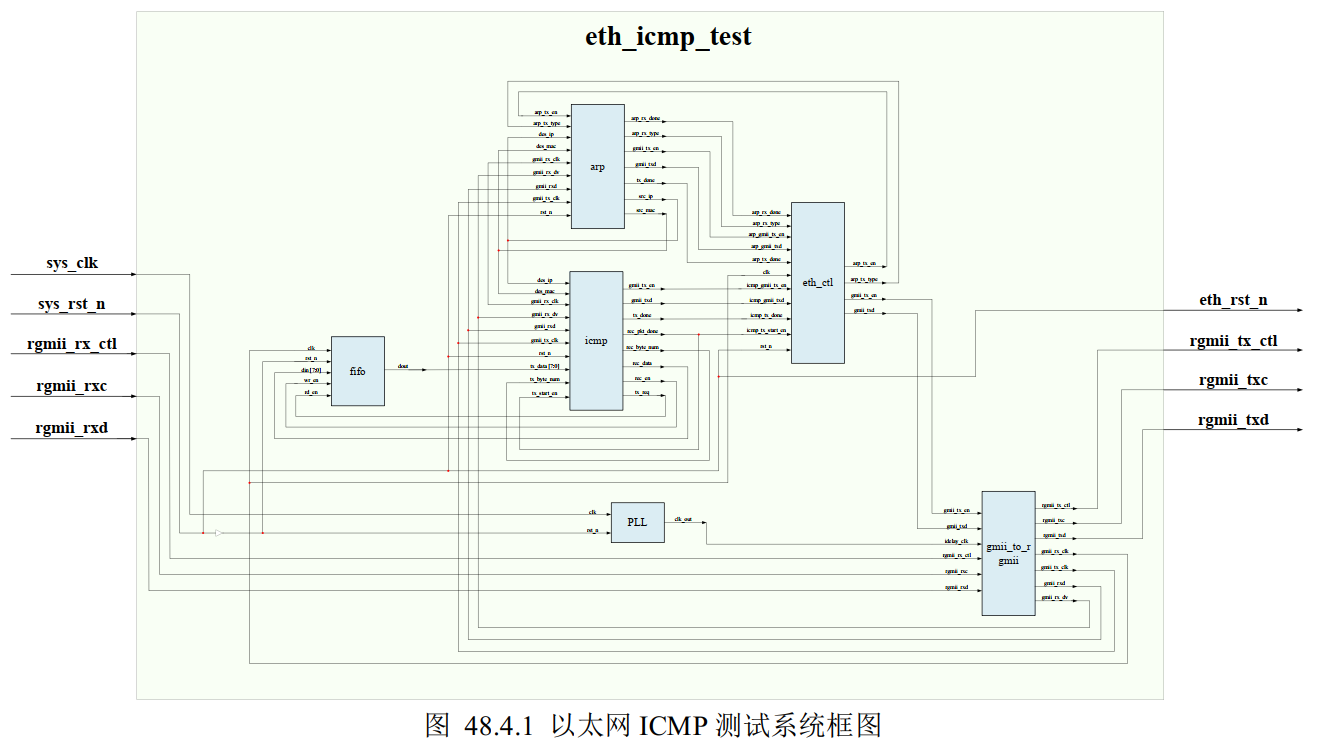

2.1 总体模块

GMII 接收侧的引脚同时连接至 ARP 顶层模块和 ICMP顶层模块，这个两个模块会分别根据 ARP 协议和 ICMP 协议解析数据。

而 GMII 发送侧引脚只能和 ARP 顶层模块和 ICMP 顶层模块的其中一个连接，因此以太网控制模块会根据当前接收到的协议类型，选择切换GMII 发送侧引脚和 ARP 顶层模块或者 ICMP 顶层模块连接。

除此之外，以太网控制模块根据输入的 ARP接收的类型，控制 ARP 顶层模块返回 ARP 应答信号。以太网单次会接收到大量数据，因此本次实验需要一个 FIFO 模块用来缓存数据，由于本次实验所使用的 GMII 接收时钟和 GMII 发送时钟实际上为同一个时钟，因此这里使用的是同步 FIFO。

2.2 ICMP模块

对于接收模块：
解析顺序：前导码+帧起始界定符→以太网帧头→IP 首部→ICMP 首部→ICMP 数据（有效数据） →接收结束
- 三段式状态机完成数据读取外，注意在在中间状态如前导码错误、 MAC 地址错误、协议类型错误、 ICMP 协议错误以及 IP 地址错误时，需要等待一个单包数据发送完毕结束，再开启新的接收。
对于发送模块：
发送顺序：前导码+帧起始界定符→以太网帧头→IP 首部→ICMP 首部→ICMP 数据（有效数据） →CRC 校验

2.3 控制模块

实现以太网协议的的一个切换，我们可以定义一个寄存器来进行 ARP 以及 ICMP协议的一个切换

四、UDP

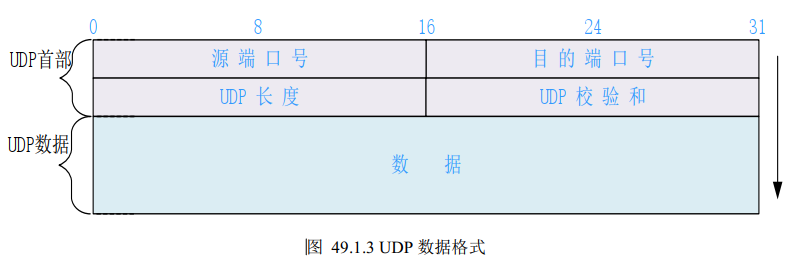

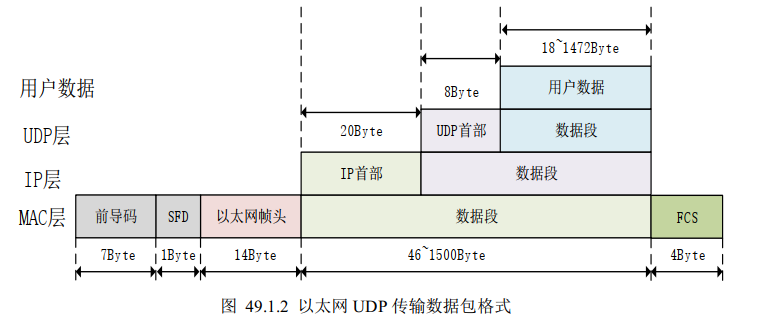

概述

内容	说明
源端口号	16 位发送端端口号，用于区分不同服务的端口，端口号的范围从 0 到 65535
目的端口号	16 位接收端端口号
UDP 长度	16 位 UDP 长度，包含 UDP 首部长度+数据长度，单位是字节（byte）
UDP 校验和	16 位 UDP 校验和

TCP 协议设计之初是根据软件灵活性设计的，如果使用硬件逻辑实现，工程量会十分巨大，而且功能和性能无法得到保证，因此， TCP 协议设计并不适合使用硬件逻辑实现。 UDP 协议是一种不可靠传输，发送方只负责数据发送出去，而不管接收方是否正确的接收。在很多场合，是可以接受这种潜在的不可靠性的，例如视频实时传输显示等。

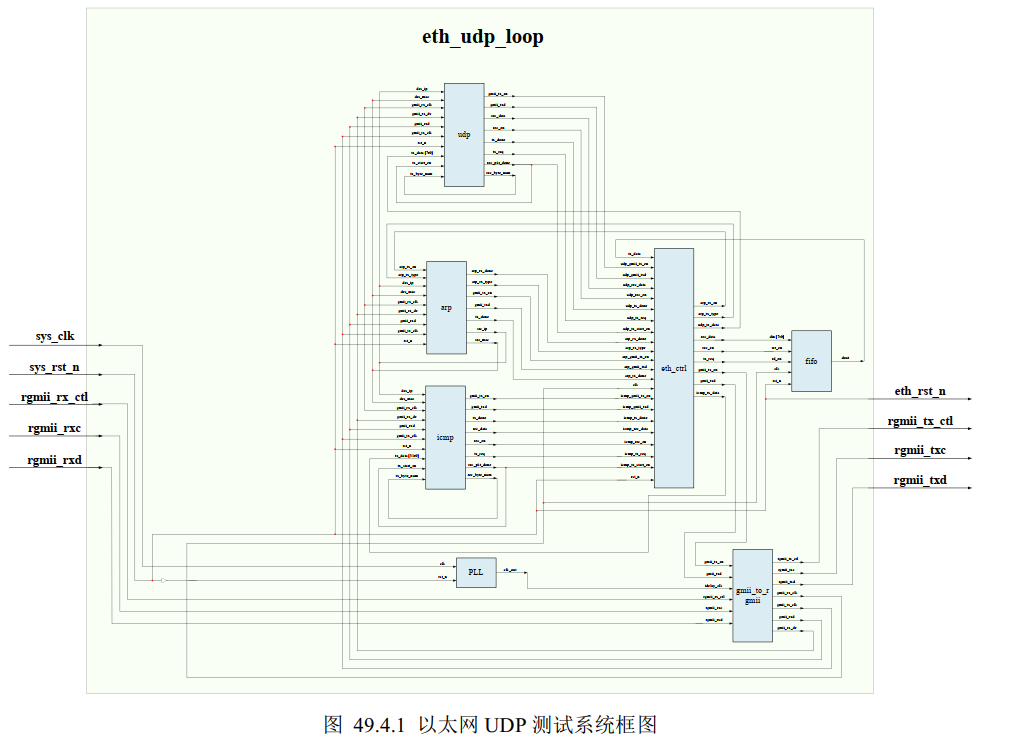

整体模块

通过以太网控制模块来控制 ICMP ，UDP，arp 协议的切换

贡献者

happy-cmd
