03.数字系统设计

1.常见概念

数字信号处理：即用于数字信号传输中所必须的滤波、变换、加密、解密、编码、解码、纠错码、压缩、解压缩灯操作。

处理的本质都是数学运算。

数据结构：解决特定问题的相应模型。

算法：解决特定问题的有序步骤。

数字处理系统：

• 非实时系统
• 实时系统
  • 难点：
    • 并行快速算法
    • 电路实现问题
    • 功耗和算法性能等开销的权衡

2.设计流程

2.1 old？

1. 查用器件手册
2. 选择合适的微处理器和电路芯片
3. 设计面包板和线路板
4. 调试
5. 定型
6. 设计复杂的系统

2.2 10年左右

1. 选用合适的EDA仿真工具

2. 选用合适的电路图输入和HDL编辑工具

3. 逐个编写可综合HDL模块

4. 逐个编写HDL测试模块

5. 逐个做Verilog HDL 电路逻辑仿真

6. 编写Verilog HDL总测试模块

7. 系统电路逻辑总仿真

8. 选用合适的基本逻辑元件库和宏库

9. 租用或购买必要的IP核

10. 选用合适的综合器

    吧verilog模块描述的逻辑按照“面积、功耗、延时”等约束变为门级结构描述的模块

11. 进行综合得到门级电路结构

12. 布局布线，得到时延文件

13. 后仿真

14. 定型，FPGA编码orASCI投片

2.3 拼接？

电路IC化

3.Verilog 硬件描述语言

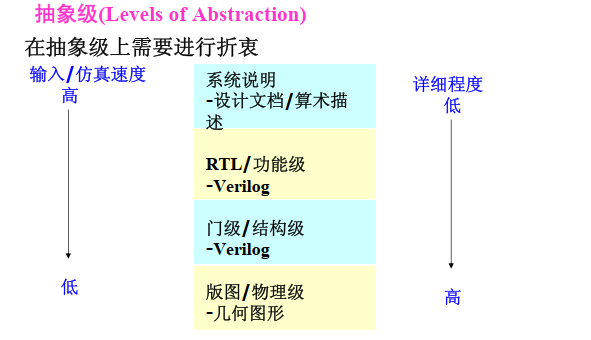

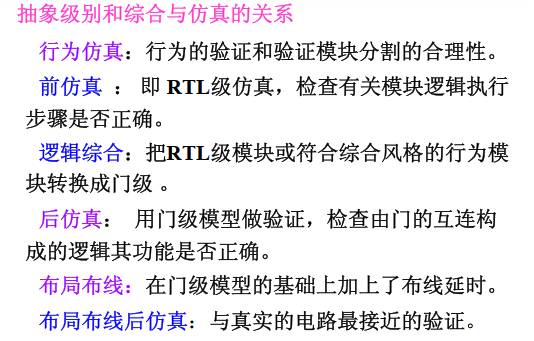

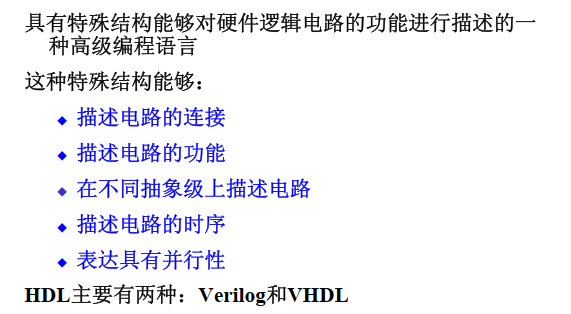

4. 反相器-硬件实现流程

1. RTL代码

module inverter(A,Y);
input A;
output Y;
reg Y
assign Y=~A;
endmodule

2. 综合后网表文件中的门级描述

module inverter(A,Y);
input A;
output Y;
not u1(Y,A);
endmodule

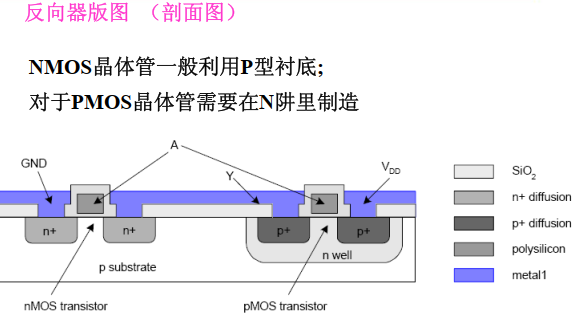

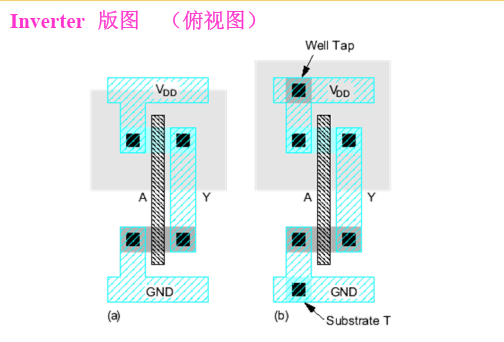

3. 版图





4. 晶圆上操作（略）

   https://blog.csdn.net/Carol0630/article/details/124056899

5. 用CMOS实现Y=AB+C电路与版图
