06.实践-Zynq7000-PS侧

Mr.Wenxin2025年4月1日大约 20 分钟

06.实践-Zynq7000-PS侧

PS （ZYNQ包含 ARM硬核，Block design中进行配置）
microbiaze 使用PL资源构建软核

XSA：xilinx Support Archive 硬件组件/硬件平台文件；

包含了处理器配置信息、外设的连接信息和器件初始化代码等等

域（Domain）：提供了应用程序运行的环境，比如OS（操作系统）或者BSP；

BSP（Board Support Packet）：板级支持包，如底层硬件和应用程序沟通的桥梁；

1.最小系统总结

什么是最小系统？

是系统正常工作的最小条件
是其他系统建立的基础

最小系统只包含PS端，不包含PL端

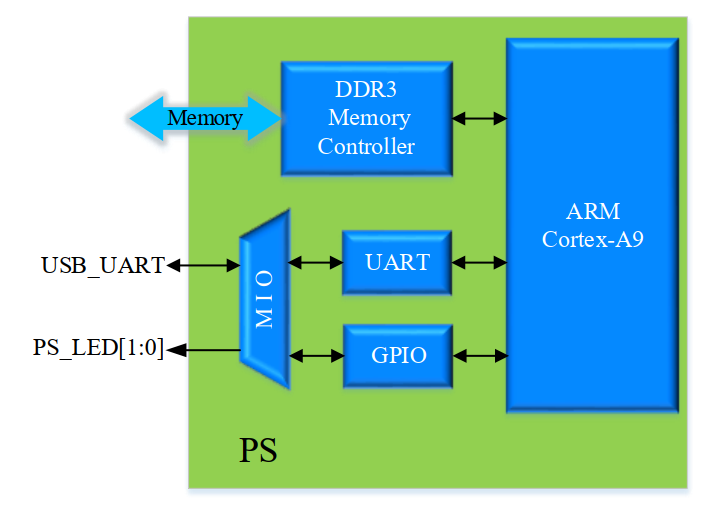

ZYNQ最小系统

ARM Cortex-A9 （CPU)
DDR3 Memory Controller （存储器控制器）
UART -- MIO -- USB UART

MPSoC最小系统

ARM Cortex-A53
DDR4 Memory Controller
UART -- MIO --- USB UART

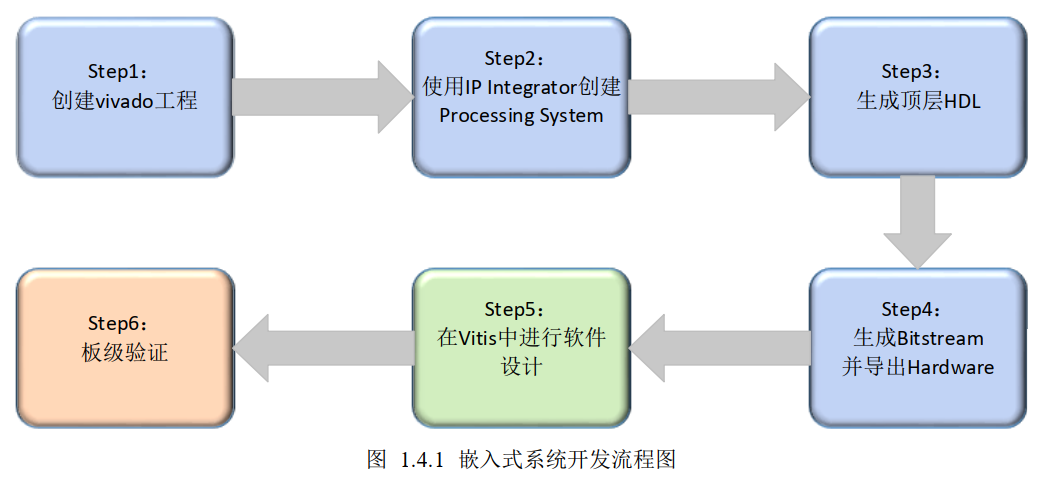

嵌入式系统开发流程

创建Vivado工程
使用IP Intergrator 创建 Processing System
1. Block Design 里面添加PS处理器，对PS处理器做配置
2. ARM硬核处理器的性能远高于Microblaze软核，（试用其需要消耗FPGA的PL逻辑资源）
生成顶层HDL
1. 对BlockDesign做例化
2. PS引脚的IO约束不需要用户手动创建XDC文件
(生成Bitstream)并导出Hardware
1. XSA：硬件组件/硬件平台文件
  包含了处理器配置信息、外设的连接信息和器件
  为Vitis/Petalinux工作提供硬件组件

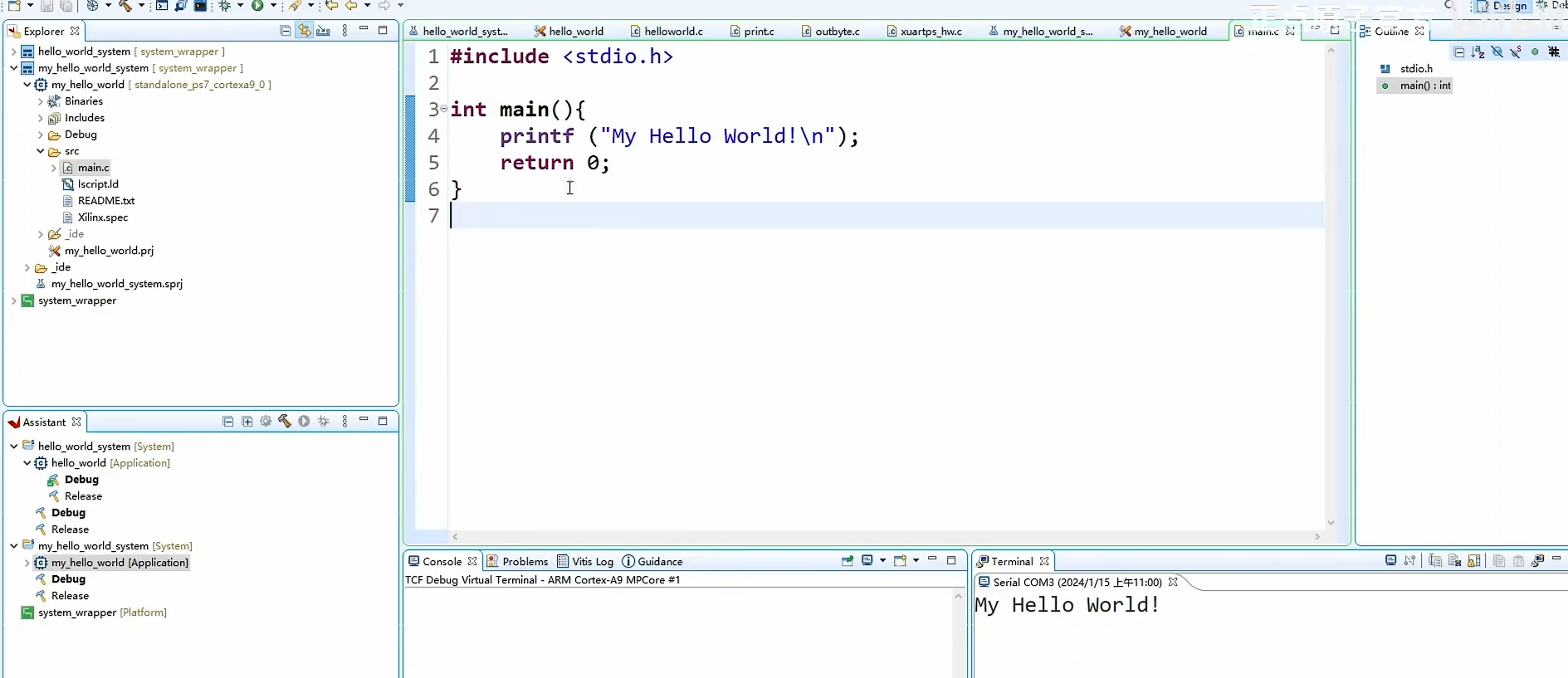

在Vitis中进行软件设计
1. Platform（平台）：平台提供了硬件信息和软件配置
2. Domain(域)：提供了应用程序运行的环境，可以是BSP(板机支持包)或OS(操作系统)
3. Applcation（应用）：用户应用程序
4. System Project(系统工程)：系统工程是个容器，里面包含1个或多个App，这些app运行在同一个平台的不同domains
  上，且在同一时间运行
5. Workspace（工作空间）：里面可以包含任意多个Platform和System Project
6. 板级验证：注意防静电处理，尤其是冬天天气干燥，容易击坏开发板的IO引脚

2.GPIO 总结(MIO-控制LED)

2.1 简介

2.1.1 是什么

General Purpose I/O

是ZYNQ PS端的一个IO外设，用于观测（Input）和控制（Output）器件引脚的状态

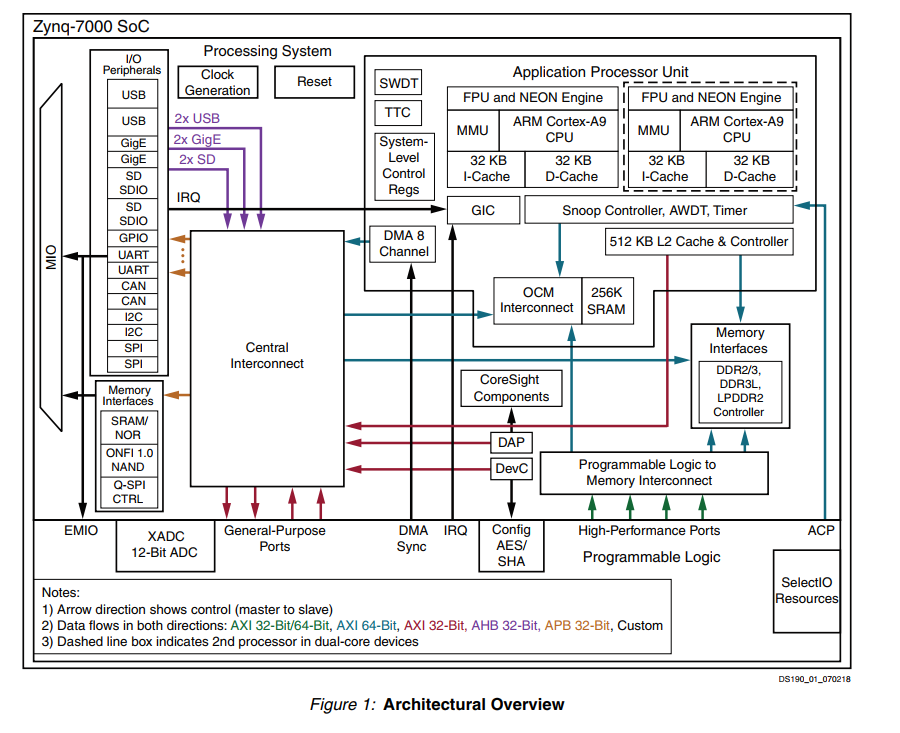

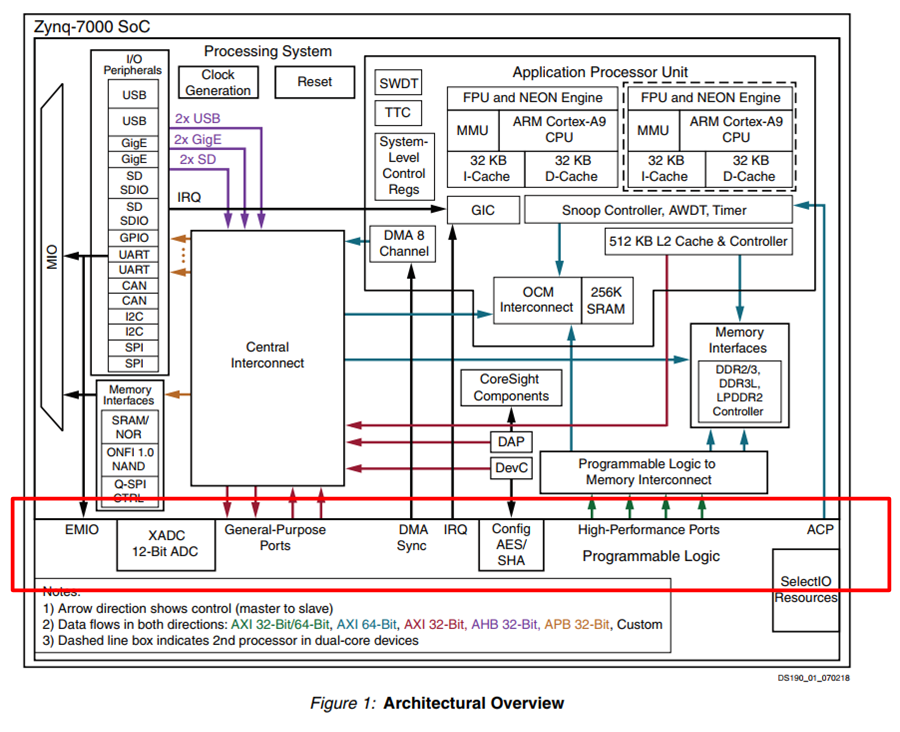

框图

PL可编程逻辑（FPGA）
- 可编程部分
- XADC
- Config AES/SHA 配置加密相关
- selectIO 连接PL端引脚和用户端逻辑
- General-Purpose 通用目的接口
- High-Performance Ports 高性能接口
PS处理系统
- APU
- Memory Interface
  - 动态（DDR3)
  - 静态（仅能连接到MIO，无法连接到EMIO）

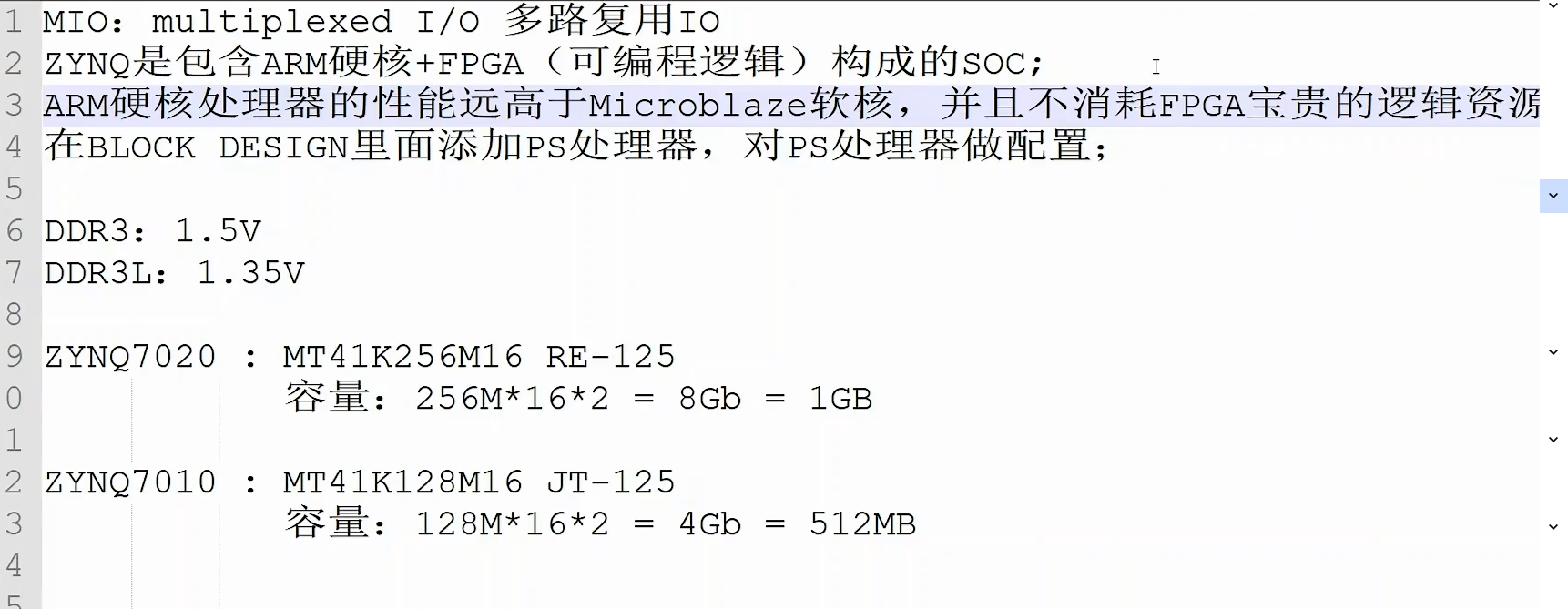

  zynq最大支持1GB的动态存储
- IO peripherals(IOP)
  - USB
  - GigE（千兆以太网）
  - SD/SDIO（控制TF卡，emmc）
  - GPIO
  - ......
- Interconnect
  - Central Interconnect
  - PL到内存
    (egPL侧控制DDR3)
  - OCM Interconnect
  - DMA(直接内存访问)
    - 实现对大量数据的搬移
      - 内存到内存
      - 内存到外设
MIO 多路复用IO
实现将来自PS外设和惊天存储器接口的访问多路复用到PS引脚上

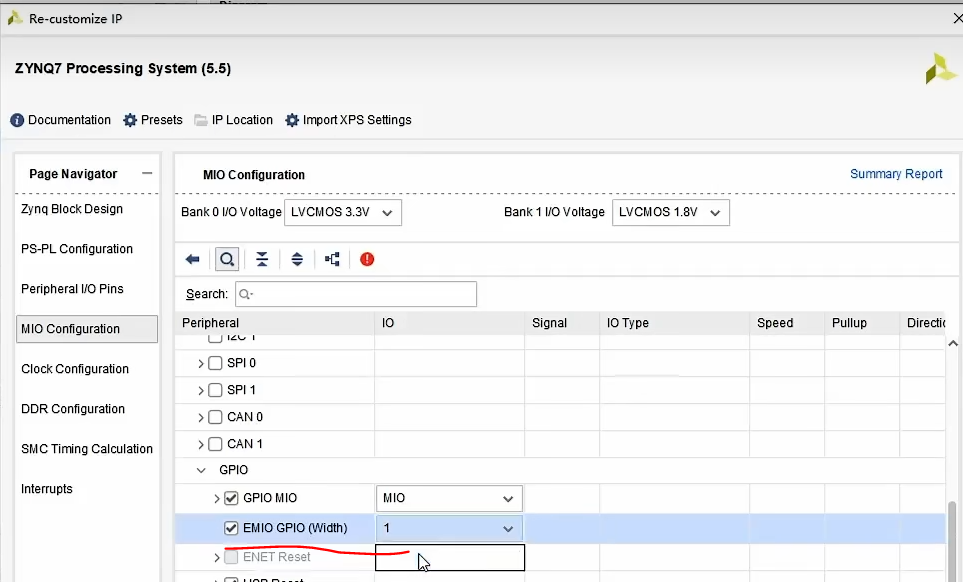

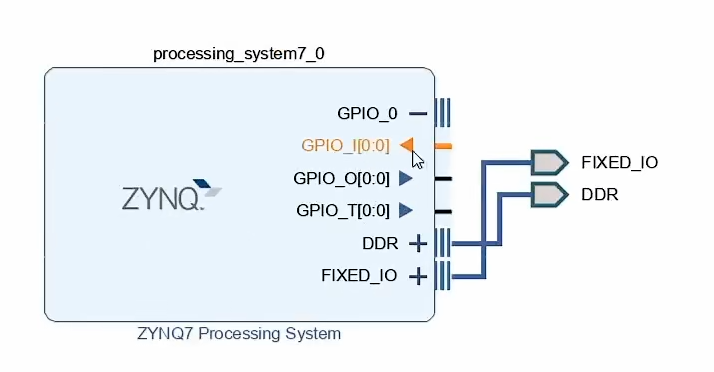

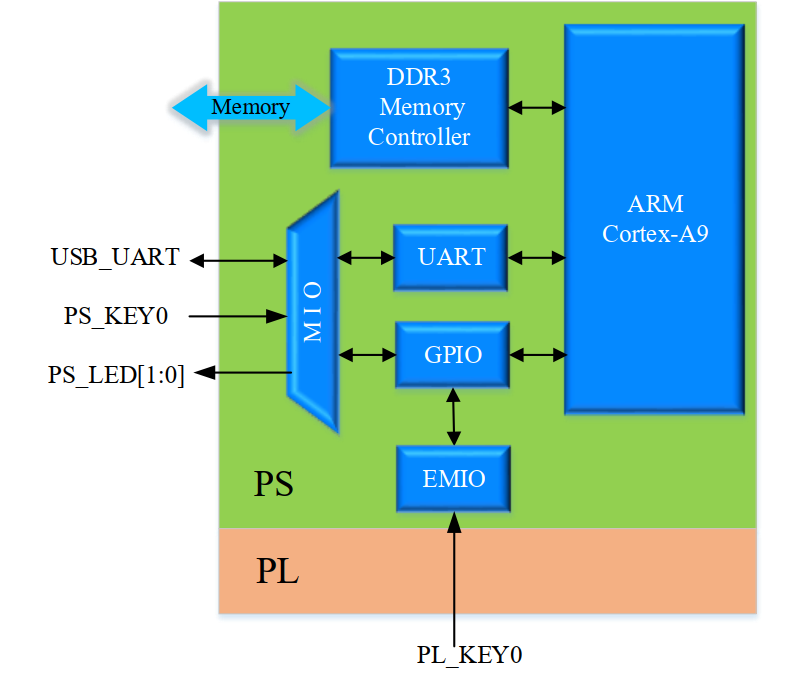

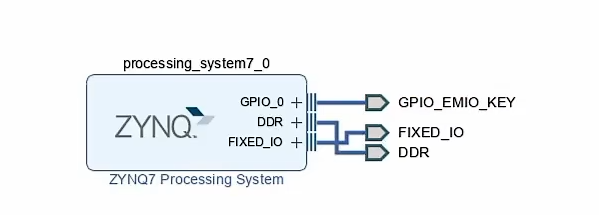

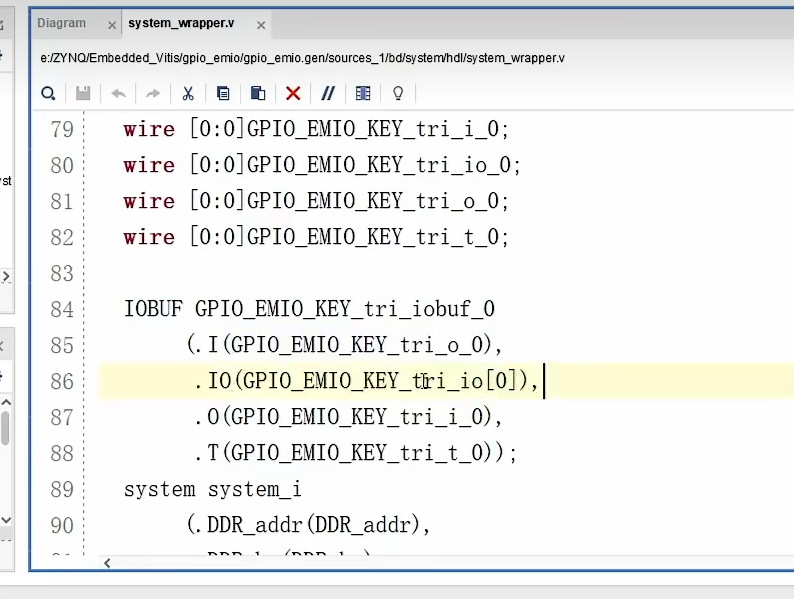

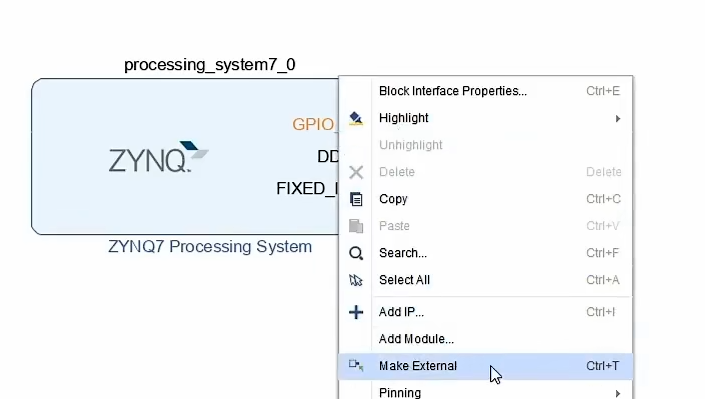

EMIO，扩展MIO
- 当PS端引脚不够用时，可以使用EMIO进行扩展，从而使用PL的IO
- 当某个设备硬件已经连接到OL端，但是通过Verilog代码实现比较复杂的时候，可以使用EMIO让PS来驱动
eg.使用PS端的GigE控制器来连接PL侧的网口外设注意，存在某些IO控制器无法连接到EMIO

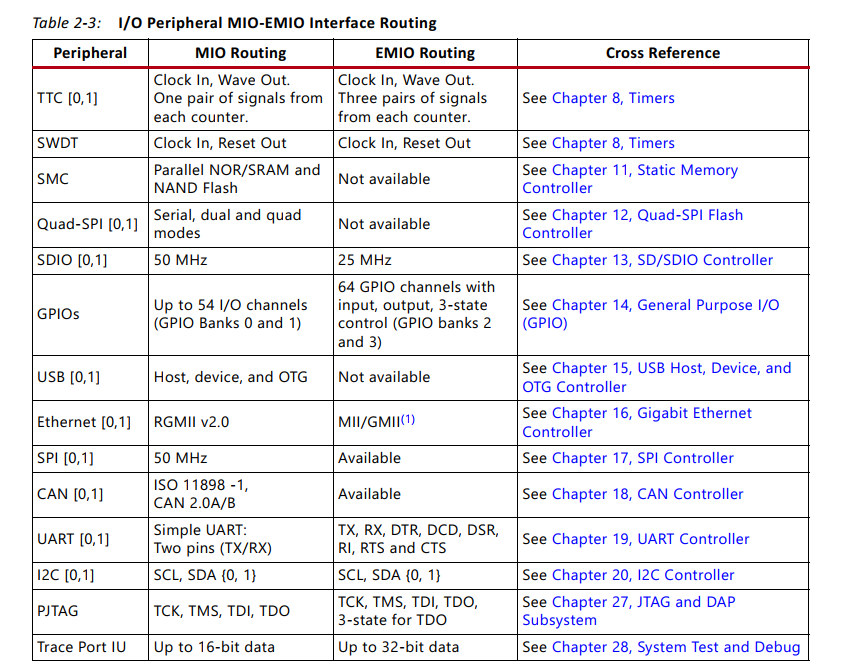

SD/SDIO用于MIO，时钟频率可以达到50MHz；但用于EMIO仅有25MHz；具体查看ug585手册说明

2.1.2 封装

ZYNQ PS 中的外设可以通过 MIO（ multiplexed I/O，多路复用 I/O）模块连接到 PS 端的引脚上，也可以通过 EMIO（ extended multiplexed I/O interface，扩展多路 I/O 接口）连接到 PL 端的引脚。

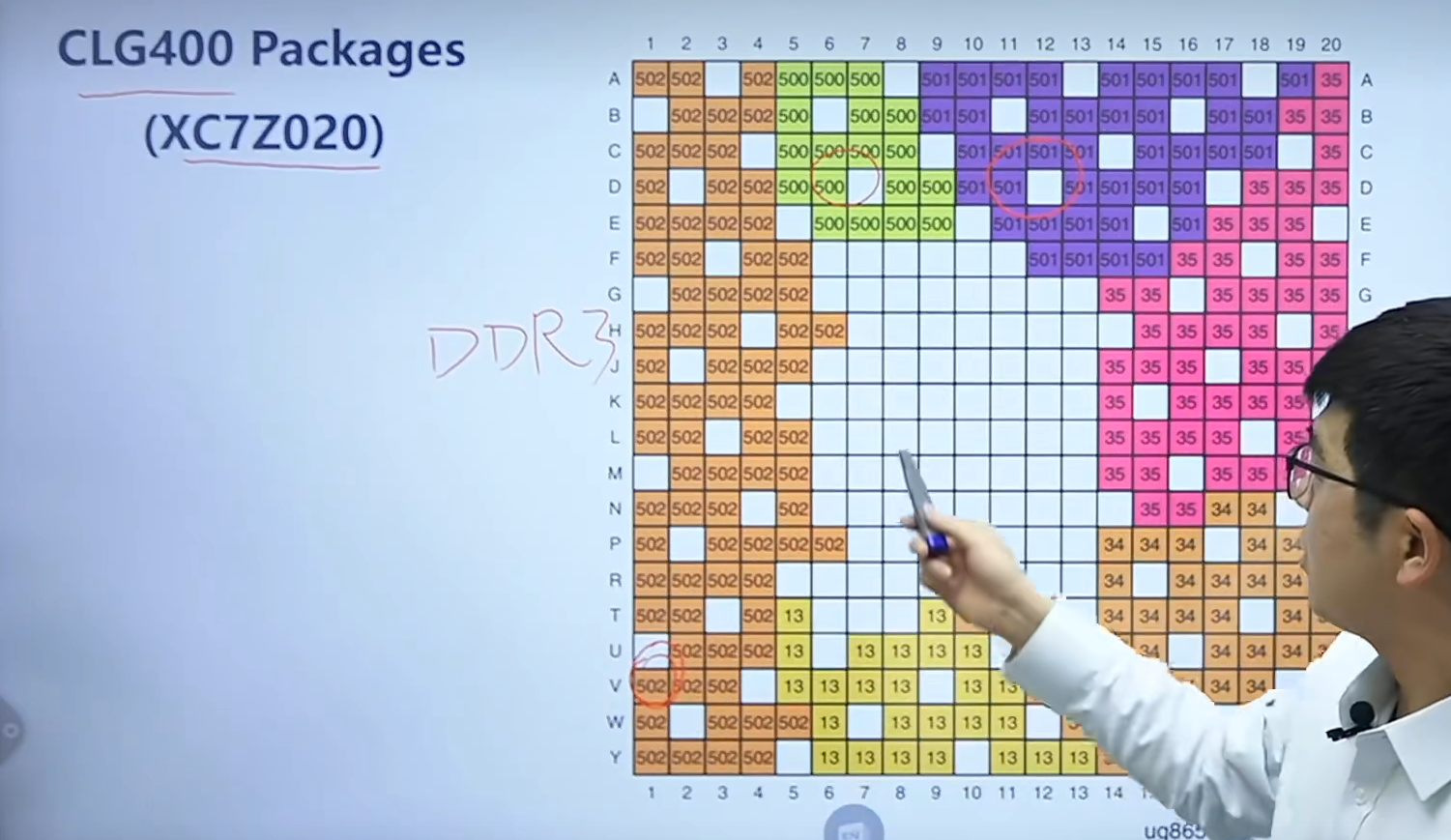

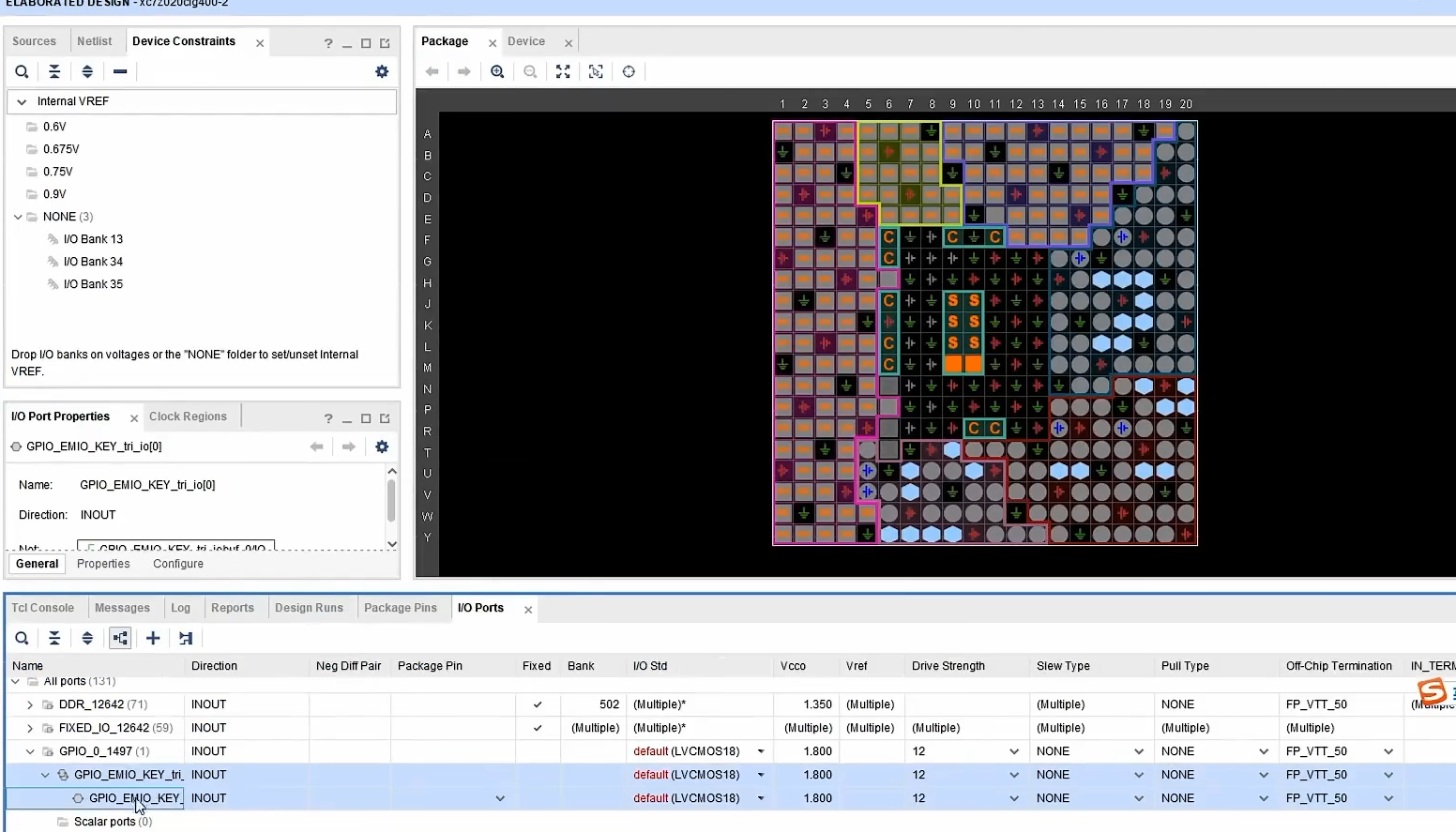

这里是针对PS I/O的Bank划分

bank 502 -- DDR3

bank 500、501 -- MIO

bank 34、35、13（7020独有）-- PL端引脚

可见此封装，PL端引脚并不多

PL侧可以外挂DDR3吗？

理论可以，但可见DDR3消耗引脚多，一般仅在大规模ZYNQ（MPSOC)上才使用PL端外挂DDR3

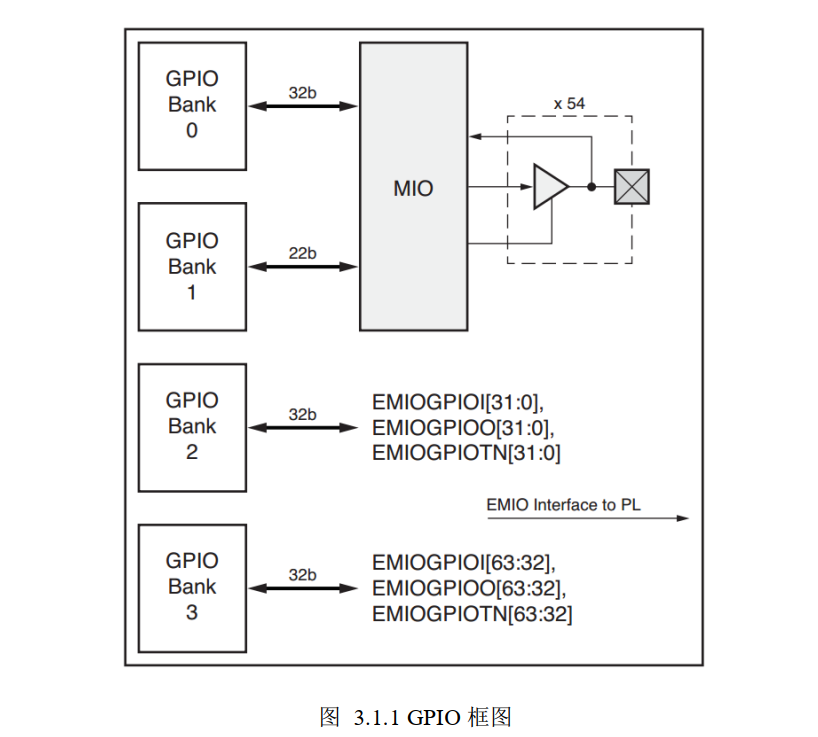

2.1.3 GPIO 分组

指的GPIO外设的 IO划分

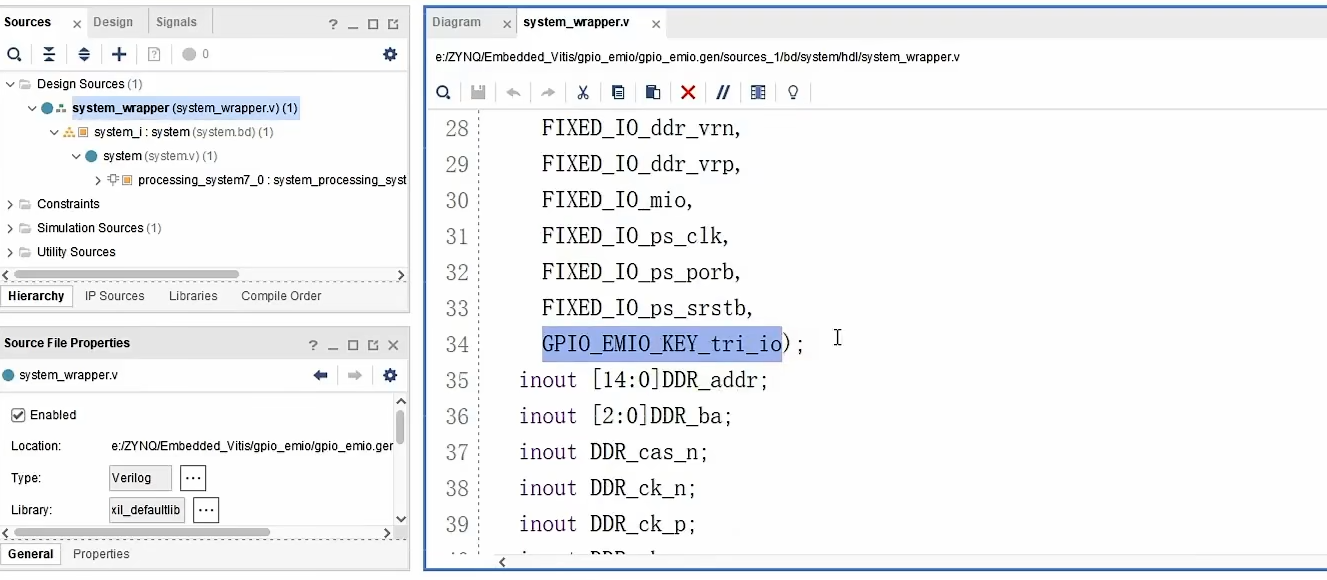

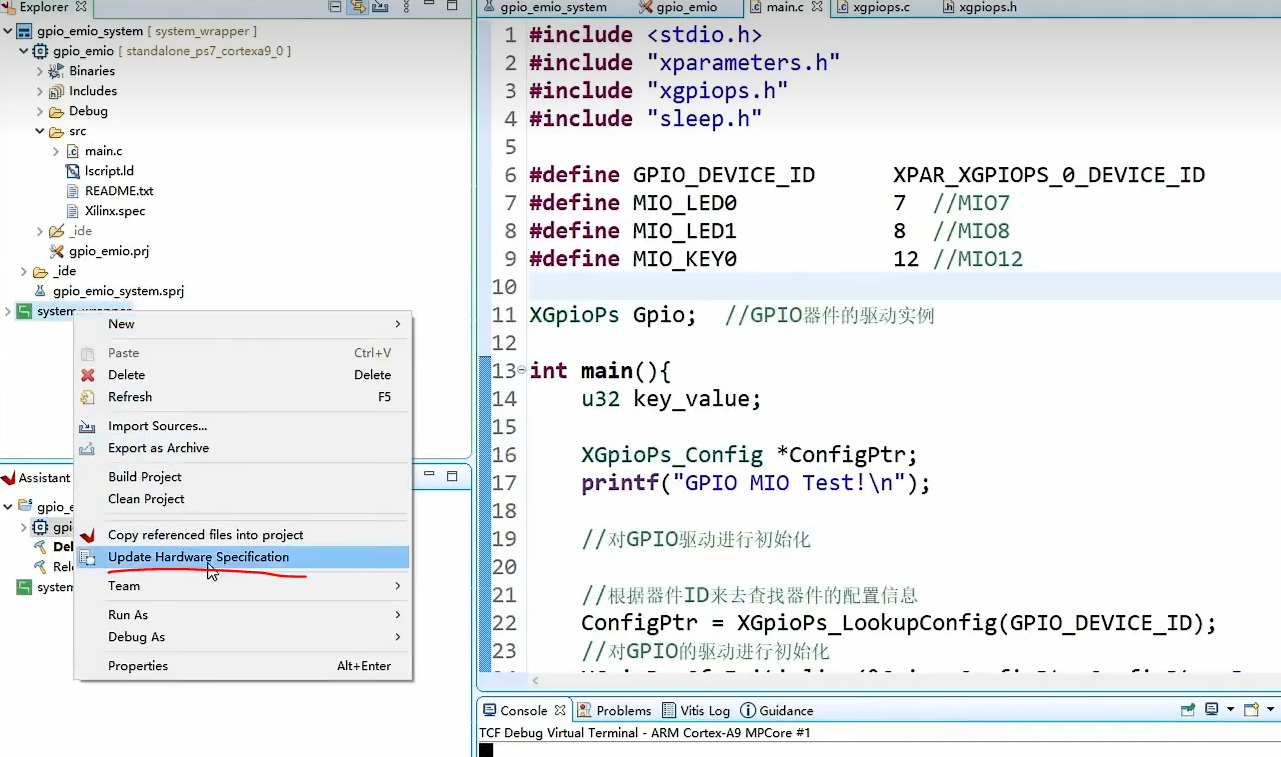

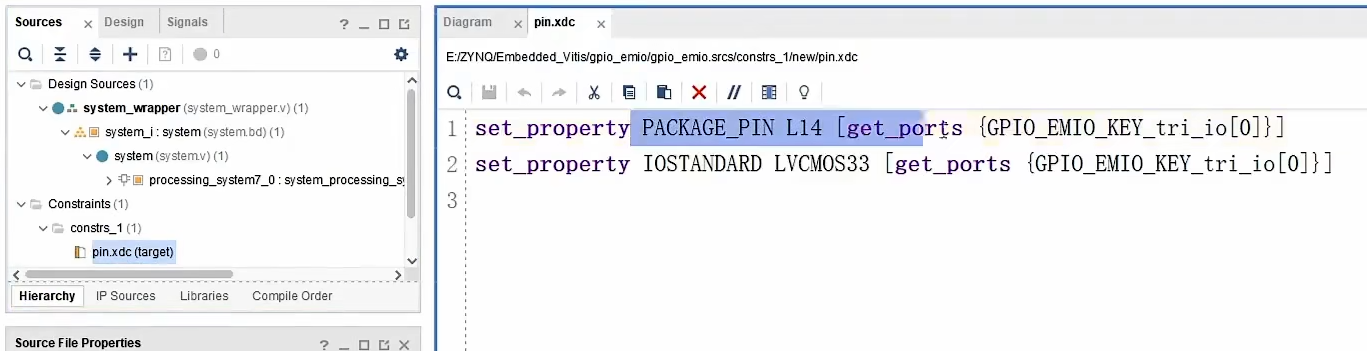

EMIO GPIO I(input）

特性
1. 对于Zynq7000，软件通过GPIO外设可以观测和控制54个MIO，及64个EMIO
2. 每个GPIO可以独立且动态的编程，作为输入/输出以及中断模式

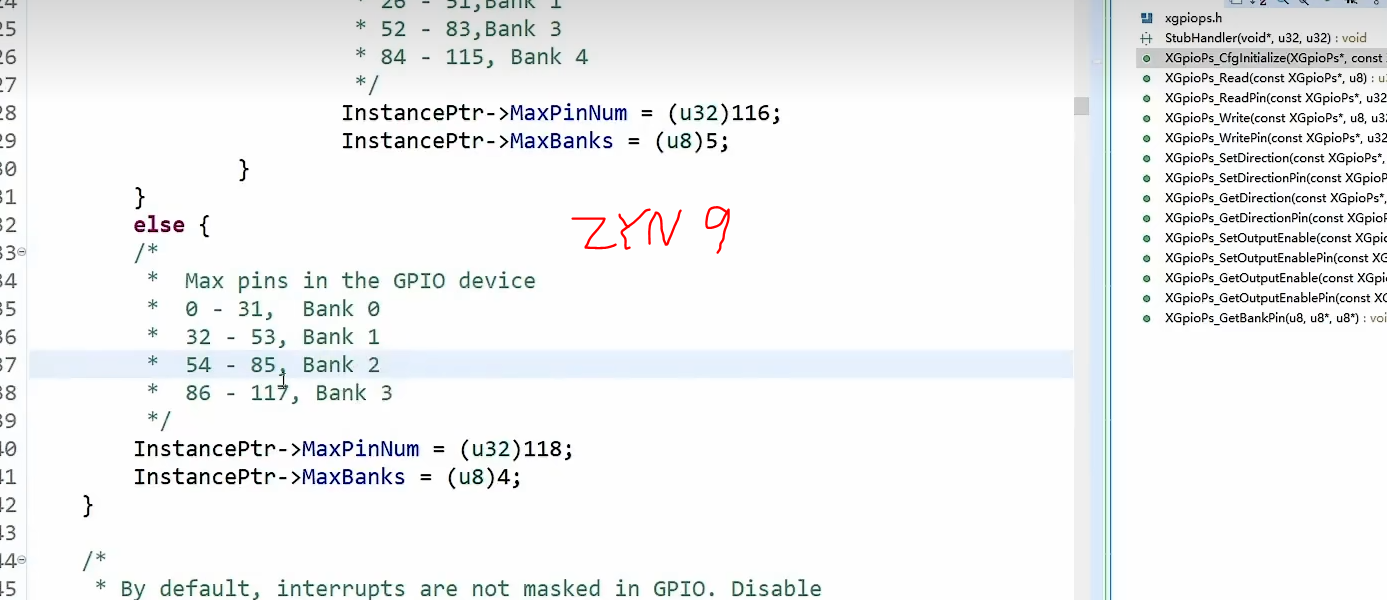

3. GPIO被分为四个Bank,即四个寄存器组（Zynq-7000）
4. 软件通过一组存储器映射（momery-mapped）的寄存器来控制GPIO
存储器映射
对于所有外部设备而言，CPU一律把它们看作是地址空间，若这些地址空间挂载的是外设，那么CPU寻址就映射成寄存器；如果挂载的是存储器，则CPU的寻址就映射为存储器的地址。

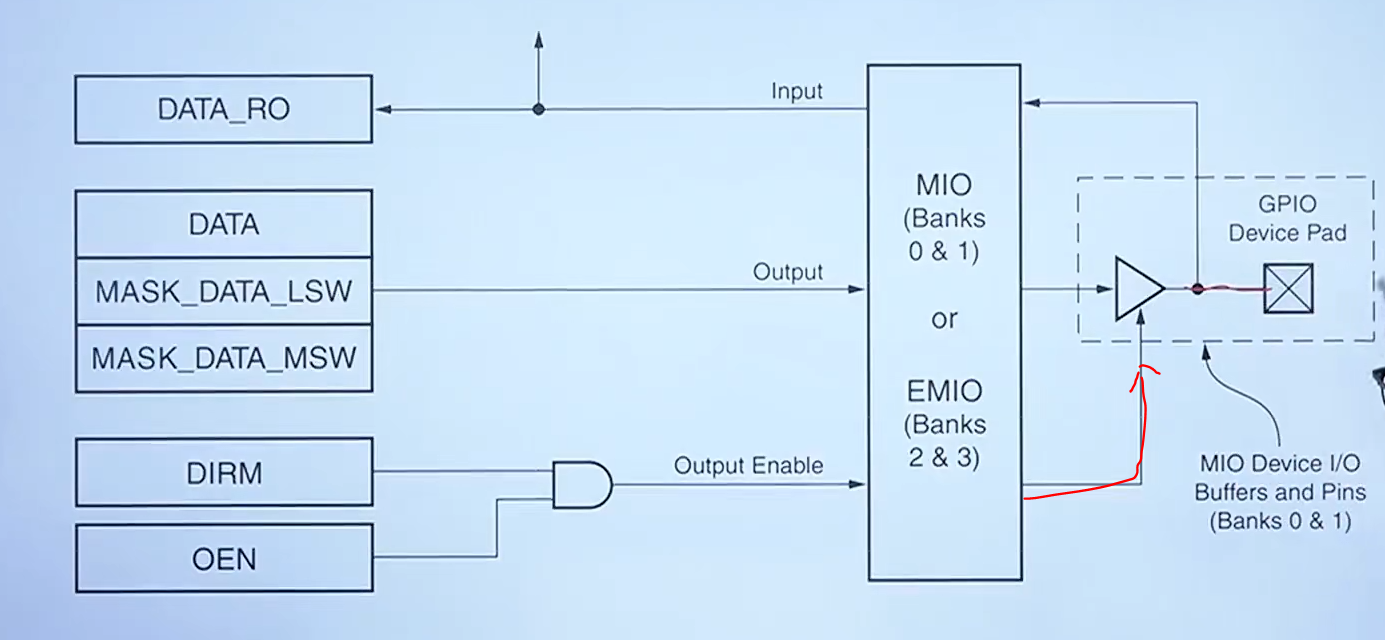

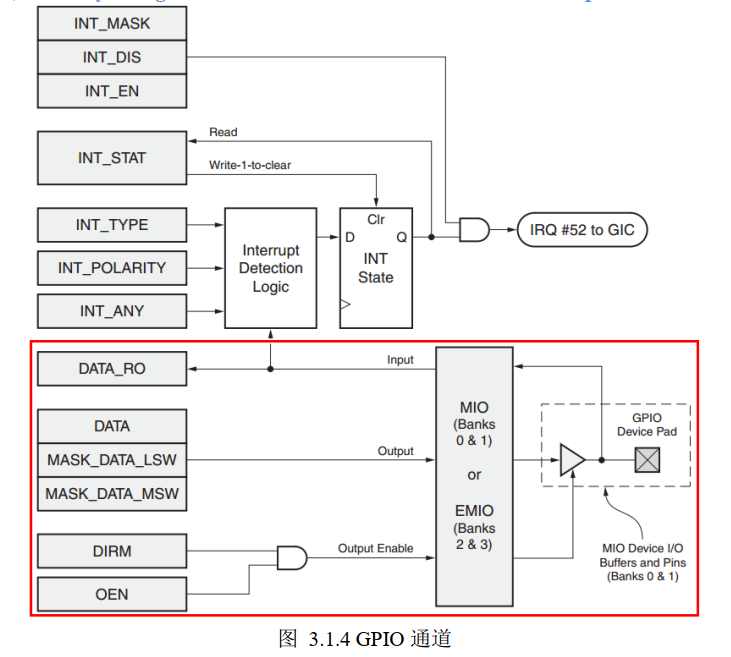

2.1.4 GPIO 寄存器

寄存器、库函数（HAL，对寄存器的操作进行了一定的封装，更加简单，但简单使用时，可能显得冗余）

DATA_RO 用于观测器件引脚的状态（读），无论GPIO被配置成输入还是输出
DATA （写）、 MASK_DATA_LSW | MASK_DATA_MSW（掩码辅助写低|高）
DIRM（方向模式寄存器，0--关闭输出驱动，1--使能输出驱动）
OEN （0-- 关闭输出使能；1--打开输出使能）

2.1.5 查看GPIO数据手册

ug585-Zynq-7000-TRM
The GPIO is controlled by software through a series of memory-mapped registers.

2.3 软件设计

2.3.1 寄存器操作方式

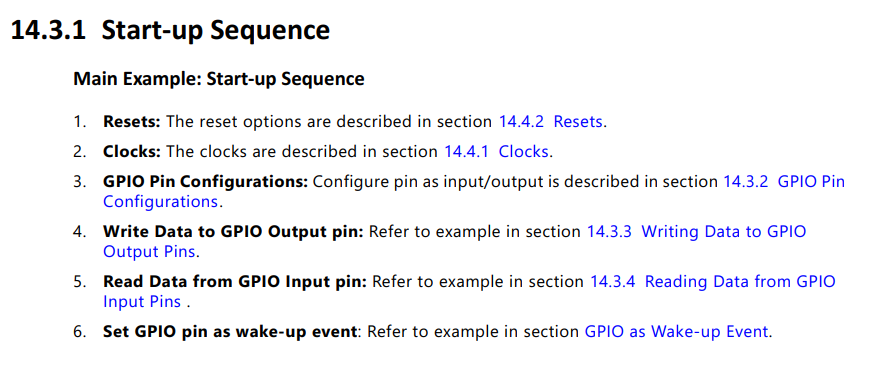

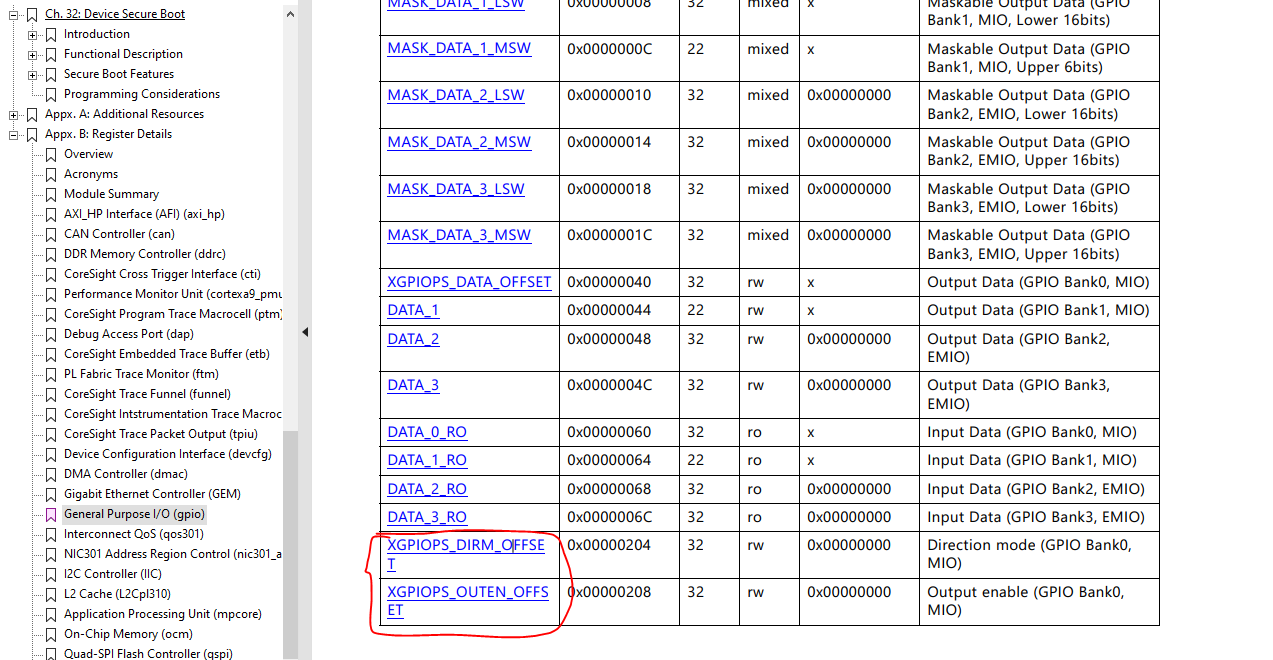

ug585-Zynq-7000-TRM-- chapter 14.3 Programming Guide(GPIO)

GPIO的基地址： 0xE000A000 (zynq 7000)

gpio.DIRM_0 偏移地址（XGPIOPS_DIRM_OFFSET）：0x00000204

gpio.OEN_0 偏移地址（XGPIOPS_OUTEN_OFFSET）：0x00000208

MASK_DATA_0_LSW 偏移地址（XGPIOPS_DATA_LSW_OFFSET）：0x00000000

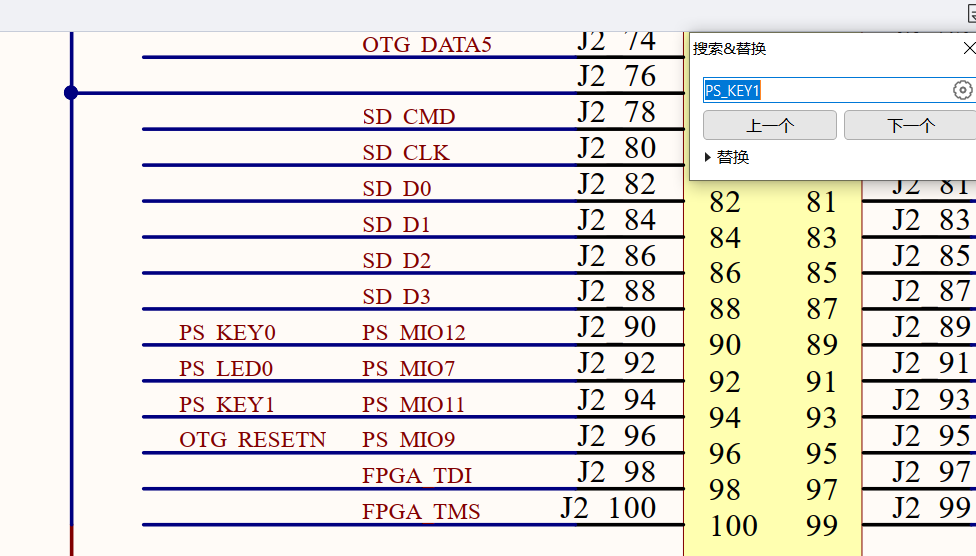

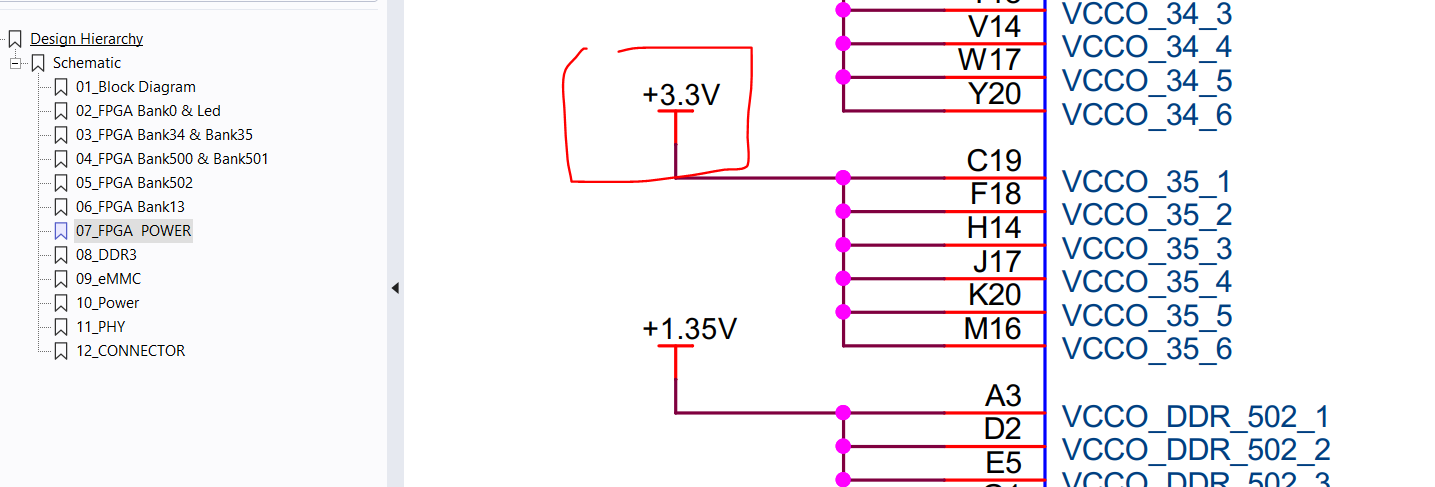

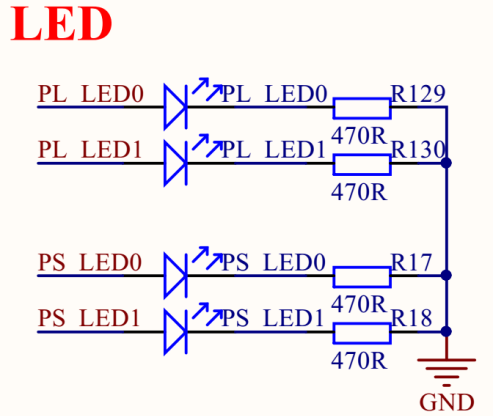

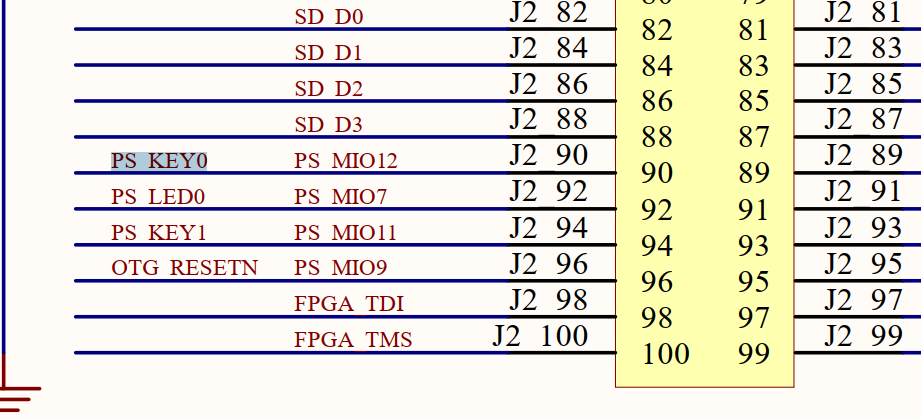

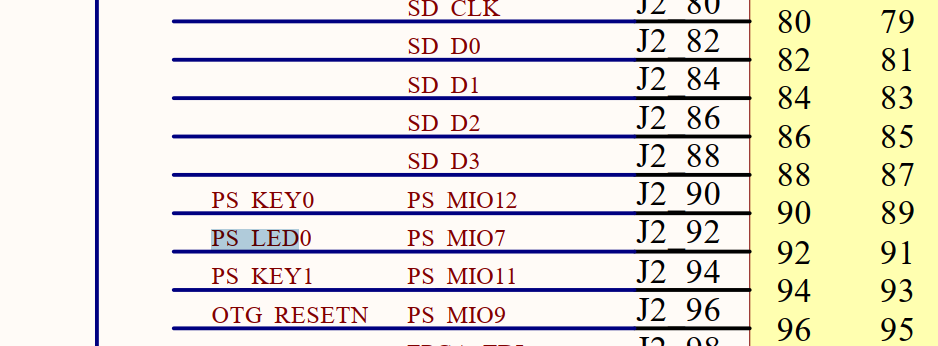

查找原理图，对GPIO引脚进行配置（MIO7 -->对应LED灯）
1. 配置方向模式寄存器
  Write xx to the gpio.DIRM_0 (Bank0 )
```
0000_0000_1000_0000
-> xx=0x0000_0080
```
2. 配置输出使能寄存器
  Write xx to the gpio.OEN_0 (Bank0 )
```
0000_0000_1000_0000
-> xx=0x0000_0080
```

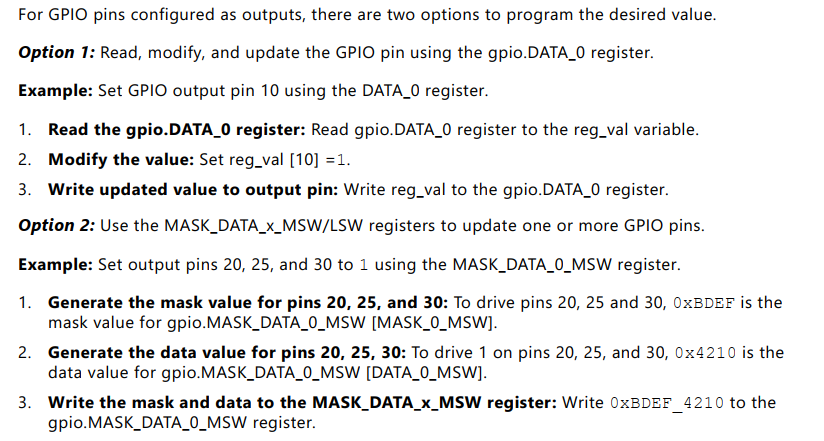

写数据到GPIO引脚

MASK_DATA_0_LSW

1.掩码操作
mask = 1111_1111_0111_1111=0xff7f
2.写数据
data = 0000_0000_1000_0000=0x0080 (写1)
data = 0000_0000_0000_0000=0x0000 (写0)
3.写 xx 到 MASK_DATA_0_LSW
写1 xx= 0xff7f_0080
写0 xx= 0xff7f_0000

2.3.2 寄存器操作-代码编写

创建新工程-->添加 main.c

#include <stdio.h> //标准库形式
#include "xil_io.h" // 自定义库
#include "sleep.h"

//宏定义
#define GPIOS_BASE_ADDRESS 		0xE000A000
#define XGPIOPS_DIRM_OFFSET 	0x00000204
#define XGPIOPS_OUTEN_OFFSET 	0x00000208
#define XGPIOPS_DATA_LSW_OFFSET 0x00000000

int main(){
    print("GPIO MIO TEST !\n");

    // 对GPIO引脚进行配置-配置方向模式寄存器
    xil_Out32(GPIOS_BASE_ADDRESS+XGPIOPS_DIRM_OFFSET,0x0000_0080);
    // 对GPIO引脚进行配置-配置输出使能寄存器
    xil_Out32(GPIOS_BASE_ADDRESS+XGPIOPS_OUTEN_OFFSET,0x0000_0080);
    while(1){
        xil_Out32(GPIOS_BASE_ADDRESS+XGPIOPS_DATA_LSW_OFFSET,0xff7f_0080);
        sleep(1);
        xil_Out32(GPIOS_BASE_ADDRESS+XGPIOPS_DATA_LSW_OFFSET,0xff7f_0000);
        sleep(1);
    }

    // 写数据到GPIO引脚  点亮LED
    //xil_Out32(GPIOS_BASE_ADDRESS+XGPIOPS_DATA_LSW_OFFSET,0xff7f_0080);
    // 写数据到GPIO引脚  熄灭LED
    //xil_Out32(GPIOS_BASE_ADDRESS+XGPIOPS_DATA_LSW_OFFSET,0xff7f_0000);

    return 0;
}

2.3.3 库函数HAL操作方式

相比于寄存器方式，将重点放在了算法的控制和用户的逻辑实现层面，而不去关注寄存器的实际地址（封装）

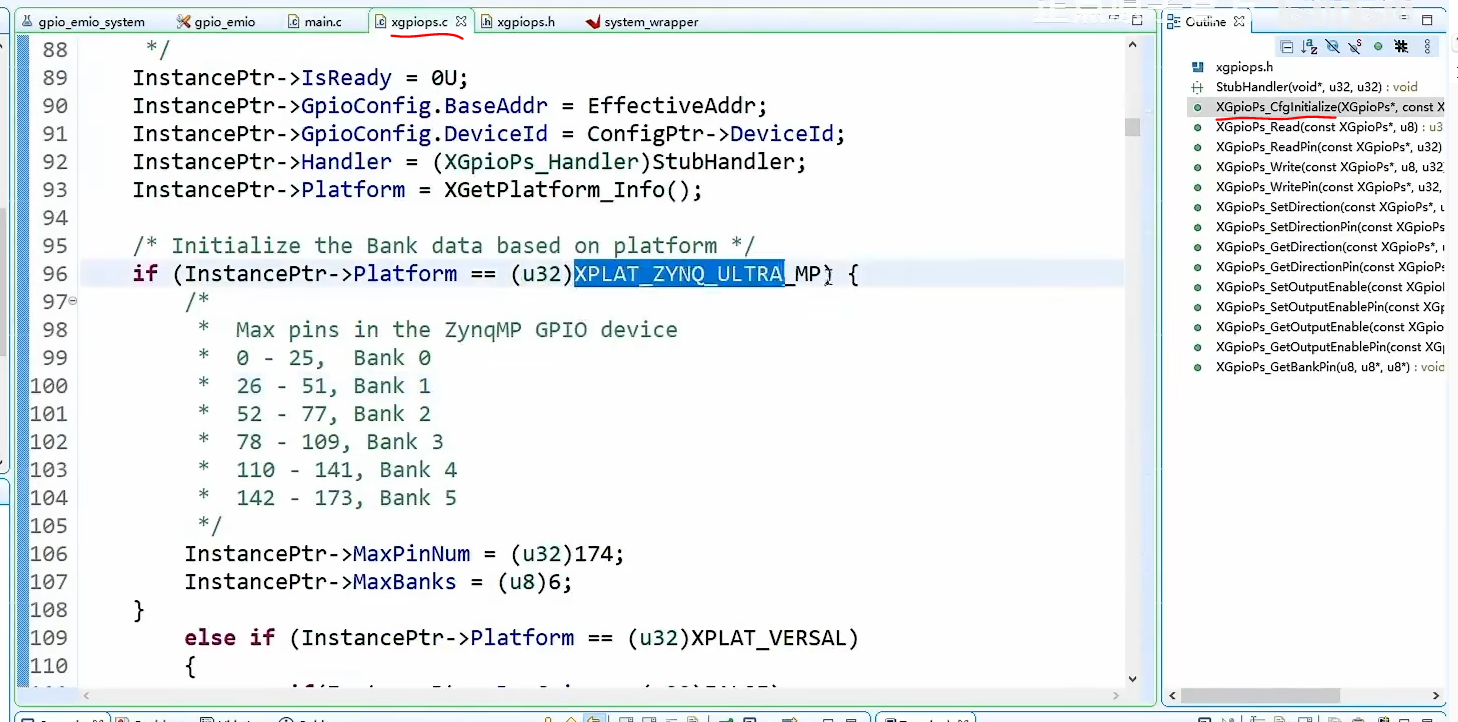

创建新工程-->添加 main.c (参考示例程序，编写自己的代码)

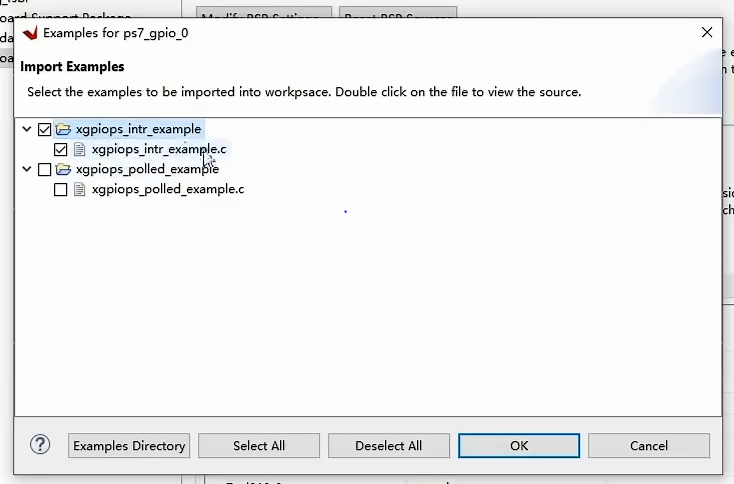

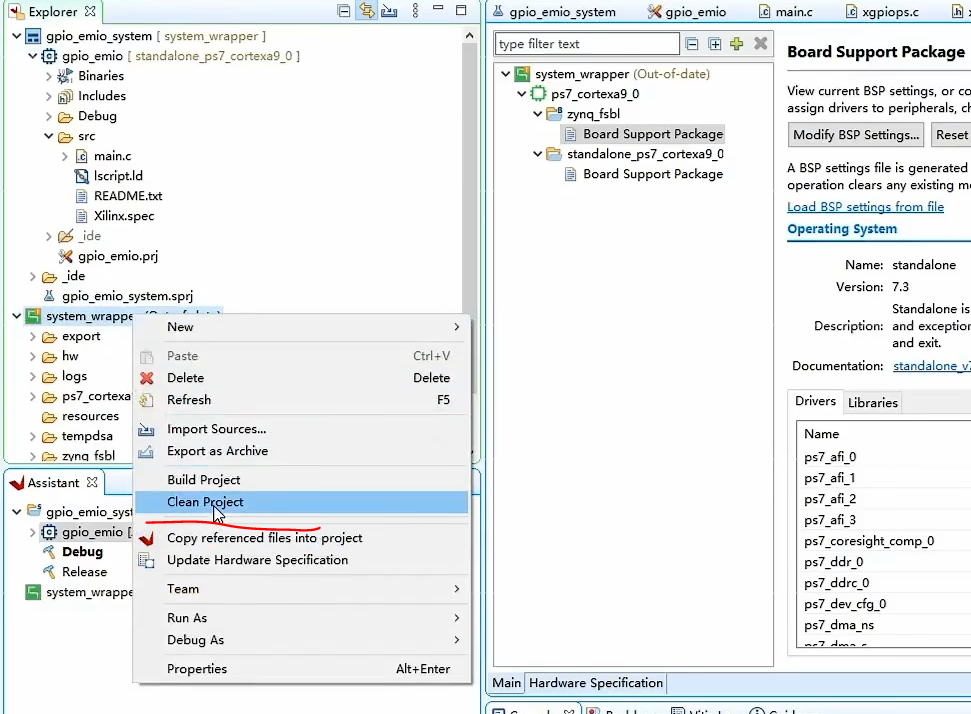

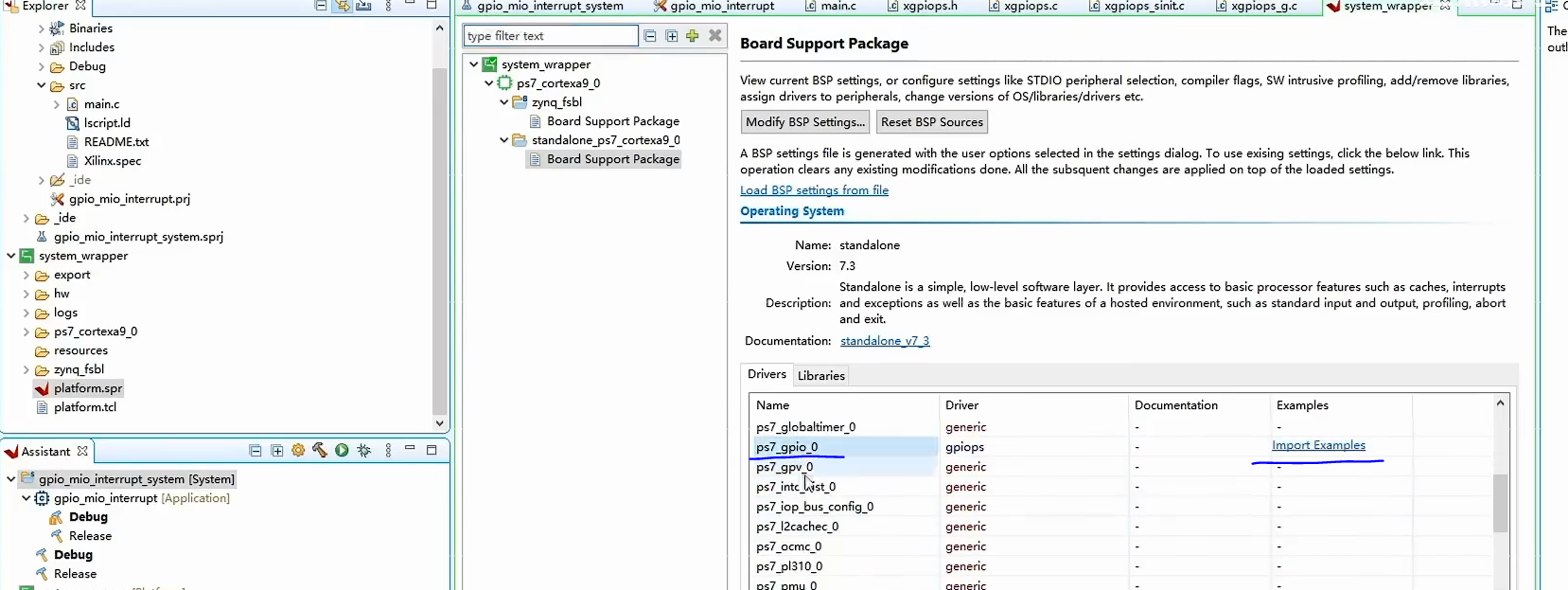

导入方式：plaform.spr-->Board Support Package-->Import examples

中断、轮询两个例子(代码的通用性)

#include <stdio.h>
#include "xparameters.h"
#include "xgpiops.h"
#include "sleep.h"

#define GPIO_DEVICE_ID XPAR_XGPIOPS_0_DEVICE_ID
#define MIO_LED0 			7// MIO7

XGpioPs Gpio; //GPIO器件的驱动实例

int main(){
    print("GPIO MIO TEST !\n");

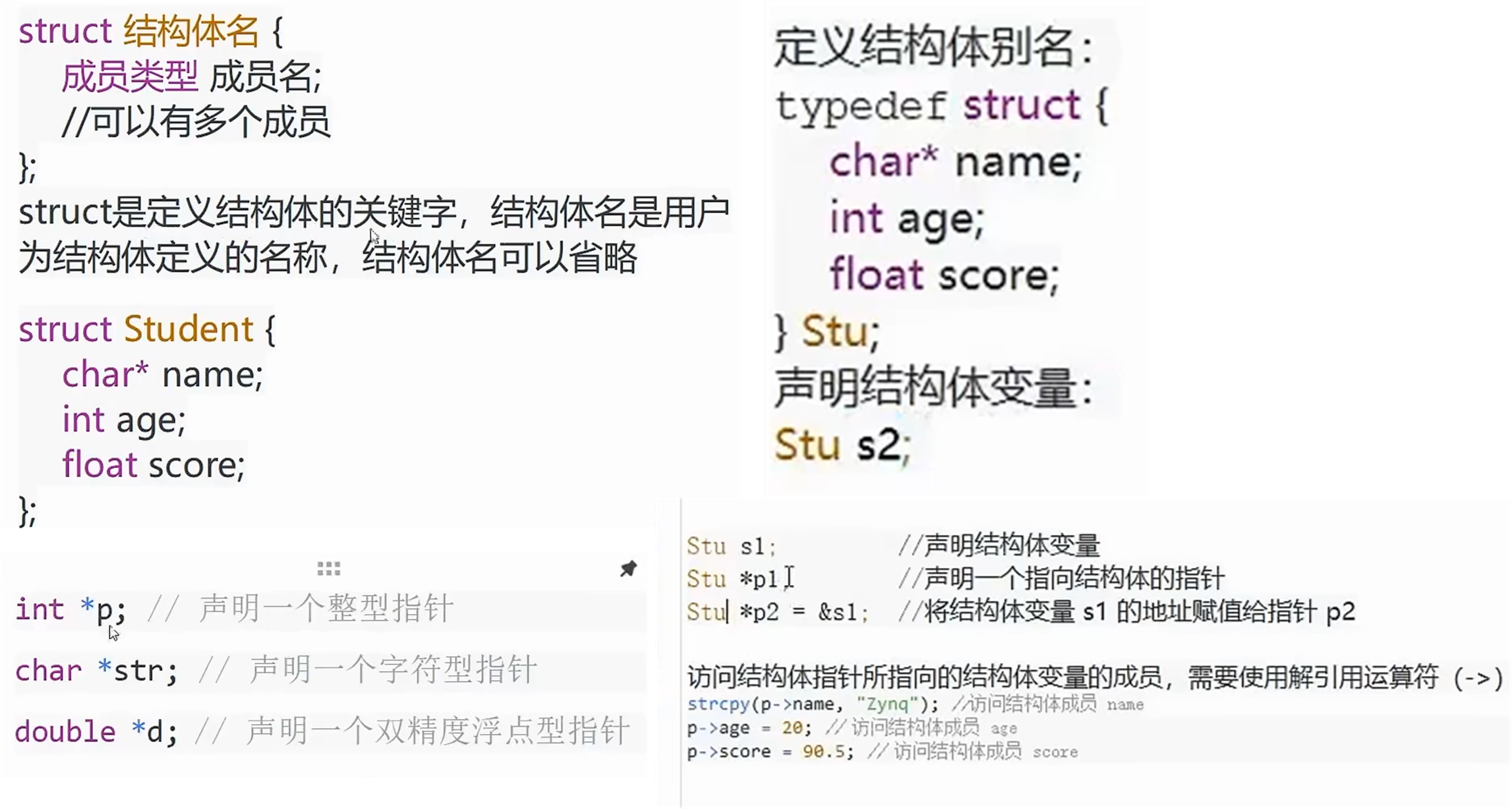

    XGpioPs_Config *ConfigPtr;
    //1.初始化GPIO的驱动
    //根据器件的ID来查找器件的配置信息
    ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
    //对GPIO的驱动进行初始化
    XGpioPs_CfgInitialize(&Gpio,ConfigPtr,ConfigPtr->BaseAddr);

    // 设置引脚的方向 0:输入 1：输出
    XGpioPs_SetDirectionPin(&Gpio,MIO_LED0,1);
    // 设置输出使能  1：使能输出 0：不使能输出
    XGpioPs_SetOutputEnablePin(&Gpio,MIO_LED0,1);
    while(1){
    	// 对引脚输出 高电平, 点亮LED灯-0x1
   		XGpiosPs_WritePin(&Gpio,MIO_LED0,0x1);
    	sleep(1);
    	// 对引脚输出 高电平, 熄灭LED灯-0x0
    	XGpiosPs_WritePin(&Gpio,MIO_LED0,0x0);
    	sleep(1);
    }
    return 0;
}

4. GPIO MIO按键中断

4.1 简介

中断（Interrupt）：打断CPU执行正常的程序，转而处理紧急程序，然后返回原程序暂停的程序继续运行，就叫中断

意义：高效处理紧急程序，不会一直占用CPU资源
异常：非中断

实时控制：在确定时间内对相应事件作出响应
故障处理：检测到故障，需要第一时间处理
数据传输：不确定数据何时会到来

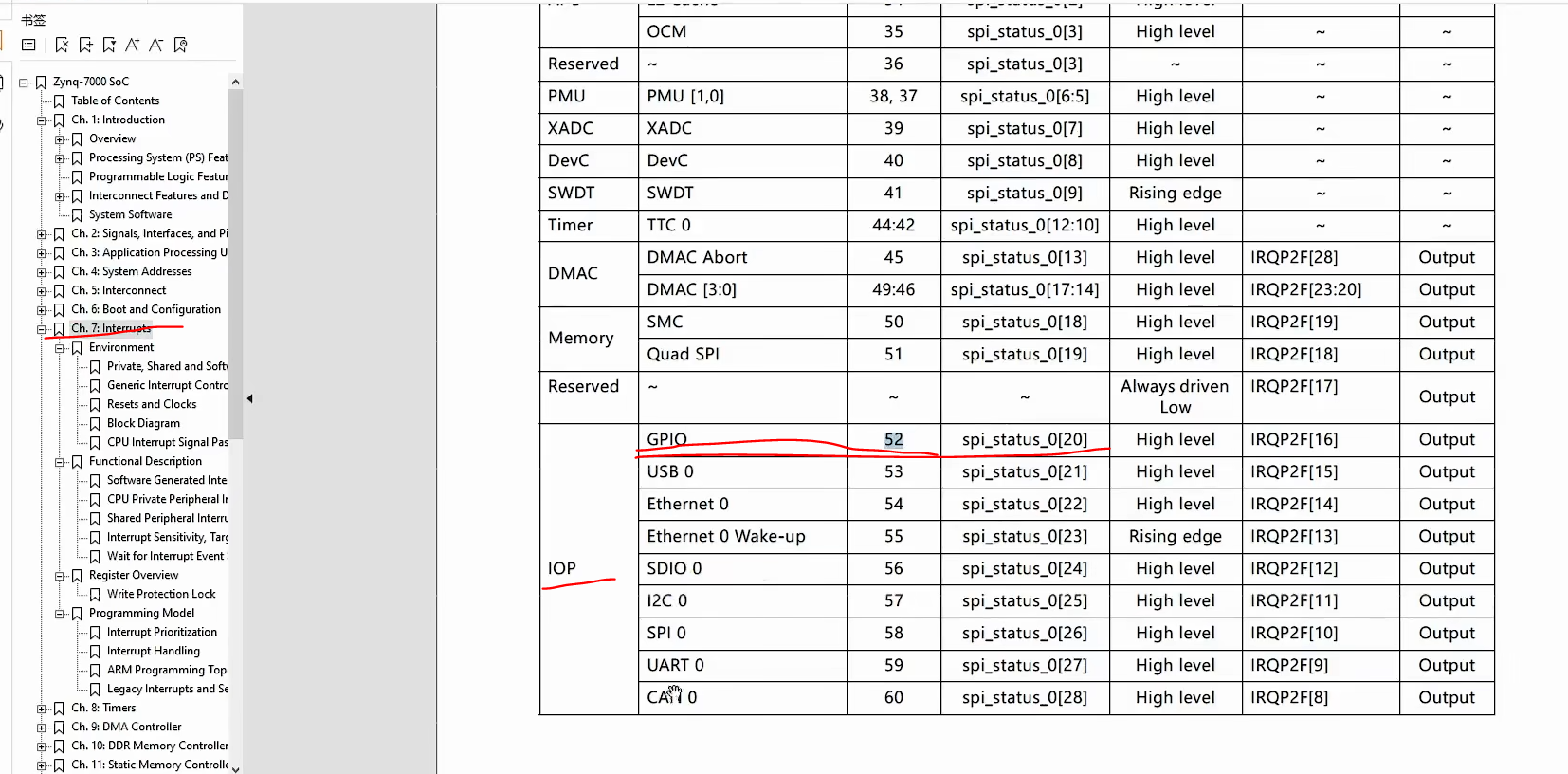

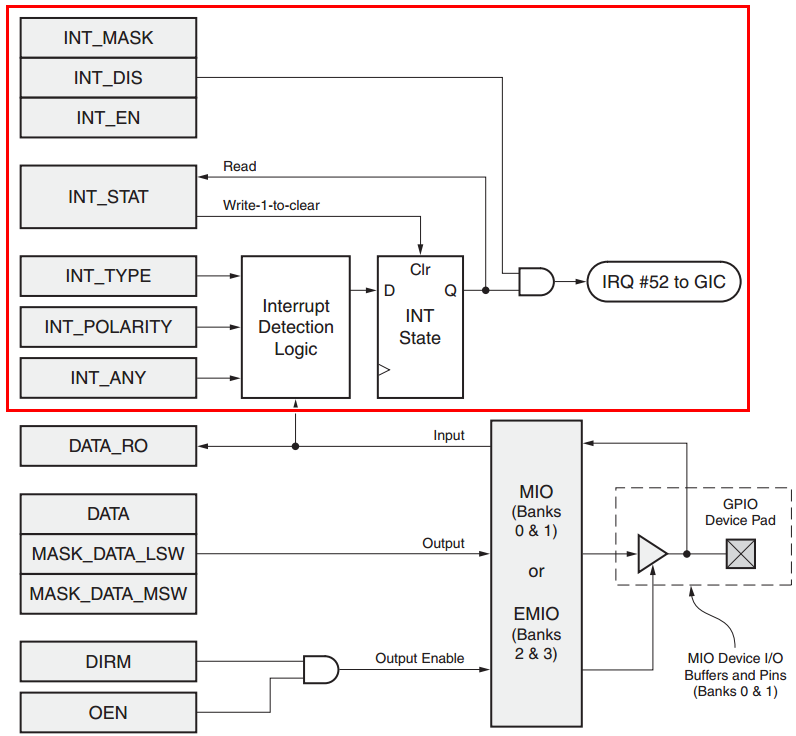

上图中，标志ZYNQ的中断ID为52（来自I/O的中断，标记为这个数字）

I/O有很多的引脚，如何确定中断来自的引脚？

需要结合 INT_MASK、INT_STAT进行判断


INT_TYPE	中断类型	电平触发，边沿触发
INT_POLARITY	中断极性	电平：高/低电平哪个触发；边沿：上or下？
INT_ANY	仅在INT_TYPE=边沿触发时有效	为1，同时支持上升沿和下降沿触发
INT_STAT	中断状态寄存器
INT_MASK	中断屏蔽寄存器

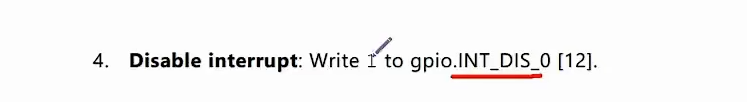

INT_DIS	关闭
INT_EN	打开

同时配置INT_DIS、INT_EN 以最后执行的语句为执行结果

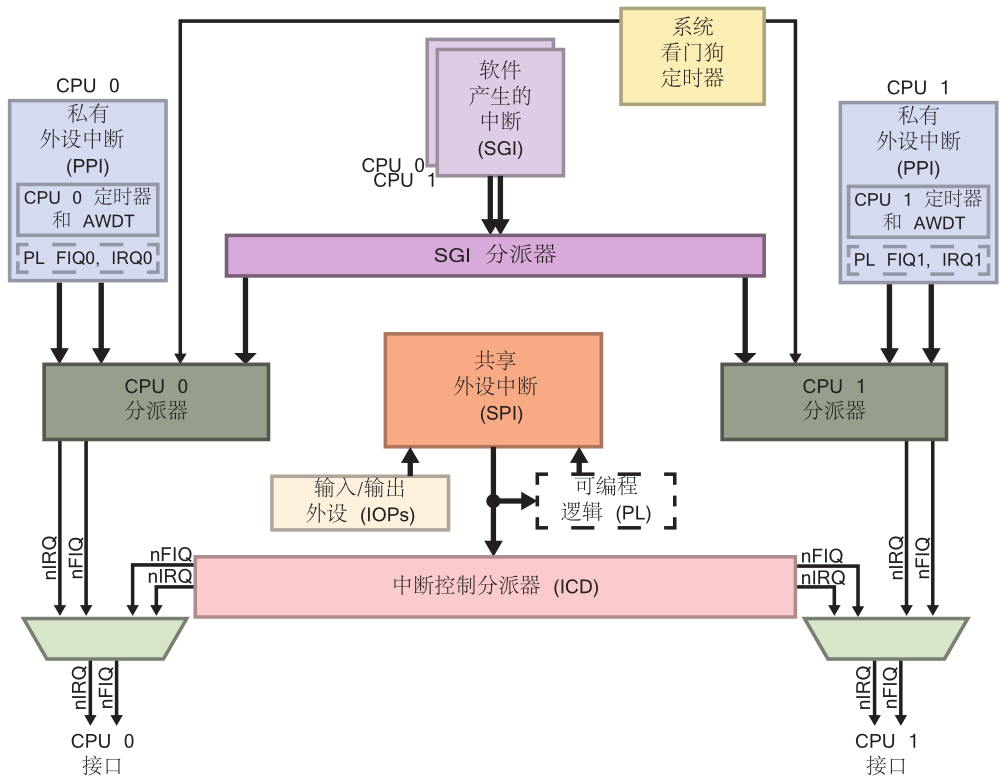

GIC 通用中断控制器
4.2 编程指南

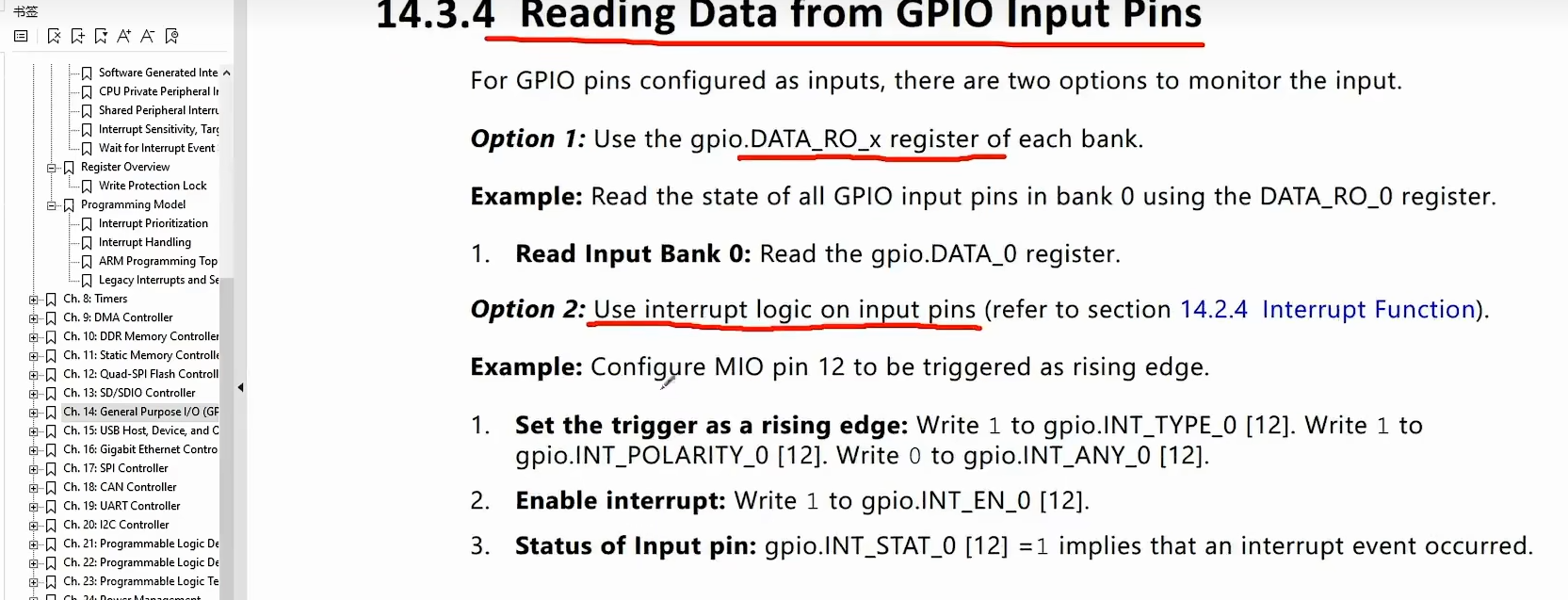

UG585 GPIO 中断相关

4.3 例程-1 PS_KEY1 控制PS_LED2

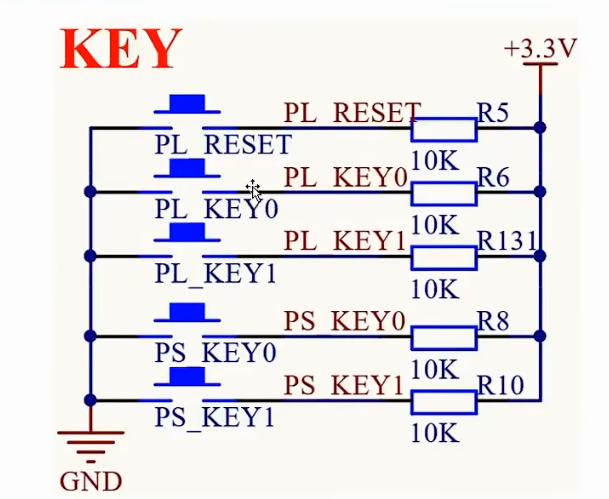

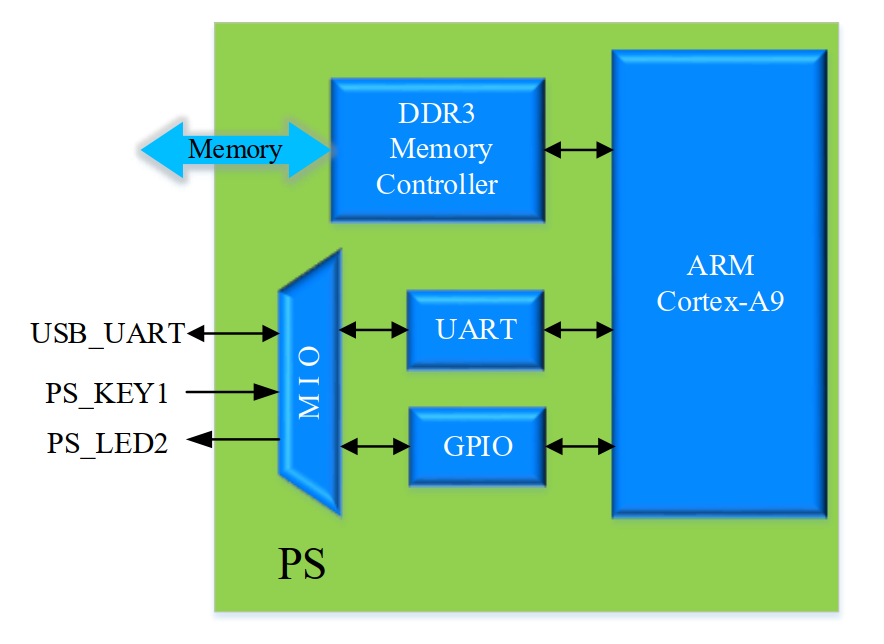

使用底板上的 PS 端的用户按键 PS_KEY1 通过中断控制核心板上 LED2 的亮灭

#include <stdio.h>
#include "xparameters.h"
#include "xgpiops.h"
#include "sleep.h"

#define GPIO_DEVICE_ID XPAR_XGPIOPS_0_DEVICE_ID
#define MIO_LED 		0  // MIO0
#define MIO_KEY			11 //MIO11

XGpioPs Gpio; //GPIO器件的驱动实例

int main(){
    u32 key_value;
    print("GPIO MIO TEST !\n");

    XGpioPs_Config *ConfigPtr;
    //1.初始化GPIO的驱动
    //根据器件的ID来查找器件的配置信息
    ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
    //对GPIO的驱动进行初始化
    XGpioPs_CfgInitialize(&Gpio,ConfigPtr,ConfigPtr->BaseAddr);

    // 设置PL_KEY1 引脚的方向 0:输入 1：输出
    XGpioPs_SetDirectionPin(&Gpio,MIO_KEY,0);
    // 设置 MIO_LED 输出使能  1：使能输出 0：不使能输出
    XGpioPs_SetOutputEnablePin(&Gpio,MIO_LED,1);
    while(1){
        key_value=XGpios_ReadPin(&Gpio,MIO_KEY);
        XGpios_WritePin(&Gpio,MIO_LED0,~key_value);
    }
    return 0;
}

4.5 中断代码

参照官方模板

// 参照 GpioIntrExample 函数 配置I/O  SetupInterruptSystem 配置中断

///////////////////////////// main.c  /////////////////////////////
#include <stdio.h>
#include "xparameters.h"
#include "xgpiops.h"
#include "sleep.h"

//中断能与异常
#include "xscugic.h"
#include "xil_exception.h"

#define GPIO_DEVICE_ID XPAR_XGPIOPS_0_DEVICE_ID
#define MIO_LED 		0  // MIO0
#define MIO_KEY			11 //MIO11
XGpioPs Gpio; //GPIO器件的驱动实例

#define GPIO_INTERRUPT_ID XPAR_XGPIOPS_0_INTR // ZYNQ:52
#define INTC_DEVICE_ID XPAR_SCUGIC_SINGLE_DEVICE_ID
xScuGIC Intc; //GIC器件驱动实例

void SetupInterruptSystem(XScuGic *GicInstancePtr, XGpioPs *Gpio, u16 GpioIntrId);
void IntrHandler(void *CallBackRef, u32 Bank, u32 Status);

int main(){
    u32 key_value;
    print("GPIO Interrupt TEST !\n");

    XGpioPs_Config *ConfigPtr;
    //1.初始化GPIO的驱动
    //根据器件的ID来查找器件的配置信息
    ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
    //对GPIO的驱动进行初始化
    XGpioPs_CfgInitialize(&Gpio,ConfigPtr,ConfigPtr->BaseAddr);

    // 设置PL_KEY1 引脚的方向 0:输入 1：输出
    XGpioPs_SetDirectionPin(&Gpio,MIO_KEY,0);
    // 设置 MIO_LED 输出使能  1：使能输出 0：不使能输出
    XGpioPs_SetOutputEnablePin(&Gpio,MIO_LED,1);

    // GPIO 中断配置
    SetupInterruptSystem(&Intc,&Gpio,GPIO_INTERRUPT_ID);

    while(1){
        key_value=XGpios_ReadPin(&Gpio,MIO_KEY);
        XGpios_WritePin(&Gpio,MIO_LED0,~key_value);
    }
    return 0;
}
///////////// SetupInterruptSystem 函数修改

void SetupInterruptSystem(XScuGic *GicInstancePtr, XGpioPs *Gpio, u16 GpioIntrId)
{
 	int Status;
    XScuGic_Config *IntcConfig;//GIC配置信息的驱动实例
    //异常初始化
    xil_ExceptionInit();

    //根据中断控制器的器件ID来查找配置信息
    IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);
    //根据查找到的配置信息初始化中断控制器
    XScuGic_CfgInitialize(GicInstancePtr,IntcConfig,IntcConfig->CpuBaseAddress);
    //注册中断请求异常的处理程序
    Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,Xil_ExceptionHandler)XScuGic_InterruptHandler,
    GicInstancePtr);

    //关联GPIO中断处理程序
    // 方式1： 发生中断 -->XGpioPs_IntrHandler -->IntrHandler(用户自定义中断处理)
    XScuGic_Connect(GicInstancePtr, GpioIntrId,(Xil_ExceptionHandler)XGpioPs_IntrHandler,
                   (void *)Gpio);
    XGpioPs_SetCallbackHandler(Gpio,(void *)Gpio,IntrHandler);
    /* 方式2：
    XScuGic_Connect(GicInstancePtr, GpioIntrId,(Xil_ExceptionHandler)IntrHandler,(void *)Gpio);
    此时，IntrHandler 函数中需要依照 XGpioPs_IntrHandler 的配置，清除标志位
    执行 XGpioPs_IntrClearPin(...)
    /*


    //设置GPIO中断的触发类型(仅特定引脚)--下降沿
    XGpioPs_SetIntrTypePin（Gpio,MIO_KEY,XGPIOPS_IRQ_TYPE_EDGE_FALLING);

    //使能GPIO引脚的中断
    XGpioPs_IntrEnablePin(Gpio,MIO_KEY);

    //使能GIC的GPIO中断
    XScuGic_Enable(GicInstancePtr,GpioIntrId);

    //使能异常处理
    Xil_ExceptionEnableMask(XIL_EXCEPTION_IRQ);

    // return XST_SUCCESS;
}

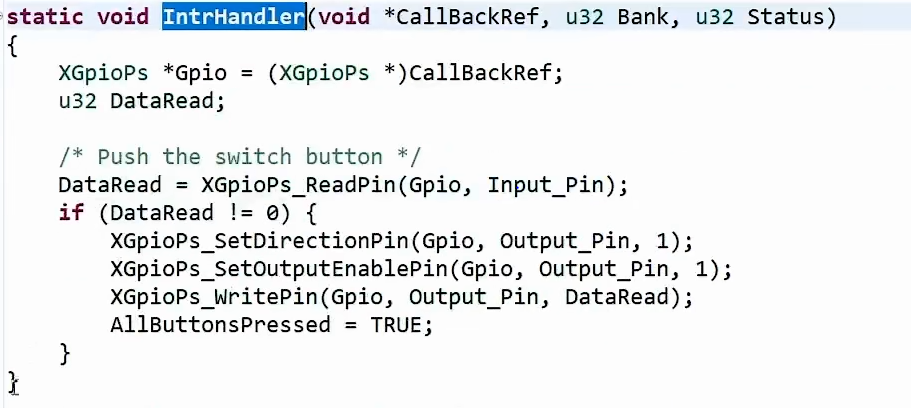

//参照官方例程，编写自己的中断回调函数
void IntrHandler(void *CallBackRef, u32 Bank, u32 Status)
{
	XGpioPs *Gpio = (XGpioPs *)CallBackRef;
    printf(" Interrupt Detect!");
}

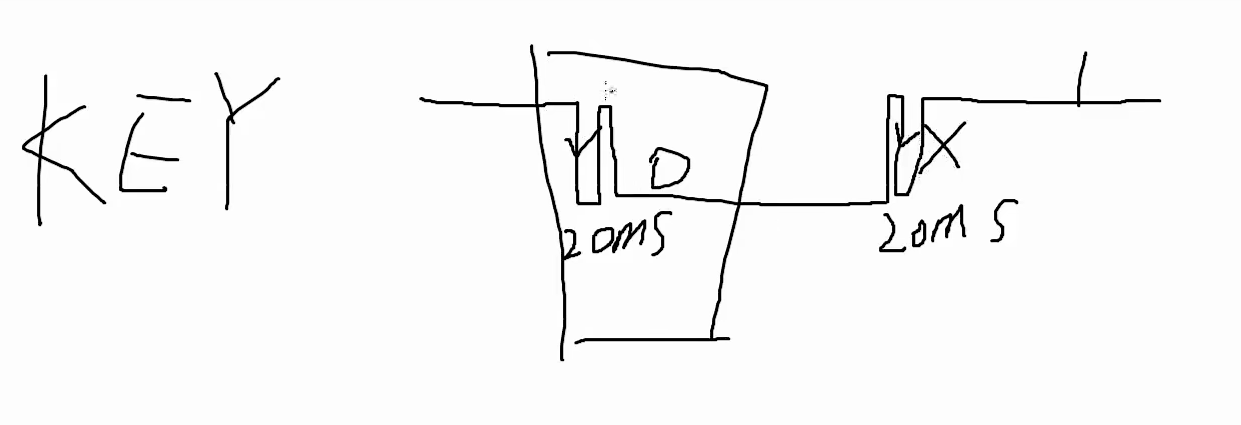

关于按键中断的抖动处理

//参照官方例程，编写自己的中断回调函数,此处仅有一个中断(无需判断是什么中断触发）
//（中断中不建议运行太长的程序）
u8 key_press=0;
u8 led_val = 0;
void IntrHandler(void *CallBackRef, u32 Bank, u32 Status)
{
    u8 int_state;
	XGpioPs *Gpio = (XGpioPs *)CallBackRef;
    //printf(" Interrupt Detect!");

    int_state=XGpioPs_IntrGetStatusPin(Gpio,MIO_KEY);
     /*
    	若是针对多个按键中断
    	则 if(int_state) //判断是引脚 MIO_KEY的中断
    		key_press=1;
    */
     printf(" int_state =  %x!\n",int_state);
    // 关闭GPIO MIO-KEY引脚 中断
    key_press=1;
    XGpioPs_IntrDisablePin(Gpio,MIO_KEY);
}
int main(){
    // ......
    XGpioPs_WritePin(&Gpio,MIO_LED,led_val);//初始值
    // ......
    while(1){
        if(Key_press){
            usleep(20000);//20 ms
            key_value=XGpioPs_ReadPin(&Gpio,MIO_KEY);
            if(key_value == 0)// 认为按键按下
            {
                led_val=~led_val;
                XGpioPs_WritePin(&Gpio,MIO_LED,led_val);//初始值
            }
            //使能GPIO引脚的中断
            XGpioPs_IntrEnablePin(&Gpio,MIO_KEY);
            key_press=0；
        }
    }
     // ......
}

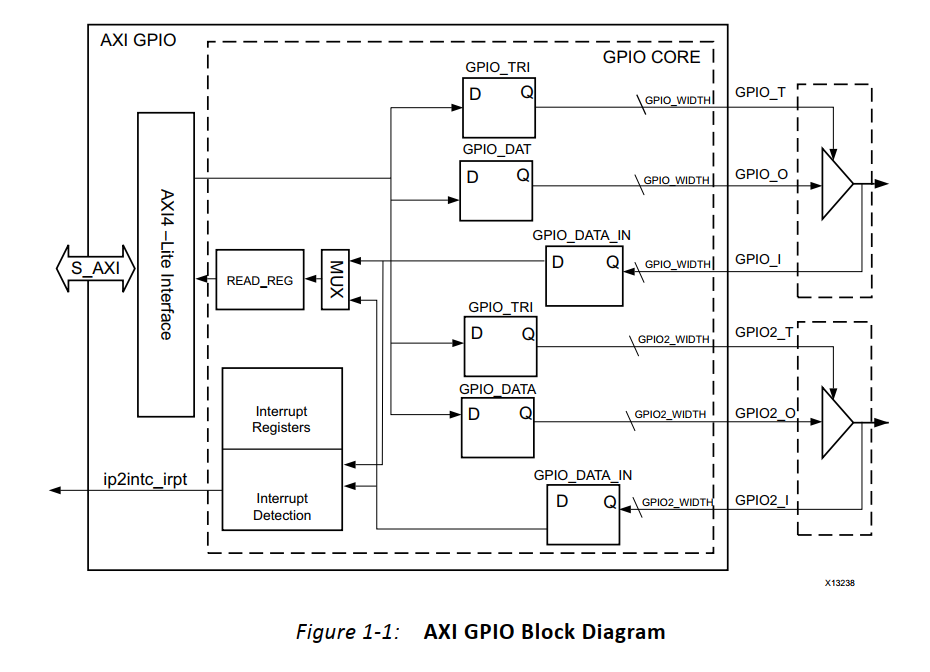

5. AXI GPIO 控制按键LED

对比项	GPIO	AXI GPIO
资源类型	硬核	软核（PL端资源实现）
连接I/O	可以连接到PS IO 或者 PL IO	不能连接PS IO ，只能连接PL端 IO
连接PL逻辑	支持(EMIO)	支持
灵活性和可扩展性	较低	较高

5.2 PS、PL数据交互

https://blog.csdn.net/qq_45362336/article/details/138466433
ARM+FPGA>2? ---通信接口要搞清楚

1、通用 AXI（General Purpose AXI）：一条 32 位数据总线，适合 PL 和 PS 之间的中低速通信。接口是透传的不带缓冲。总共有四个通用接口：两个 PS 做主机，另两个 PL 做主机。

2、加速器一致性端口（Accelerator Coherency Port）：在 PL 和 APU 内的 SCU 之间的单个异步连接，总线宽度为 64 位。这个端口用来实现 APU cache 和 PL 的单元之间的一致性。PL 是做主机的。

3、高性能端口（High Performance Ports）：四个高性能 AXI 接口，带有 FIFO 缓冲来提供“批量”读写操作，并支持 PL 和 PS 中的存储器单元的高速率通信。数据宽度是 32 或 64 位，在所有四个接口中 PL 都是做主机的。

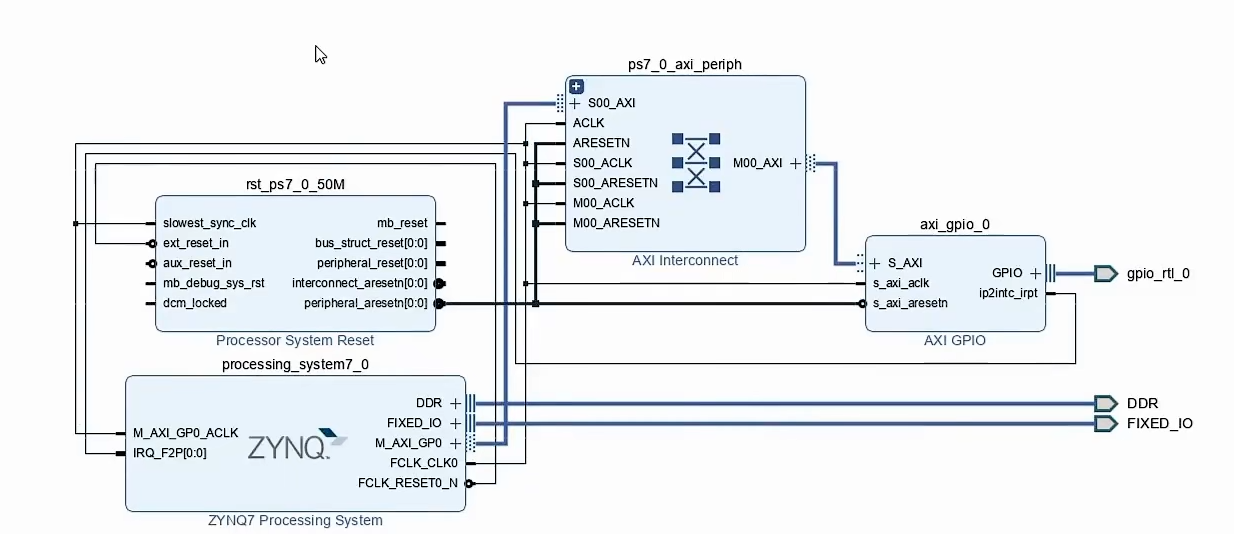

5.4 硬件设计

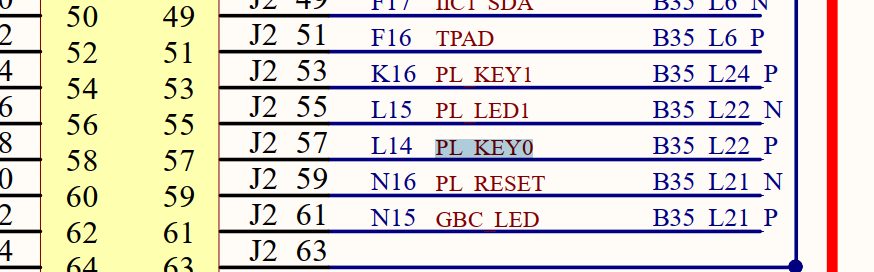

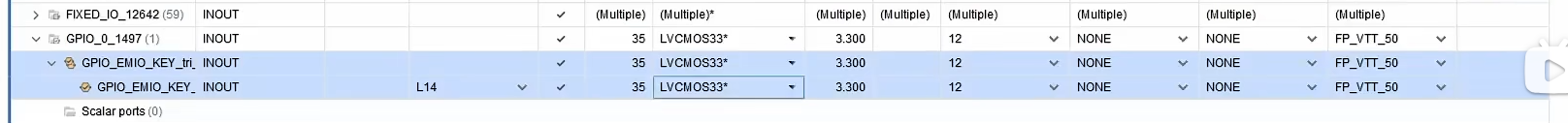

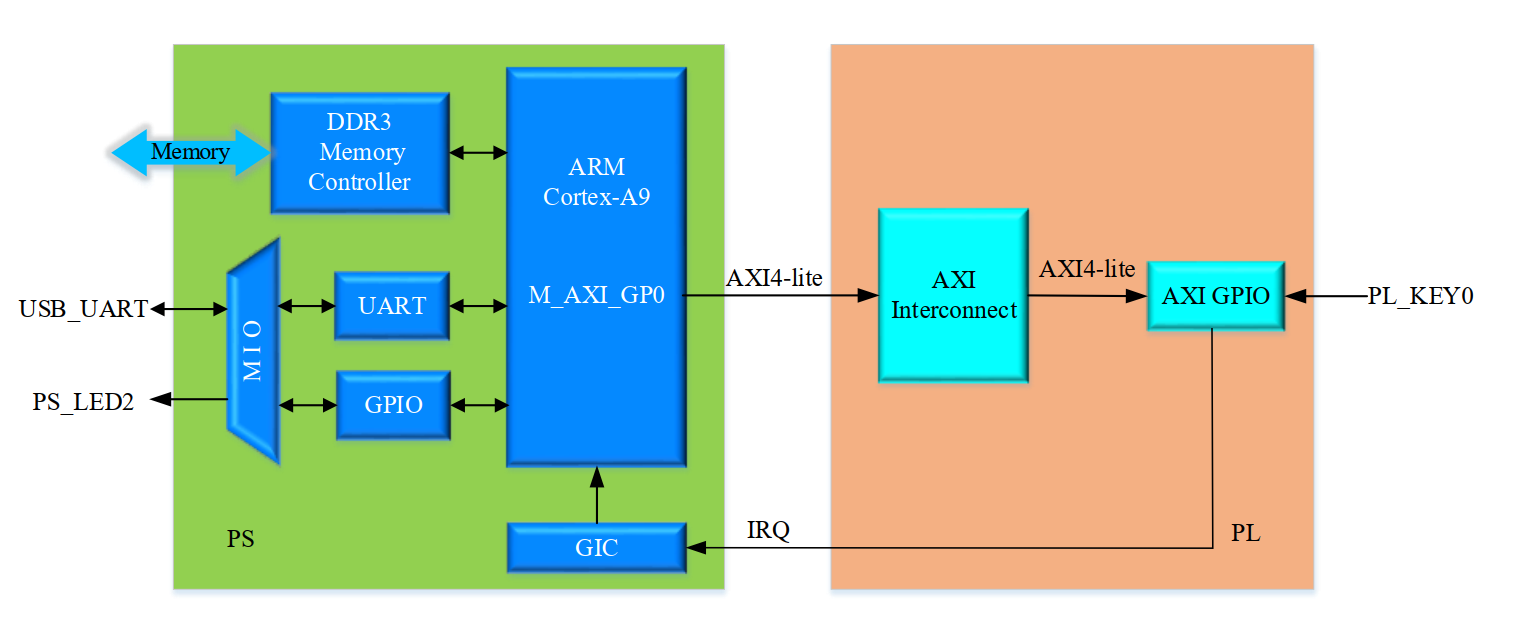

调用 AXI GPIO IP 核，使用中断机制，实现领航者底板上 PL 端按键 PL_KEY0控制核心板上 PS 端 LED2 亮灭的功能。

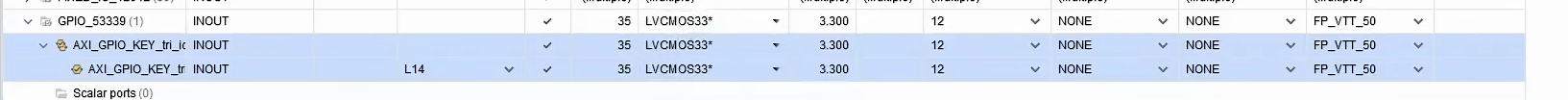

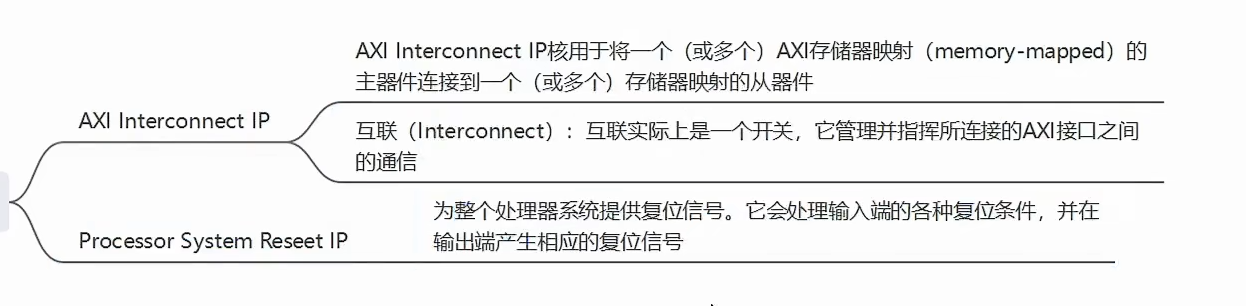

AXI Interconnect IP:用于将一个（或多个）AXI存储器映射（memory-mapped)的主器件连接到一个（或多个）存储器映射的从器件。

仅使用一个 AXI_GPIO，一个M_AXI_GP0，是无法使用AXI Interconnect 的

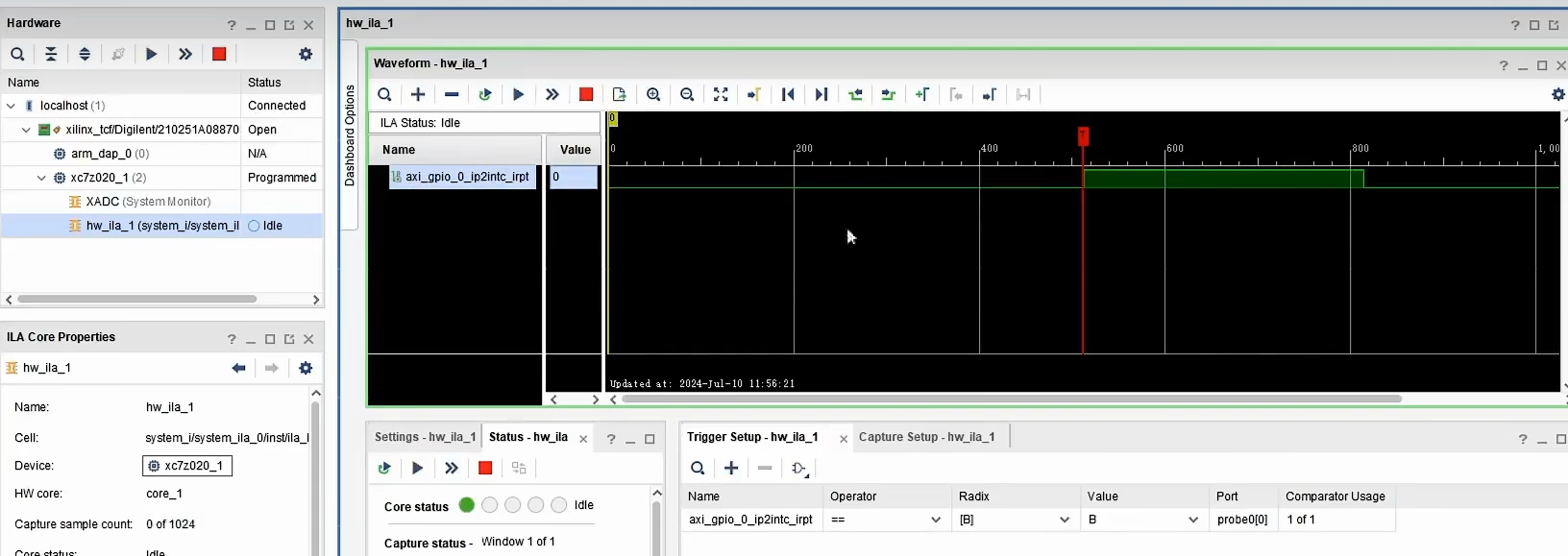

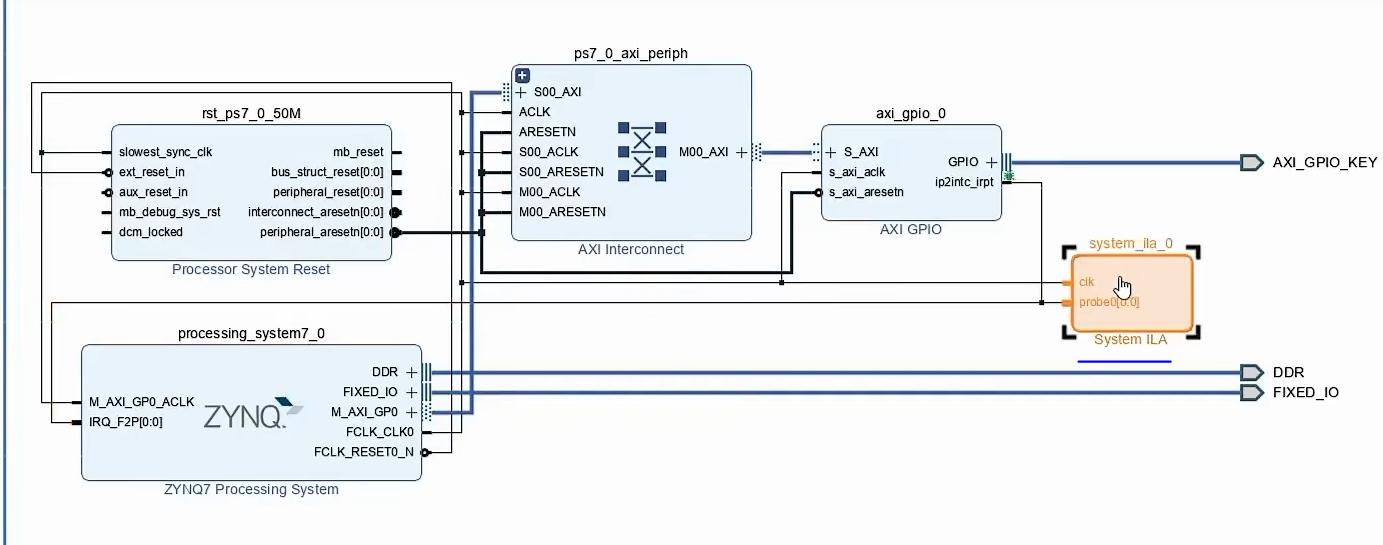

可以对 ip2intc_irpt 信号线上加一个debug，则可以通过ILA进行信号观察，（当GPIO电平变化时，其产生一个高电平脉冲）

5.5 软件设计-官方代码

于 4.GPIO MIO 按键中断基础上进行修改
参照官方示例： xgpio_intr_tapp_example.c
ug585-Chapter7
Private,Shared and Software Interrupts
PS and PL Shared Peripheral Interrupts (SPI)

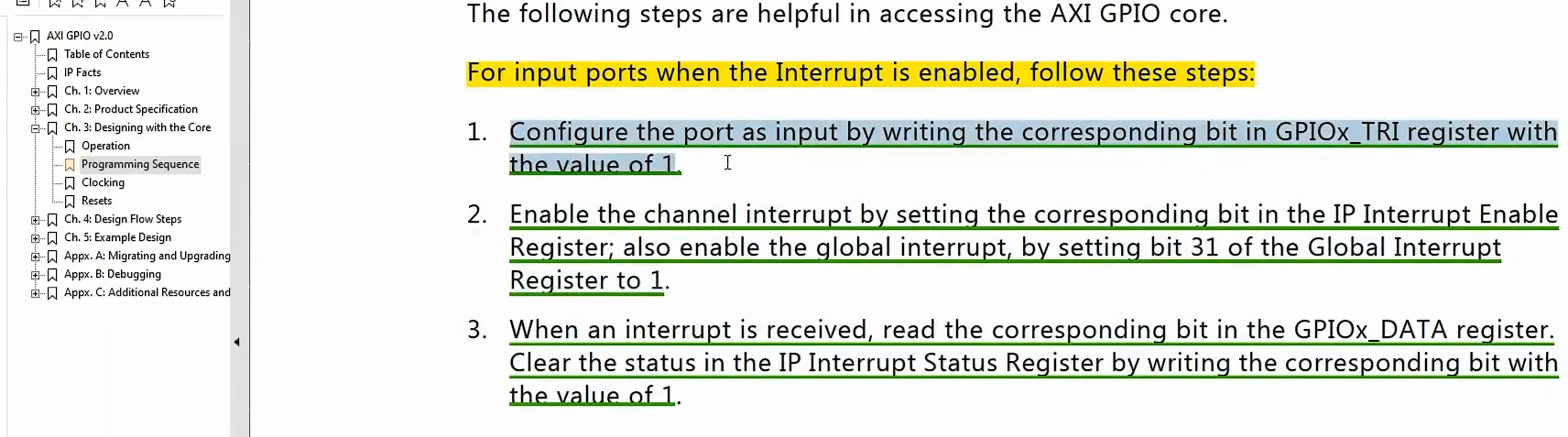

pg144-Chapter3
Vitis中 quick fix 一次性修改

6. 程序固化

6.1 概念

在 ZYNQ SoC 的启动和配置过程中，既需要 PS 的配置信息，又需要 PL 的配置信息。为了简化配置 PS和 PL 的处理过程， ZYNQ 的配置顺序与 Xilinx FPGA 的配置顺序有所不同，差异来源于以下两种类型的文件：

FPGA BIT 文件——定义 PL 的行为
软件 ELF 文件——运行在 PS 中的程序

**在 ZYNQ 中， PS 作为主器件， PL 可以看作是 PS 的一个外设，因此需要由 PS 来配置 PL。**这个配置顺序的优势是它允许对 PS 单独上电的时候，此时 PL 不上电，以减小功耗。不过也有例外，就是我们在使用JTAG 下载程序的时候，此时是使用电脑作为主机来配置 PL。

软件代码和配置 FPGA 的 BIT 文件可以存储在连接到 PS 端的配置存储器件中。 PS 支持多种片外非易失性存储器（ Quad SPI Flash， NAND Flash， NOR Flash 或 SD 卡）。领航者 ZYNQ 开发板从硬件上支持 SD卡和 QSPI 作为配置器件。

ZYNQ SoC 的启动由片上的 BootROM 开始。片上 BootROM 是 ZYNQ 芯片上的一块非易失性存储器，它包含了 ZYNQ 所支持的配置器件的驱动，而且里面的代码是不可修改的。 BootROM 中的代码首先会在片外的非易失性存储器中寻找一个头文件，头文件里定义了一些启动信息，用于配置 BootROM 的运行。这些启动信息包括是程序是否就地执行（ excute in place）， FSBL 的偏移地址以及是否为安全模式等。头文件的存在确保 BootROM 能够按照配置器件被格式化后的方式操作。

BootROM 执行之后，下一个配置阶段被称为 First-Stage Boot Loader（ FSBL），它是由设计者所创建的。FSBL 可以配置 DDR 存储器和硬件设计过程中所定义的一些外设。这些器件需要在加载软件应用及配置 PL之前就初始化完毕。

FSBL的工作内容：

初始化PS；
如果提供了BIT文件，则配置PL；
加载裸机应用程序到DDR中，或者加载Second-Stage Boot Loader (SSBL);
开始执行裸机应用程序，或者SSBL

PL 的配置是通过处理器配置访问接口（ Processor Configuration Access Port， PCAP）进行的，它允许对PL 进行部分配置或者完全配置。一旦 PS 启动运行之后， PL 可以在任意时刻被配置， FSBL 和应用程序可以清除、配置以及使能 PL。

6.2 构建ZYNQ启动镜像

Boot ROM 头文件：控制 Boot ROM 设置，比如就地执行、加密、 FSBL 偏移量、镜像文件大小等
First-Stage Boot Loader
PL 配置文件，即 BIT 文件
运行在 PS 上的软件应用程序

ZYNQ SoC 使用多个模式引脚来决定配置器件的类型，软件的存储位置以及其他的系统设置，这些引脚共享 PS 端的 MIO 引脚。 总共有 7 个模式引脚，分别为 MIO[8:2]。其中，前四个引脚定义启动模式，第五个引脚定义是否使用 PLL，第六个和第七个引脚定义上电过程中 MIO bank0 和 bank1 的 bank 电压。

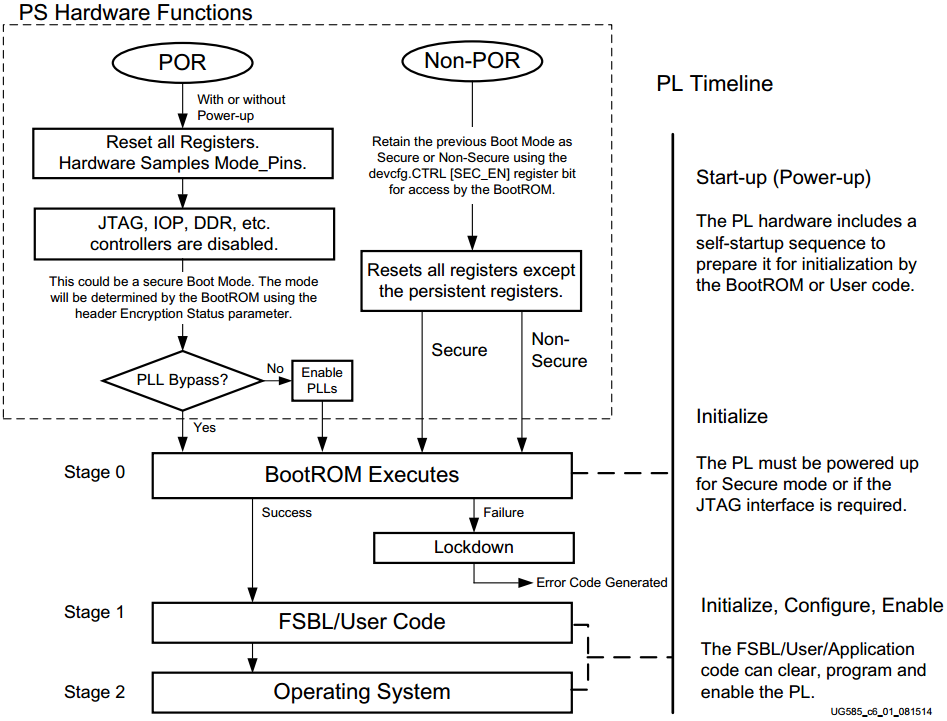

启动过程如下：

在上电复位（ Power On Reset， POR）之后，硬件会采集模式引脚的状态，禁用器件内部的模块，并根据模式引脚的设置选择是否使能 PS 的时钟锁相环。而在其他的复位条件下，比如软复位，硬件不会执行上述的动作。

Note: PS 的复位按键，属于上电复位（ POR），如果按下 PS 的复位按键，硬件会重新采集模式引脚的状态。

6.3 具体操作

硬件操作
1. Vivado中，Block design 模式下，ZYNQ Processing System 模块修改其配置。主要包括使能 QSPI 以及 SD 控制器外设，并分别设置 Bank0 和 Bank1 的电平标准。
2. 生成bit流文件
3. 生成 xsa文件
软件操作

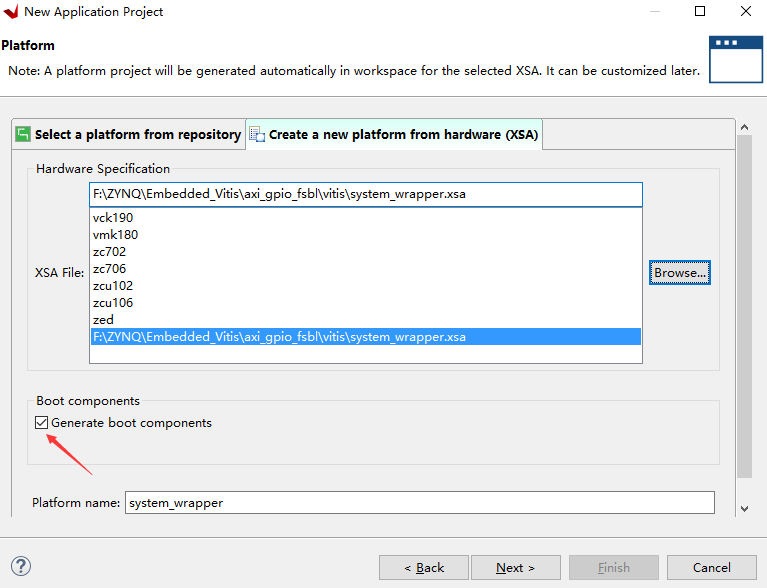

1. 创建新工程，添加 xsa文件的界面中需要勾选 Generate boot components （生成启动组件）选项
2. 创建main.c文件及镜像程序代码，编译工程

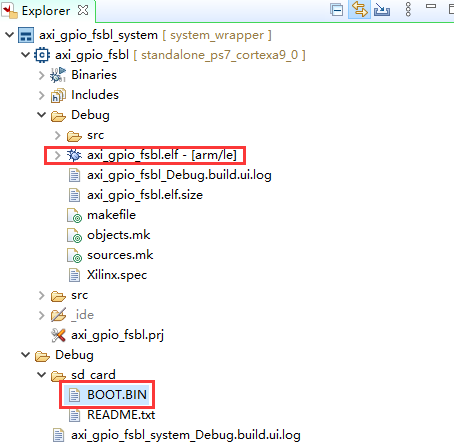

3. 工程编译过后可以看到系统工程和应用工程下各自生成了一个 Debug 文件夹，系统工程下的 Debug 文件里包含的是 BOOT.BIN（固化文件），应用工程下的 Debug 文件里包含的是 axi_gpio_fsbl.elf（应用工程烧录文件）
烧写程序
1. 烧写到SD卡中
2. 烧写到QSPI Flash中（连接JTAG下载器）

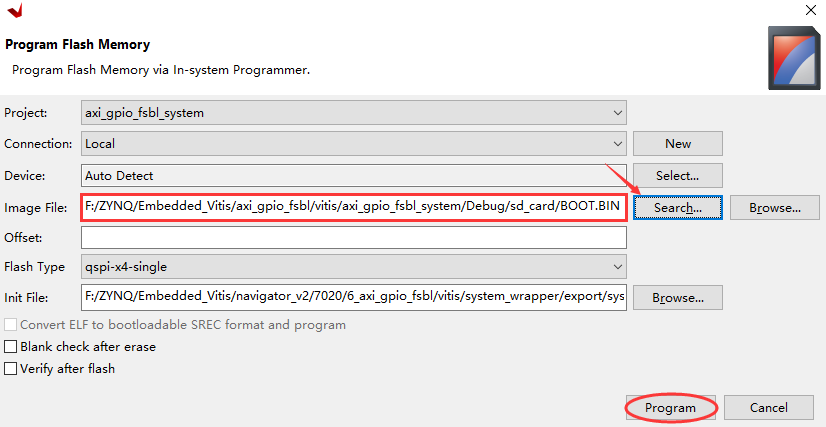

  在 Vitis 软件的菜单栏中点击“ Xilinx->Program Flash”
  image-20240817172633872

7. 自定义IP核

自定义 IP 核可以定制化系统设计，以达到设计重用的目的

在 Vivado 软件中，通过创建和封装 IP 向导的方式来自定义 IP 核，支持将当前工程、工程中的模块或者指定文件目录封装成 IP 核，也可以创建一个带有 AXI4 接口的 IP 核，用于 PS 和 PL 的数据通信。

vivado 自定义ip【基于AXI总线协议】及调用_vivadoip怎么自定义引脚位宽-CSDN博客

贡献者

happy-cmd
